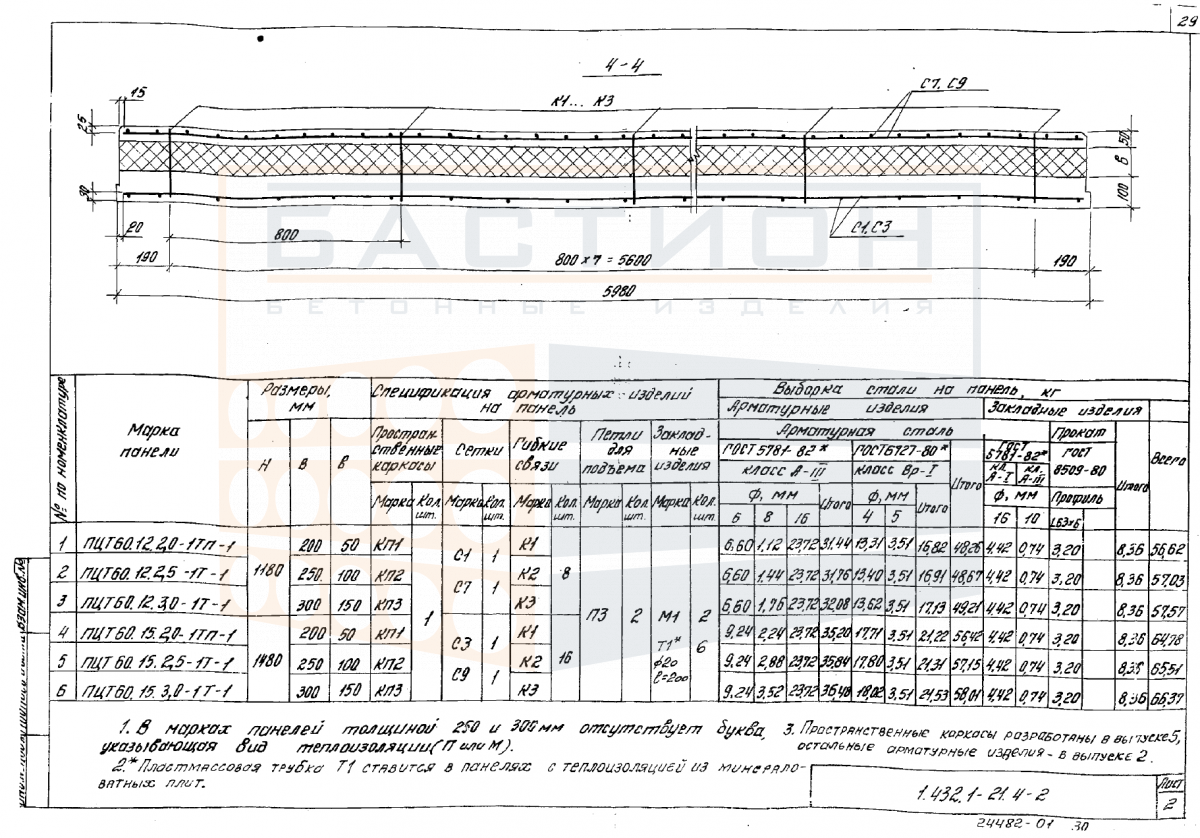

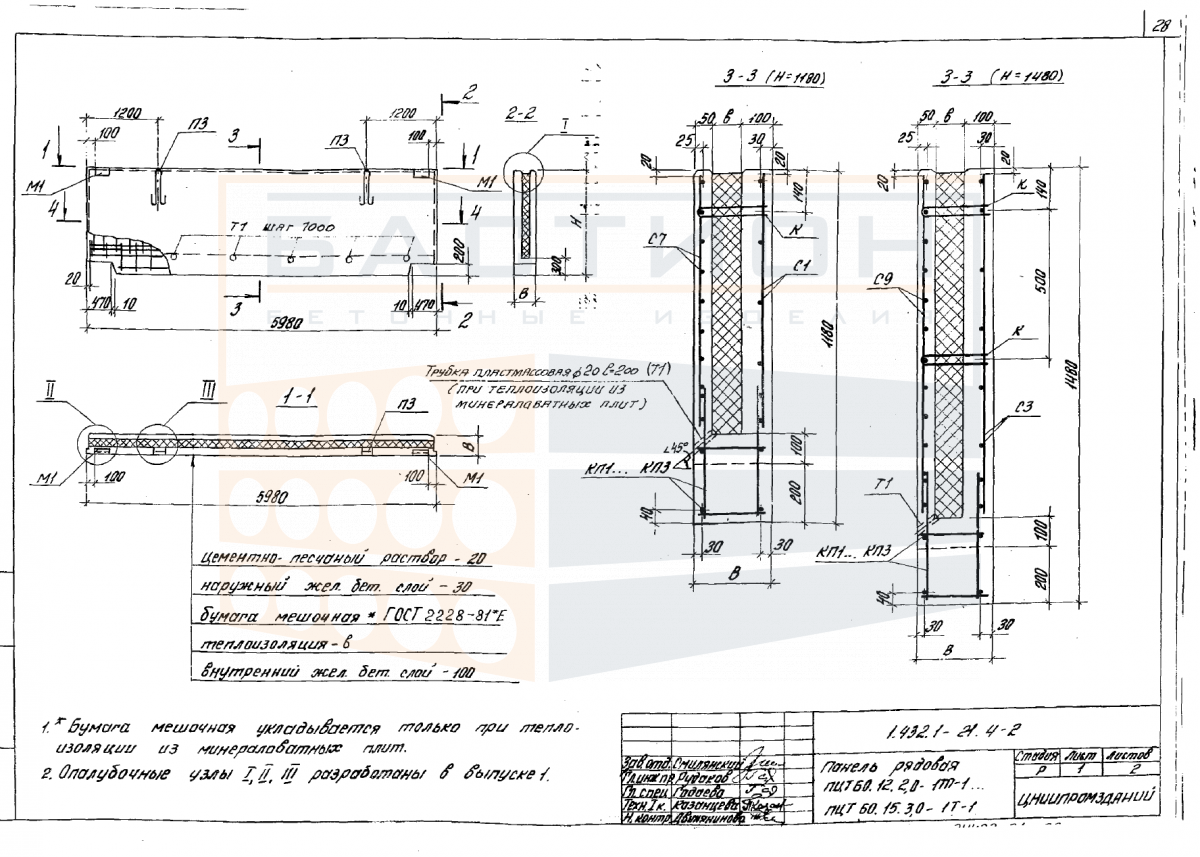

Панель цокольная трехслойная ПЦТ 60.12.2,0-1ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-1ТП-1 — это железобетонная конструкция с утеплителем, предназначенная для устройства цокольных этажей и подпольных пространств зданий. Изделие воспринимает вертикальные нагрузки от вышележащих стен и перекрытий, а также обеспечивает теплозащиту ограждаемых помещений за счет трехслойной структуры с внутренним слоем теплоизоляции. Тяжелый бетон несущих слоев придает панели прочность и долговечность в условиях эксплуатации при контакте с грунтом.

Панели применяются в жилищном, гражданском и промышленном строительстве при возведении цокольных стен по серии 1.432.1-21 вып. 4. Конструкция рассчитана на нагрузки от грунта, атмосферные воздействия и температурные перепады. Ошибки при выборе или монтаже могут привести к потере теплозащитных свойств и снижению несущей способности ограждения. Массогабаритные параметры изделия (длина 5980 мм, ширина 1180 мм, высота 200 мм, масса 3000 кг) определяют требования к грузоподъемности монтажных механизмов.

Область применения и технические особенности

Монтаж панелей выполняется на подготовленное основание — фундаментные блоки или ленточный фундамент с гидроизоляцией. Установка производится в проектное положение с выверкой по вертикали и горизонтали, после чего стыки между панелями замоноличиваются бетоном или заполняются утеплителем с герметизацией. Наружная поверхность дополнительно защищается гидроизоляционным покрытием для предотвращения увлажнения утеплителя.

• Изделие предназначено для ограждения цокольных этажей и подпольных пространств, воспринимает нагрузки от вышележащих конструкций и давления грунта.
• Трехслойная структура с утеплителем (пенополистирол или минеральная вата) обеспечивает нормативное сопротивление теплопередаче ограждающей конструкции.
• Монтаж осуществляется на фундамент с устройством выравнивающего слоя из цементно-песчаного раствора; вертикальное положение контролируется отвесом или уровнем.
• Стыки панелей герметизируются уплотнительными прокладками и зачеканиваются цементным раствором для обеспечения водонепроницаемости.
• Арматурные выпуски и закладные детали соединяются сваркой или вязкой, после чего защищаются от коррозии цементно-полимерными составами.
• При монтаже необходимо соблюдать проектную ориентацию панели (сторона с утеплителем внутрь здания) для корректной работы теплоизоляции.
• Транспортировочные петли после установки панели загибаются или обрезаются, а места их расположения заделываются бетонной смесью.

Технические характеристики панели (класс бетона, марка арматуры, параметры утеплителя) подбираются по проекту и соответствуют требованиям серии 1.432.1-21 вып. 4. Несоблюдение условий монтажа ведет к снижению теплотехнических свойств и долговечности ограждения.

Правила хранения и транспортировки изделия

Хранение панелей производится в горизонтальном положении на выровненной площадке с твердым покрытием. Под монтажные петли укладываются деревянные или резиновые прокладки одинаковой толщины, исключающие касание изделий друг друга. Высота штабеля не должна превышать двух-трех рядов при условии размещения прокладок строго по вертикали; конкретная этажность устанавливается в зависимости от несущей способности нижних панелей и указаний проектной документации.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Перемещение панелей волоком или навалом не допускается. Погрузка и выгрузка выполняются с использованием монтажных петель и траверсы, обеспечивающей равномерное распределение нагрузки. Запрещается сбрасывание панелей с транспортных средств, а также удары по боковым поверхностям.
