Панель цокольная трехслойная ПЦТ 60.15.2,5-1Т-1 (П,М) по серии 1.432.1-21 вып. 4

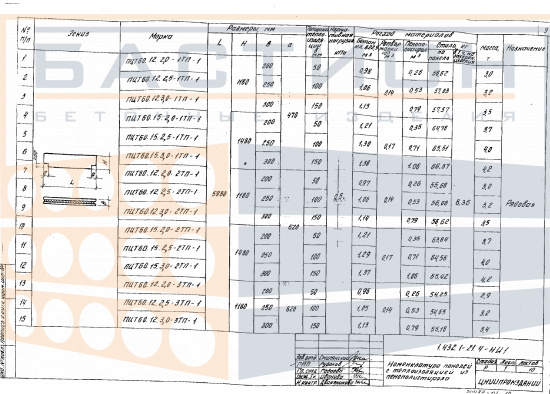

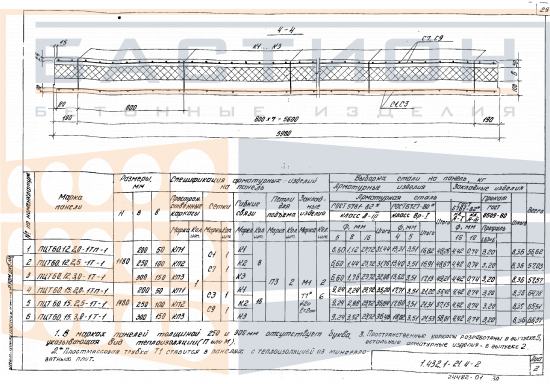

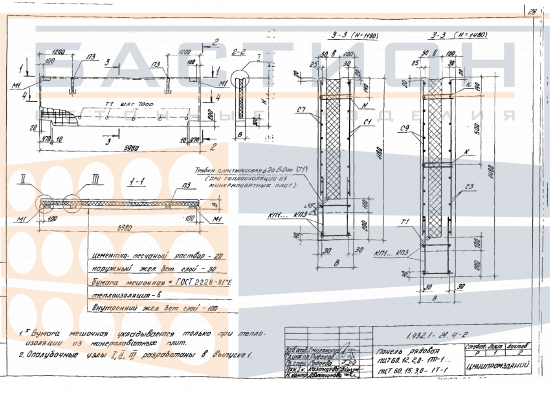

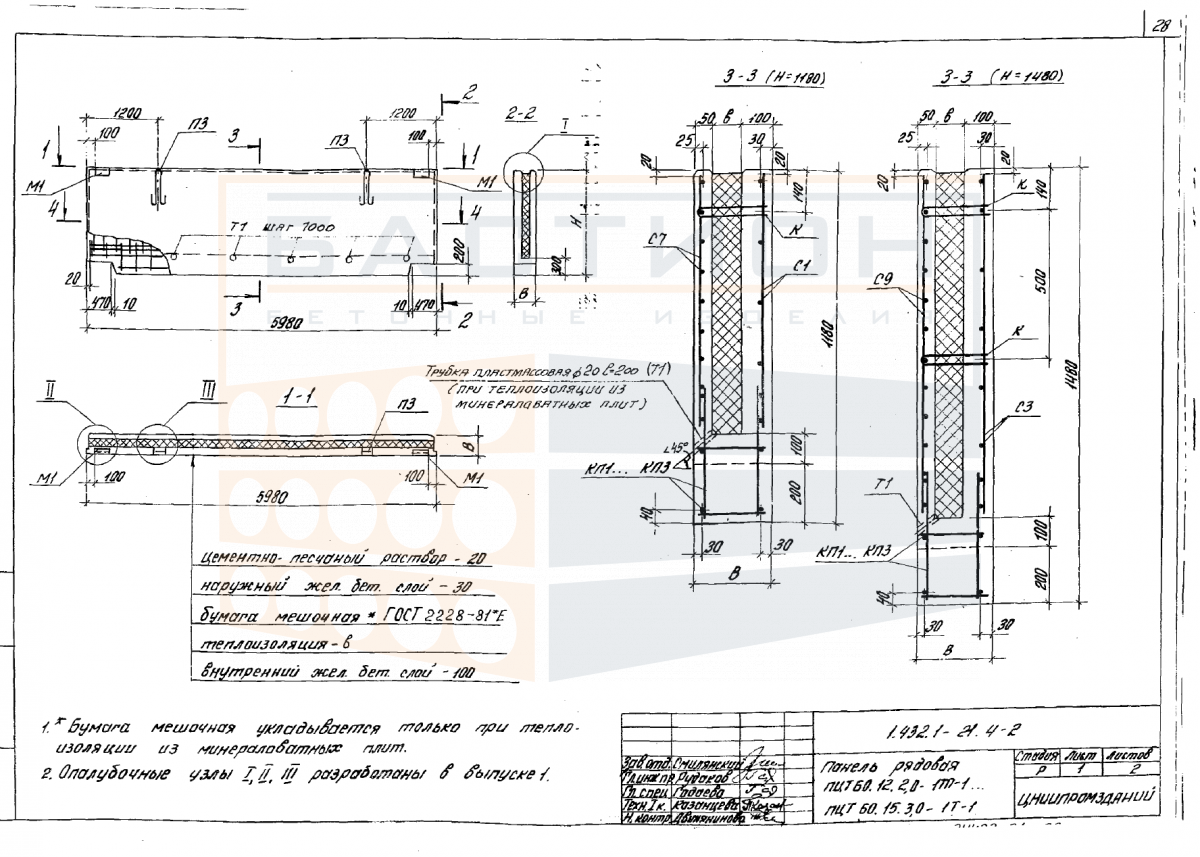

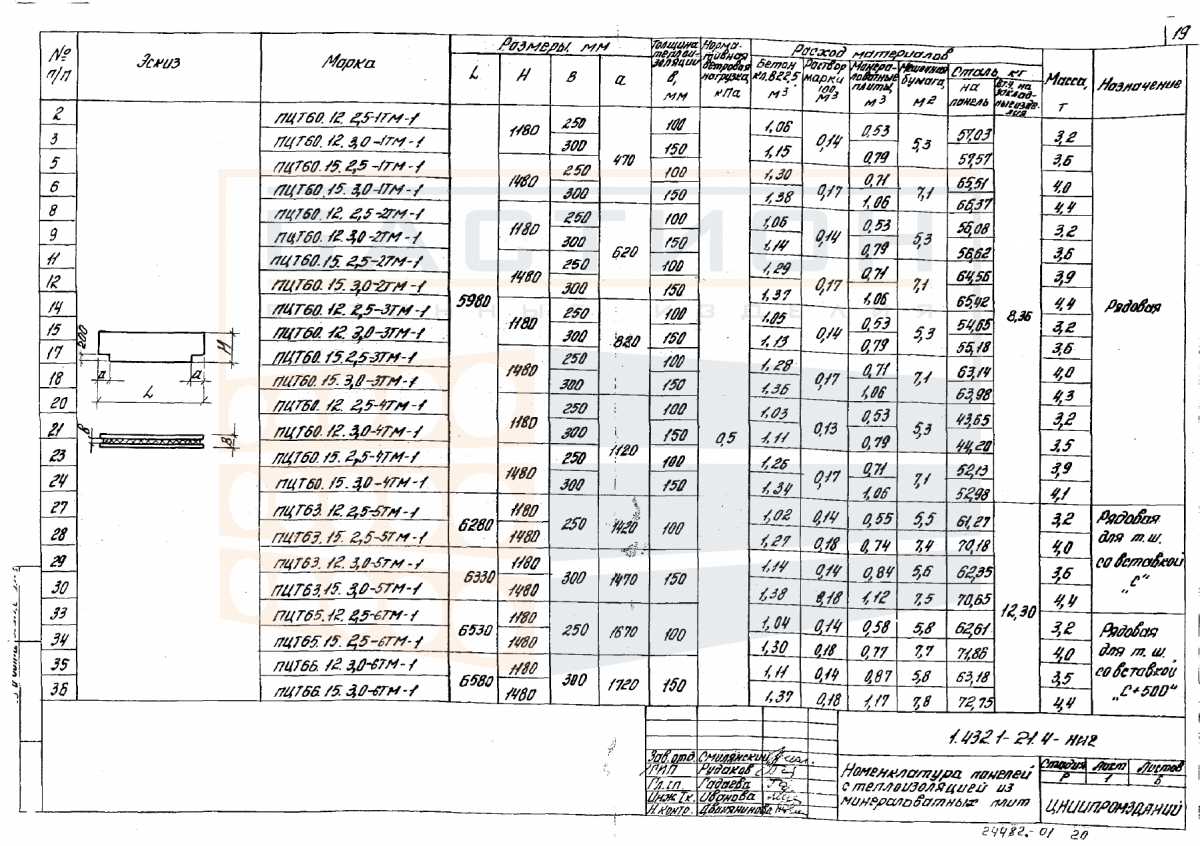

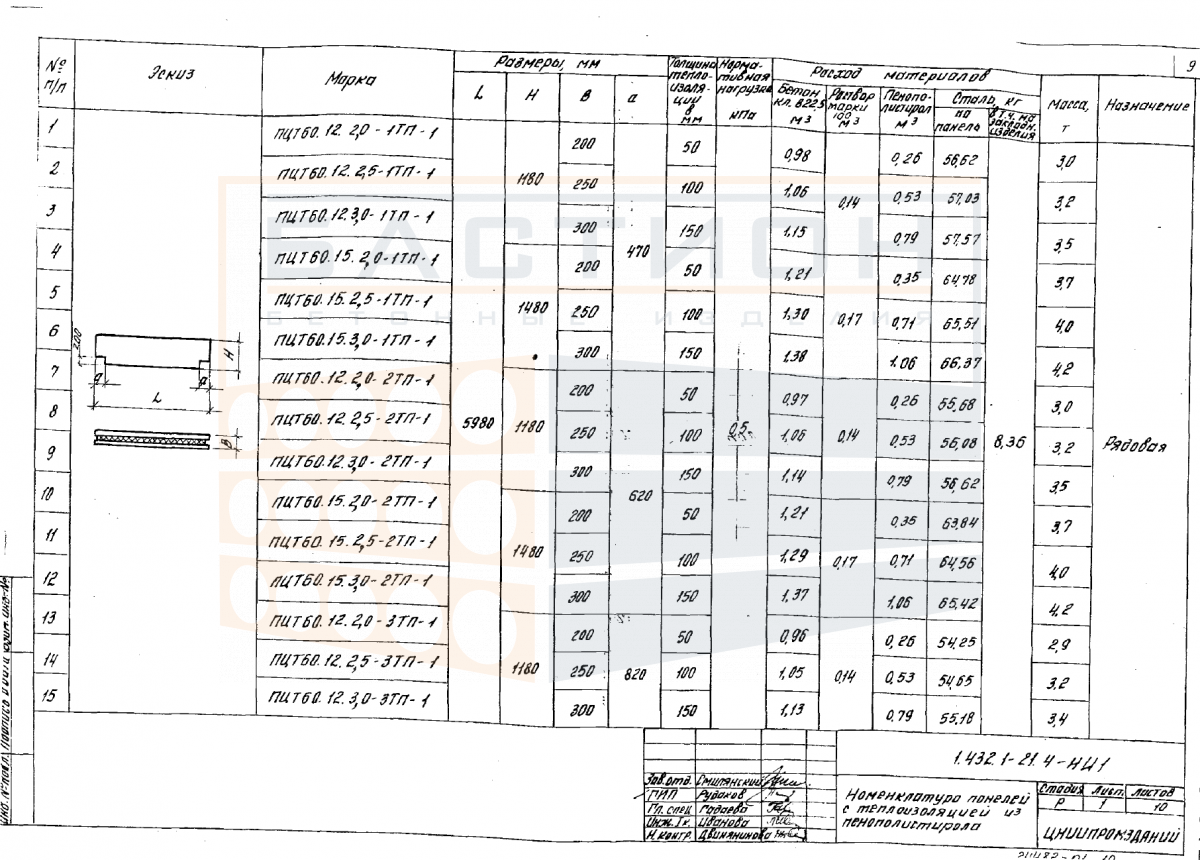

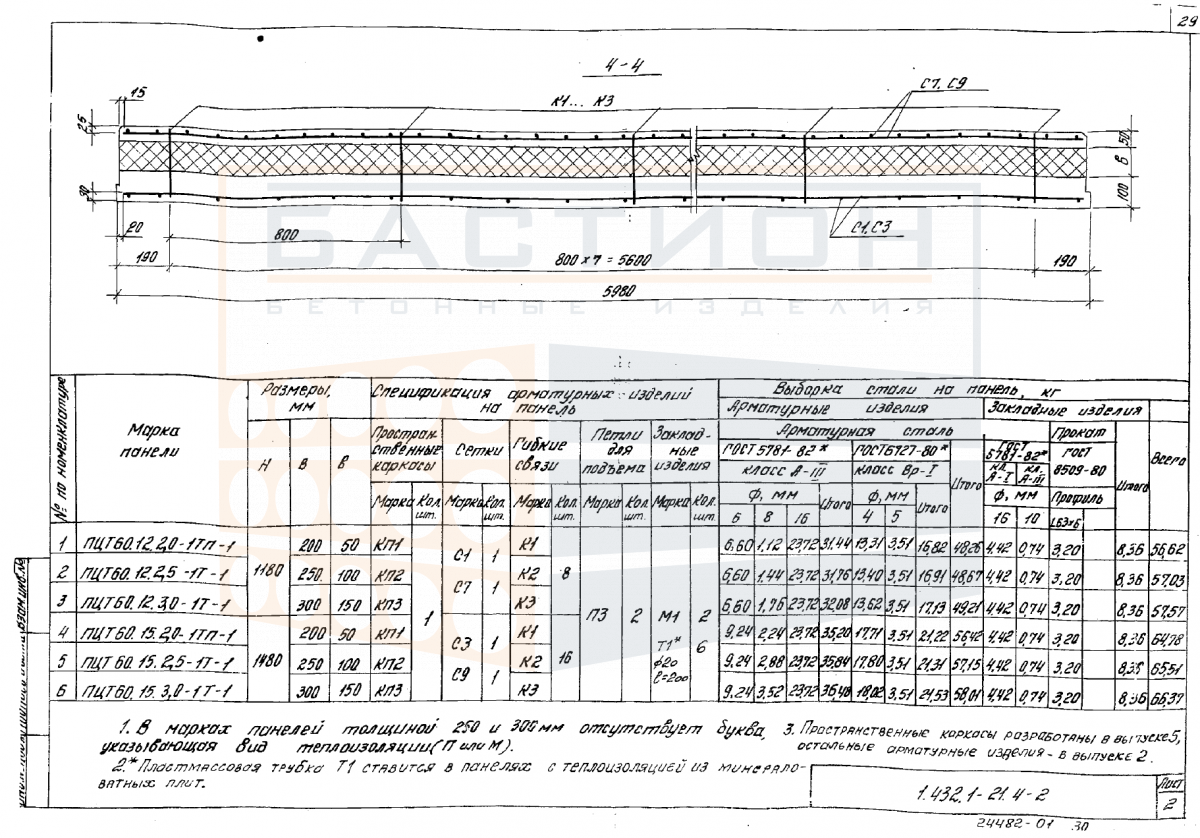

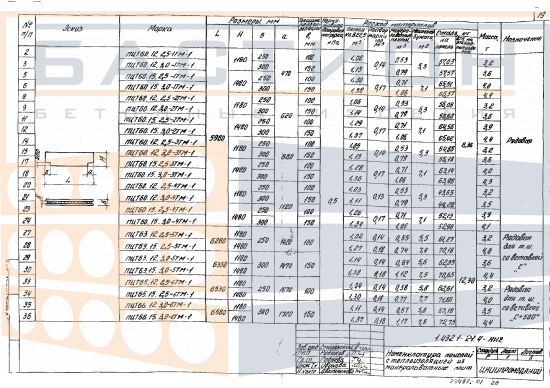

Панель цокольная трехслойная ПЦТ 60.15.2,5-1Т-1 (П,М) — это железобетонный элемент ограждающей конструкции, применяемый в подземной части зданий для защиты стен подвала от бокового давления грунта и грунтовых вод. Изделие по серии 1.432.1-21 вып. 4 относится к трехслойным стеновым панелям, где внутренний слой из тяжелого бетона воспринимает основные нагрузки, а наружные слои обеспечивают гидроизоляцию и теплоизоляцию. Стальное армирование, расположенное в расчетных зонах, гарантирует прочность при изгибе и устойчивость к трещинообразованию под воздействием горизонтальных сил.

Применение панели типа ПЦТ наиболее актуально для цокольных этажей жилых, общественных и промышленных зданий с подвалами глубиной до 3 м. Панели воспринимают вертикальные нагрузки от вышележащих конструкций и горизонтальное давление грунта с возможным учетом дополнительных воздействий от фундаментов и отмостки. Неправильный выбор типоразмера или класса по несущей способности может привести к деформациям стен подвала, нарушению гидроизоляции и потере устойчивости здания.

Область применения и технические особенности

Панели монтируются в проектное положение с опиранием на фундаментные блоки или плиты перекрытия над подвалом. Установка ведется по захваткам с обязательным выравниванием по горизонтали и вертикали; стыки между панелями замоноличиваются после монтажа смежных конструкций. Для обеспечения герметичности применяются прокладки из упругих материалов и заполнение швов цементным раствором. Закладные детали в торцах панели позволяют проводить соединение с соседними панелями сваркой или винтовыми муфтами.

• Панели предназначены для несущих и ограждающих стен подвалов в зданиях с подвалом до 3 м при отсутствии агрессивных сред; тип 1Т-1 рассчитан на эксплуатацию в неагрессивной и слабоагрессивной газовой среде.
• Длина 5980 мм и ширина 1480 мм обеспечивают монтаж в крупноразмерном шаге; высота 250 мм позволяет использовать панель как элемент сборного цоколя с возможностью опирания перекрытия.
• Толщина панели и класс бетона подбираются по проекту в зависимости от давления грунта, уровня грунтовых вод и вертикальной нагрузки; фактическая несущая способность уточняется в рабочей документации.
• При монтаже обязательна установка временных распоров до замоноличивания стыков; каждая панель должна опираться не менее чем на две точки с распределением нагрузки через прокладки.
• Стыки между панелями заполняются бетоном класса не ниже класса прочности бетона панели с добавками для гидроизоляции; конструкция стыка принимается по серии 1.432.1-21 вып. 4.
• В панелях предусмотрены монтажные петли, расположенные симметрично; подъем и установка производятся с помощью траверсы для исключения изгибающих моментов при строповке.

Проектные нагрузки и класс арматуры должны быть подтверждены расчетом в составе проекта; допускается использование панелей как в отапливаемых, так и в неотапливаемых зданиях при соответствующей теплоизоляции.

Правила хранения и транспортировки изделия

Панели складируются на ровной площадке с уклоном для отвода воды, в горизонтальном положении на деревянных прокладках толщиной не менее 50 мм. Прокладки укладываются под монтажные петли по линии опирания; высота штабеля не должна превышать двух панелей во избежание повреждения нижних изделий. Запрещается хранить панели навалом или с опиранием на углы — требуется исключить концентрацию напряжений на кромках.

Транспортировка осуществляется в вертикальном или слегка наклонном положении с надежным креплением к бортам платформы. Перевозка навалом не допускается; панели должны быть зафиксированы от смещения в продольном и поперечном направлениях. При погрузке и разгрузке запрещается сбрасывание, удары и воздействие твердыми предметами на грани и поверхности сварных закладных деталей. Строповка производится только за монтажные петли с использованием захватов, исключающих повреждение бетона.
