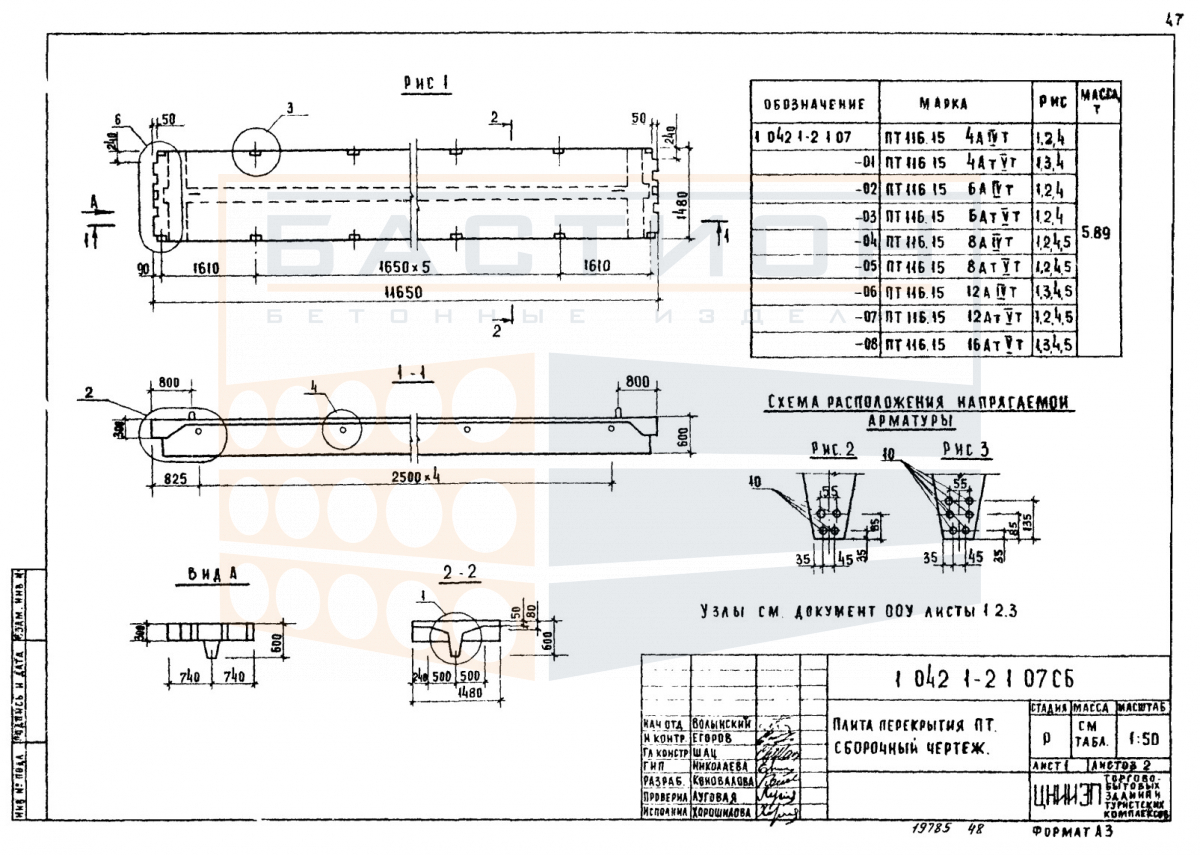

Плита ребристая ПТ 116.15-16 АVТ, серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.15-16 АVТ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия в зданиях промышленного и гражданского назначения. Изделие относится к серии 1.042.1-2, выпуск 1, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей на несущие стены, балки или ригели. Конструкция с продольными ребрами жесткости обеспечивает высокую несущую способность при относительно небольшом расходе материала.

Плита рассчитана на пролеты, соответствующие типовым решениям серии, и требует проектного опирания на несущие элементы. Вертикальные ребра воспринимают изгибающие моменты и передают усилия на опоры. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности. Для правильной работы плиты необходимо обеспечить ровную опорную поверхность и точное выравнивание по осям.

Область применения и технические особенности

Плиты ребристые ПТ применяются в перекрытиях зданий с шагом поперечных несущих элементов, предусмотренным рабочими чертежами серии 1.042.1-2. Монтаж осуществляется с использованием крана, строповка выполняется за монтажные петли. После установки плиты фиксируются в проектном положении и омоноличиваются по швам с закладными деталями. Запрещается опирание плиты на несущие конструкции с нарушением проектной глубины опирания.

• Плита укладывается ребрами вниз, что обеспечивает работу конструкции на изгиб в пролете. Неправильная ориентация ребер (например, вверх) приводит к потере несущей способности.
• Глубина опирания плиты на стены или ригели должна соответствовать проектным значениям, указанным в серии. Недостаточное опирание может вызвать концентрацию напряжений и разрушение опорной зоны.
• При монтаже следует контролировать горизонтальность и отметки опорных площадок. Перекос плиты создает дополнительный изгибающий момент и неравномерное распределение нагрузки.
• Торцевые участки плиты, где расположены анкерные выпуски или закладные детали, не должны повреждаться при строповке и разгрузке. Повреждения арматуры снижают прочность стыков.
• Швы между плитами заполняются бетоном или раствором по проекту. Омоноличивание обеспечивает совместную работу плит и распределение нагрузки.
• Межреберные пространства плиты не предназначены для прокладки коммуникаций без специального проектного решения. Сверление отверстий допускается только в зонах, предусмотренных рабочими чертежами.

Соблюдение данных требований обеспечивает проектную работу плиты в составе перекрытия и долговременную эксплуатацию без снижения несущей способности.

Правила хранения и транспортировки изделия

Плиты ребристые ПТ складируются в горизонтальном положении на ровной площадке с твердым покрытием. Под опорные зоны (концы плиты) устанавливаются деревянные или бетонные прокладки. Высота штабеля определяется схемой складирования с учетом массы и прочности изделий. Прокладки в соседних рядах должны располагаться строго одна над другой, чтобы избежать изгибающих нагрузок на выступающие ребра.

При транспортировке плиты фиксируются от продольного и поперечного смещения с помощью упорных брусков или ремней. Запрещается перевозка навалом или с опорой на боковые поверхности. Погрузка и выгрузка производятся стропами, заведенными за монтажные петли. Не допускается сбрасывание плит или их подъем за ребра. Состояние монтажных петель проверяется перед каждым подъемом.
