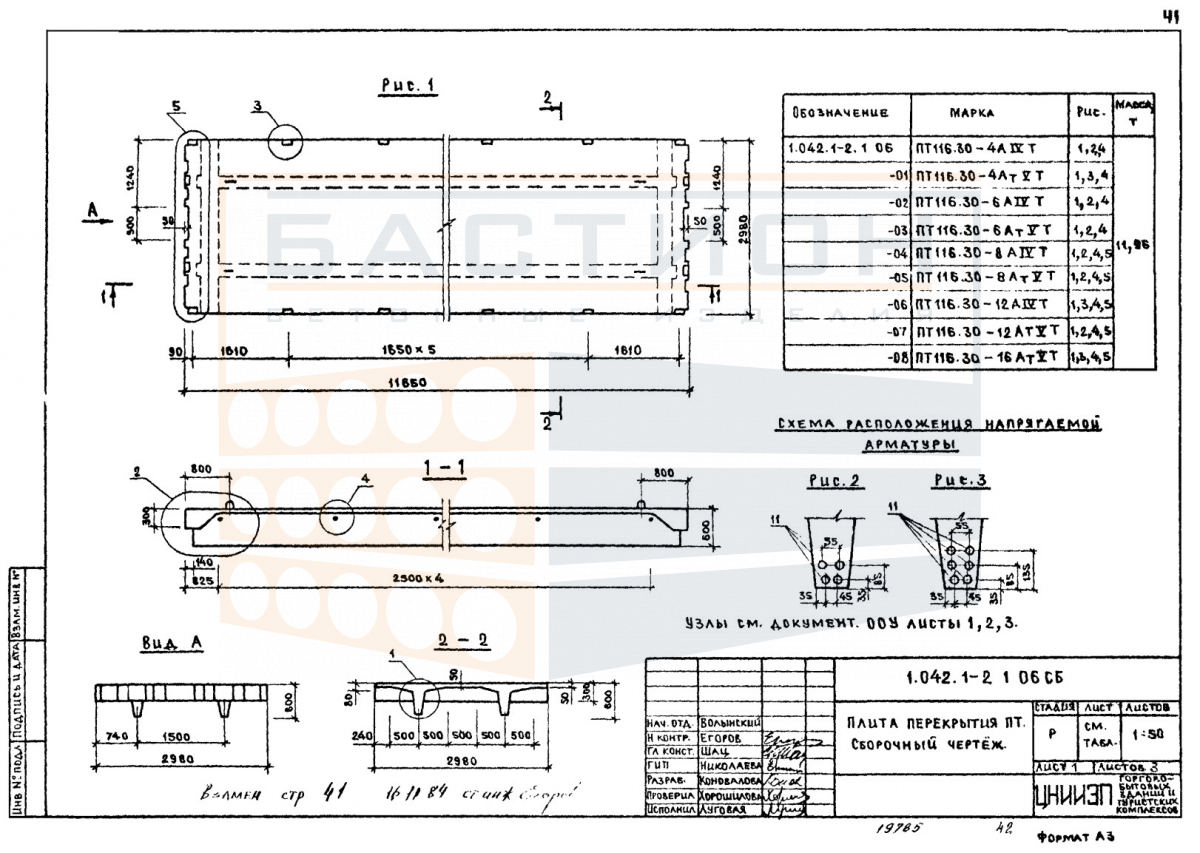

Плита ребристая ПТ 116.30-4 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.30-4 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий. Конструкция включает продольные и поперечные ребра, которые воспринимают изгибающие нагрузки и передают усилия на опорные элементы — стены, балки или ригели. Изделие относится к серии 1.042.1-2 выпуск 1, используемой в проектных решениях для сборных железобетонных перекрытий промышленных и гражданских зданий.

Применение плиты рассчитано на эксплуатацию в условиях действия временных и постоянных нагрузок от полов, перегородок, оборудования и людей. Проектное положение плиты предусматривает опирание по коротким сторонам на несущие конструкции с обеспечением необходимой глубины опирания. Нарушение ориентации ребер или недостаточное опирание приводят к перераспределению напряжений и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой проектных отметок. Опирание осуществляется на стальные закладные детали или непосредственно на бетонную поверхность стен и ригелей. Сопряжение с соседними плитами и монолитными участками требует омоноличивания швов и анкеровки в соответствии с рабочими чертежами серии.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие моменты за счет пространственной работы ребер и полки.
• Торцевые зоны плиты являются опорными; повреждение торцов при строповке или разгрузке не допускается.
• Глубина опирания плиты на несущие конструкции определяется проектом и контролируется при монтаже.
• Швы между плитами заполняются бетоном мелкозернистой структуры по проектному решению для обеспечения совместной работы.
• Монтажные петли используются только для подъема и фиксации; после установки и омоноличивания их допускается отгибать или срезать.
• Ориентация ребер должна строго соответствовать проекту; монтаж с поворотом на 90 градусов недопустим.
• При складировании плиты укладываются в горизонтальное положение на деревянные прокладки, установленные в опорных зонах.

Соблюдение требований к опиранию и омоноличиванию стыков обеспечивает расчетную несущую способность перекрытия и исключает образование трещин в полке плиты.

Правила хранения и транспортировки изделия

Плиты складируются на ровном твердом основании в горизонтальном положении. Под плиты укладываются деревянные прокладки толщиной не менее 100 мм, расположенные строго в опорных зонах. Прокладки смежных рядов должны совпадать по вертикали. Допустимая высота штабеля устанавливается по проектной документации с учетом массы и геометрии плит. Плиты не допускается складировать навалом или с опиранием на ребра.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Подъем выполняется за монтажные петли с использованием траверс, исключающих перекос. Запрещается перевозка с опиранием на ребра или торцы, а также с нагрузкой на полку сверх проектной. При погрузке и разгрузке не допускается удары по ребрам и торцевым поверхностям.
