Плита ребристая ПТ 116.15-6 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.15-6 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными и поперечными рёбрами обеспечивает восприятие изгибающих нагрузок при относительно малом собственном весе по сравнению со сплошными плитами аналогичной несущей способности. Изделие относится к типовым решениям серии 1.042.1-2, выпуск 1, и предназначено для использования в каркасных зданиях с шагом колонн или несущих стен, соответствующим длине плиты.

Основное назначение плиты — передача вертикальных нагрузок от полов, перегородок, оборудования и временных воздействий на опорные элементы: ригели, балки или стены. Правильный выбор типоразмера и класса армирования (в данном случае АIVТ или АVТ) критичен для обеспечения расчётной несущей способности. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос плиты или повреждение торцевых зон, могут привести к перераспределению усилий и снижению надёжности конструкции. Монтаж должен выполняться по проекту с проверкой отметок опорных площадок.

Область применения и технические особенности

Плита монтируется в проектное положение с опиранием на несущие конструкции по коротким сторонам. Рёбра располагаются вниз, обеспечивая жёсткость перекрытия. Сопряжение с опорами выполняется через омоноличенные швы с анкеровкой арматуры. Для сохранения целостности конструкции необходимо строго соблюдать схему опирания, указанную в рабочей документации серии.

• Работает в пролёте между опорными элементами (ригелями, балками, стенами) с передачей нагрузки через продольные рёбра и полку. Требует проектной глубины опирания от 120 до 150 мм в зависимости от типа опоры.
• Продольные рёбра воспринимают изгибающие моменты, поперечные рёбра обеспечивают пространственную жёсткость и распределение усилий. Повреждение рёбер в зоне опирания недопустимо.
• Монтаж ведётся с использованием четырёх стропов за монтажные петли. Плита поднимается с равномерным натяжением строп, без рывков и перекосов. Строповка за рёбра или полку запрещена.
• Торцевые зоны плиты содержат выпуски арматуры для анкеровки в монолитных швах. Эти зоны должны быть защищены от сколов бетона при разгрузке и складировании.
• Швы между смежными плитами заполняются бетоном или раствором по проекту. Омоноличивание обеспечивает совместную работу плит в поперечном направлении и передачу горизонтальных усилий.

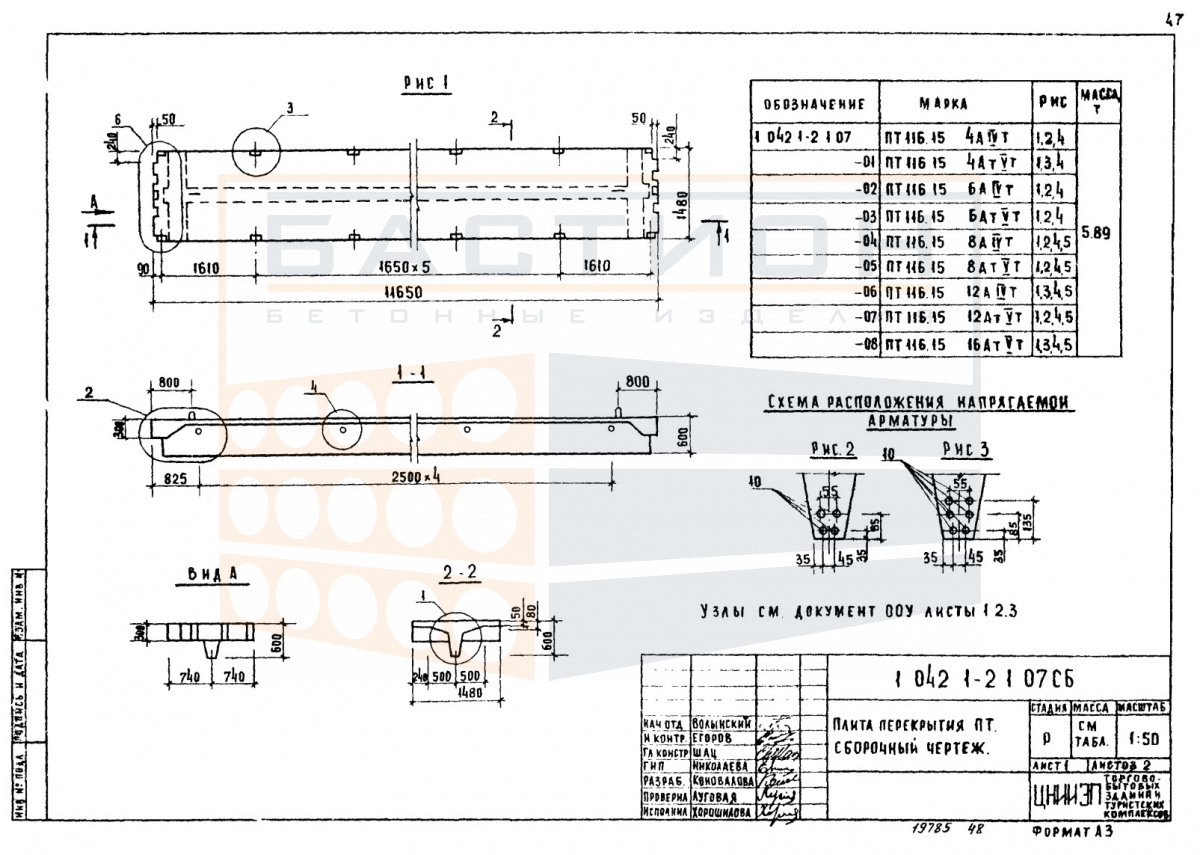

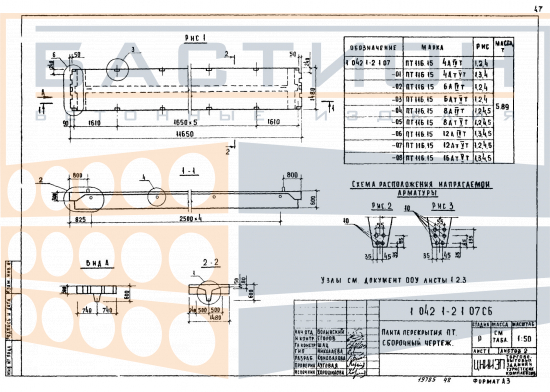

• Типоразмер плиты (116.15) соответствует номинальной длине 11640 мм и ширине 1480 мм. Фактические размеры уточняются по рабочим чертежам серии 1.042.1-2.
• Класс армирования (АIVТ/АVТ) определяет шаг и сечение рабочей арматуры. Выбор конкретного исполнения производится по расчётным нагрузкам, заданным в проекте.

После монтажа и омоноличивания стыков плита образует жёсткую горизонтальную диафрагму, воспринимающую не только вертикальные, но и ветровые нагрузки при работе в составе связевого каркаса. Качество выполнения монолитных швов и анкеровки непосредственно влияет на пространственную устойчивость здания.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Под каждое ребро в опорных зонах укладываются деревянные прокладки сечением не менее 100×100 мм. Прокладки должны располагаться строго по вертикали в штабеле, высота которого не превышает значений, указанных в сопроводительной документации. Выступающие монтажные петли и арматурные выпуски должны быть защищены от повреждения.

Транспортировка осуществляется в положении, соответствующем проектному (рёбрами вниз). Плита фиксируется в кузове от продольных и поперечных смещений упорами и стяжками. Перевозка навалом или с опиранием на рёбра в пролётной части не допускается. Погрузка и разгрузка производятся с использованием траверсы или строп соответствующей грузоподъёмности, исключающих раскачивание и удары о другие элементы.
