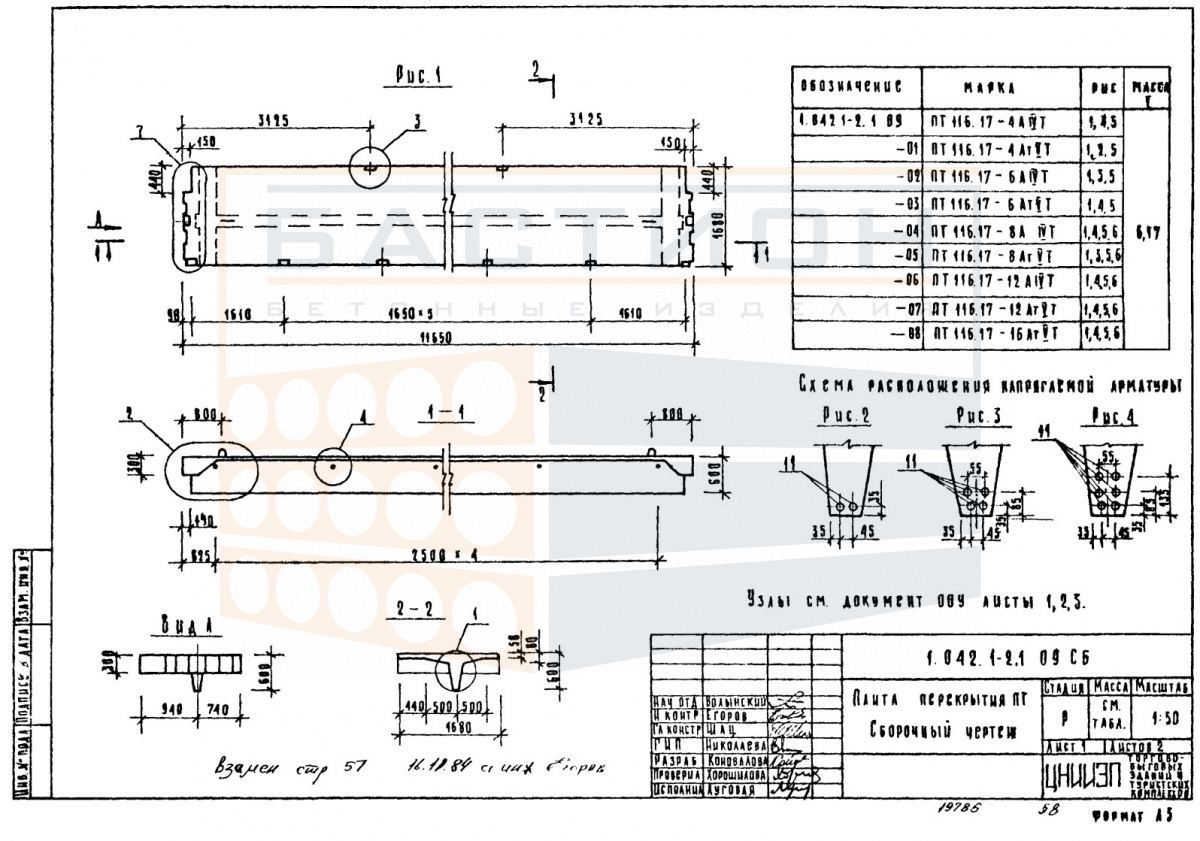

Плита ребристая ПТ 116.17-6 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.17-6 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.042.1-2, выпуск 1, и предназначено для использования в производственных и общественных зданиях. Ребра плиты обеспечивают повышенную жесткость и позволяют воспринимать значительные изгибающие нагрузки при относительно небольшой собственной массе.

Основное назначение плиты — восприятие нагрузок от пола, перегородок, оборудования, людей и временных воздействий с последующей передачей усилий на несущие элементы каркаса здания: стены, балки или ригели. Правильный выбор схемы опирания и соблюдение монтажных требований гарантируют проектный ресурс перекрытия. Ошибки при монтаже, такие как недостаточная глубина опирания или нарушение ориентации ребер, могут привести к снижению несущей способности и появлению недопустимых деформаций.

Область применения и технические особенности

Монтаж плит выполняется на опорные конструкции — стены, балки или ригели. Параметры опирания и фиксации задаются проектной документацией. Ребра плиты ориентируются вдоль пролета так, чтобы воспринимать изгибающие моменты от вертикальных нагрузок. Отклонение от проектного положения не допускается, так как это изменяет расчетную схему элемента.

• Опирание плит осуществляется на ровную поверхность опорных элементов. Глубина опирания и марка раствора или бетона для выравнивающего слоя определяются проектом. Недостаточное опирание приводит к концентрации напряжений и может вызвать образование трещин в опорной зоне.
• Ребра плиты работают как продольные балки, воспринимая основные изгибающие нагрузки. Ориентация ребер должна совпадать с направлением пролета перекрытия. Монтаж с поперечным расположением ребер относительно пролета запрещен.
• Швы между смежными плитами заполняются бетоном или раствором класса не ниже проектного. Омоноличивание обеспечивает передачу поперечных усилий и совместную работу всех элементов перекрытия.
• Монтажные петли используются только для строповки. После установки плиты на место петли могут быть обрезаны или загнуты в соответствии с указаниями рабочей документации. Повреждение торцевых зон плиты при строповке не допускается.
• При складировании и транспортировке плиты укладываются в горизонтальном положении на прокладки, расположенные строго в опорных зонах. Прокладки смежных ярусов должны находиться одна над другой по вертикали. Не допускается опирание плит на углы и слабые кромки.
• Перед монтажом проверяется соответствие отметок опорных поверхностей. Допустимые отклонения от проектного уровня и положение осей указываются в проекте производства работ. Превышение допусков приводит к перераспределению нагрузок и неравномерной осадке плит.

Соблюдение проектных требований к опиранию, ориентации ребер и качеству стыков обеспечивает надежную работу плиты в составе перекрытия. Нарушение этих требований может привести к недопустимым прогибам и снижению несущей способности. Все монтажные операции выполняются под контролем строительной лаборатории.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся на ровной твердой площадке, исключающей возможность неравномерной осадки грунта. Изделия укладываются в штабели с использованием деревянных или бетонных прокладок, расположенных в местах, соответствующих опорным зонам плиты. Прокладки вышележащих рядов должны быть строго установлены над прокладками нижних рядов. Высота штабеля ограничивается несущей способностью нижних плит и указывается в проекте складирования.

Транспортировка плит производится в горизонтальном положении с обязательной фиксацией от продольных и поперечных смещений. Плиты не должны перевозиться навалом или с опиранием на слабые кромки. Строповка выполняется за монтажные петли или с использованием траверс, обеспечивающих равномерное распределение усилий. Резкие рывки, удары и перекосы при погрузочно-разгрузочных работах не допускаются.
