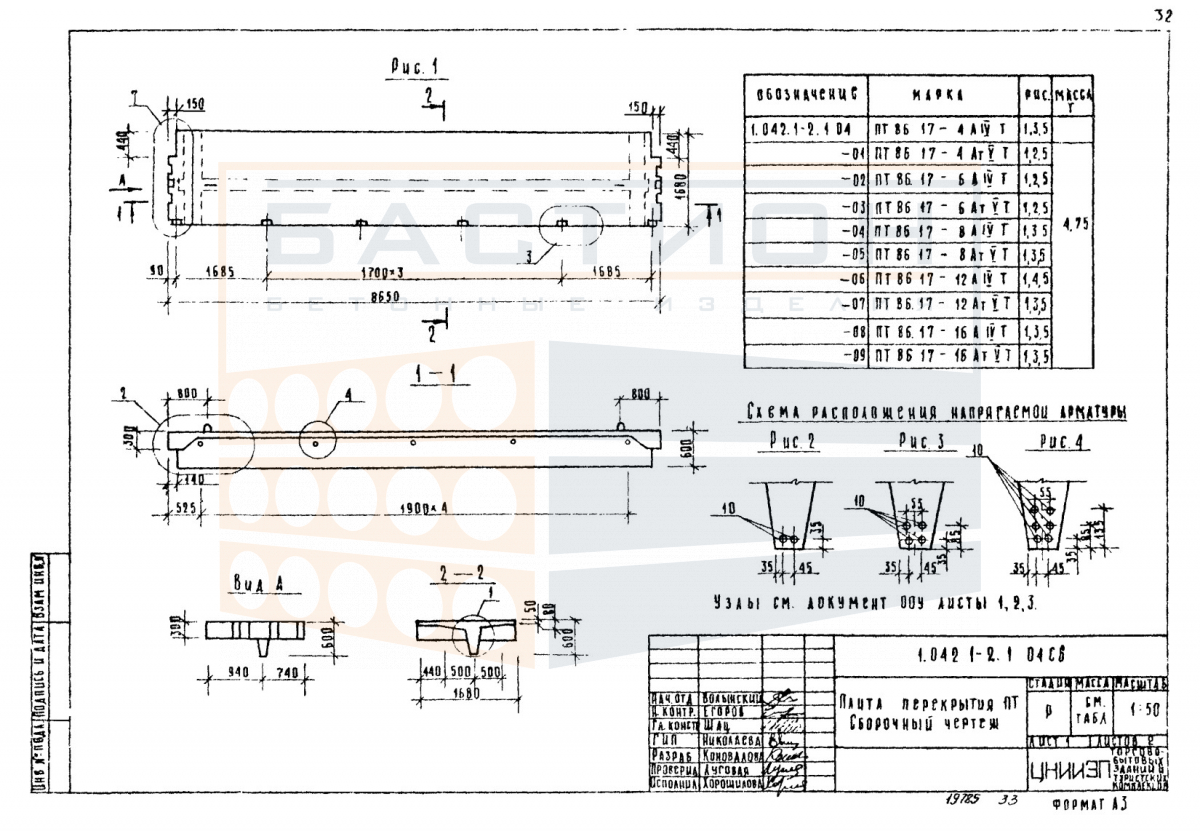

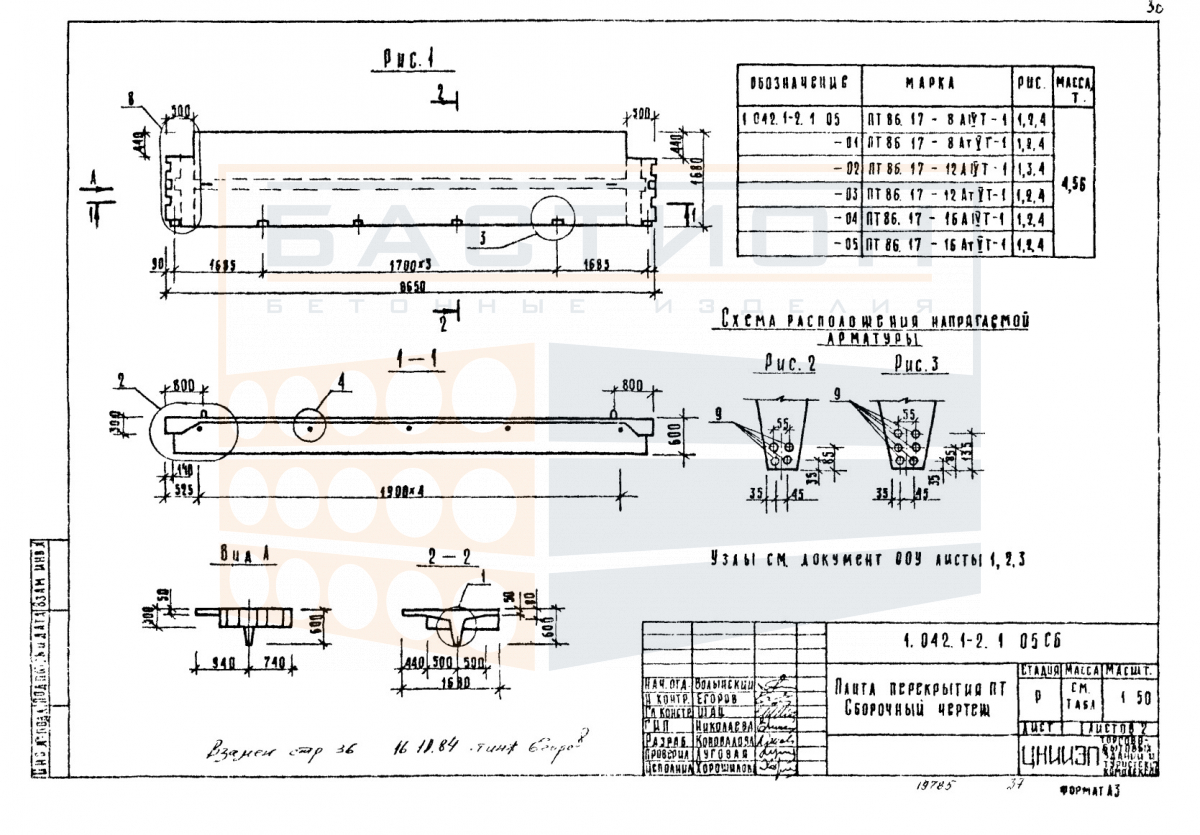

Плита ребристая ПТ 86.17-16 АIVТ (АVТ) (1), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.17-16 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или покрытия. Изделие относится к серии 1.042.1-2, выпуск 1, и предназначено для восприятия нагрузок от вышележащих конструкций, оборудования и эксплуатационных воздействий с последующей передачей усилий на несущие опоры — стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жёсткость при относительно низкой собственной массе, что позволяет перекрывать пролёты до 9 метров в зависимости от проектного решения. Продольные и поперечные рёбра формируют пространственную структуру, работающую на изгиб с минимальными деформациями. Применение плит данного типоразмера актуально в промышленных, складских и общественных зданиях с шагом колонн или несущих стен, соответствующим архитектурному и конструктивному решению.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание с обеспечением проектной глубины опирания. Сопряжение с несущими элементами осуществляется через закладные детали и сварные соединения, после чего швы между смежными плитами омоноличиваются. Для исключения повреждений в процессе установки обязательна проверка отметок опорных площадок и соответствия монтажных осей.

• Плиты укладываются на несущие стены или ригели с глубиной опирания, заданной проектом; недостаточное опирание может привести к концентрации напряжений и образованию трещин в опорной зоне.
• Продольные ребра ориентируются вдоль пролета, что обеспечивает максимальную жесткость при изгибе; поперечные ребра перераспределяют нагрузку и препятствуют потере устойчивости сжатой зоны.
• Анкеровка арматуры в теле плиты требует сохранения целостности торцевых участков; сколы, забоины и повреждения монтажных петель не допускаются.
• Смежные плиты соединяются между собой по продольным швам, которые после монтажа заполняются бетоном или раствором для создания диска перекрытия и распределения горизонтальных нагрузок.
• При строповке применяются траверсы, исключающие перекос и неравномерное натяжение; подъем выполняется за все монтажные петли одновременно.
• Опирание на металлические или железобетонные конструкции должно быть выполнено по уровню; допуск взаимного смещения опорных площадок устанавливается проектом.
• Категорически запрещается сверление отверстий и вырубка пазов в зонах расположения рабочей арматуры и каналов напрягаемых элементов; любые технологические отверстия выполняются по согласованному проекту.

Выбор схемы опирания и марки бетона для омоноличивания выполняется в соответствии с проектной документацией конкретного объекта. При укладке смежных плит необходимо соблюдать проектное расстояние для последующего заполнения швов и обеспечения совместной работы элементов перекрытия.

Правила хранения и транспортировки изделия

Складирование плит осуществляется на ровном твердом основании с укладкой в штабели в горизонтальном положении. Прокладки из деревянных брусков устанавливаются строго по линии опорных зон (продольные ребра) — у торцов и в местах, соответствующих проектному опиранию. Не допускается наличие выступающих элементов и посторонних предметов между изделиями. Высота штабеля определяется требованиями безопасности и физико-механическими свойствами бетона, при этом каждый следующий ряд отделяется прокладками, расположенными строго над прокладками нижележащего ряда. Монтажные петли и открытые закладные детали не должны испытывать нагрузку от веса вышележащих изделий.

Транспортировка выполняется специализированным транспортом с оборудованными ложементами и крепежными приспособлениями. Изделия фиксируются от продольных и поперечных смещений с применением деревянных упоров и стяжных ремней. Запрещается перевозка навалом, опирание на ребра неполным контуром, а также перемещение по территории объекта волоком. Погрузочно-разгрузочные работы производятся с применением грузоподъемных механизмов соответствующей грузоподъемности. При выгрузке и складировании следует исключать ударные нагрузки и резкие рывки, особенно в зоне монтажных петель и торцевых участков.
