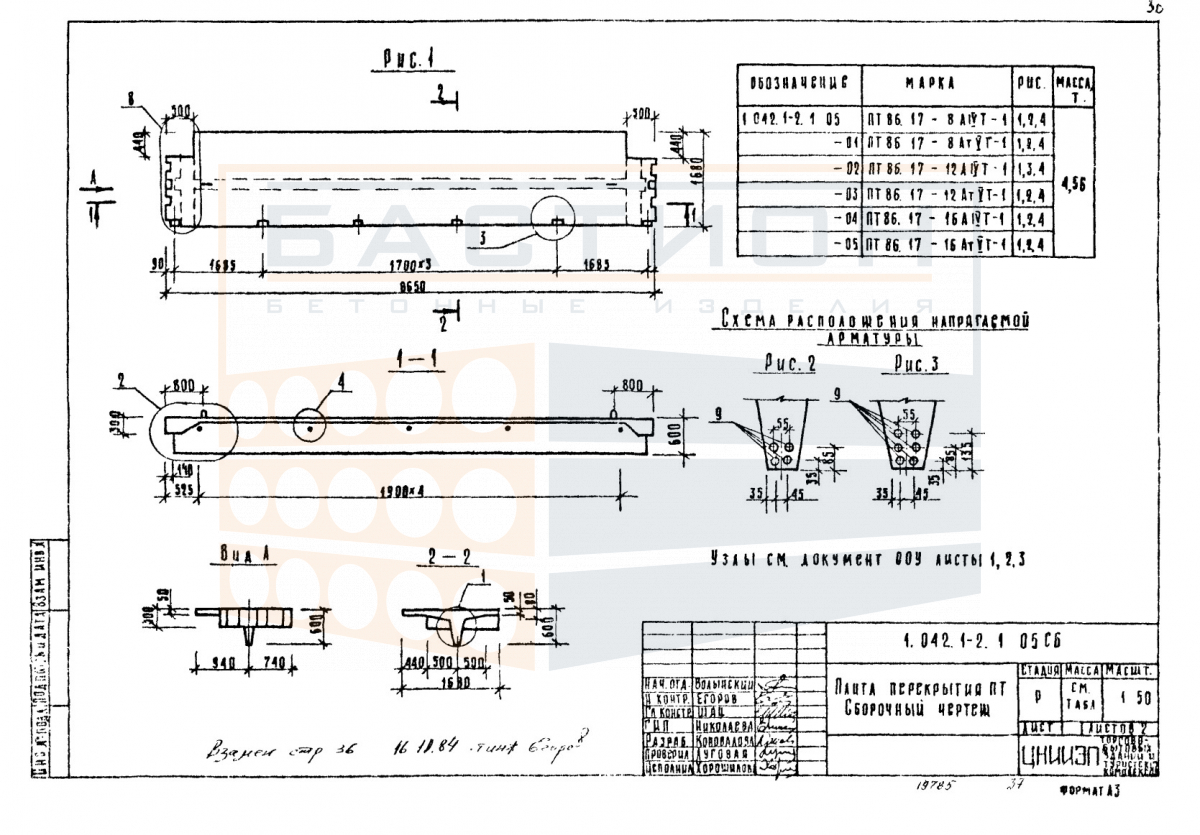

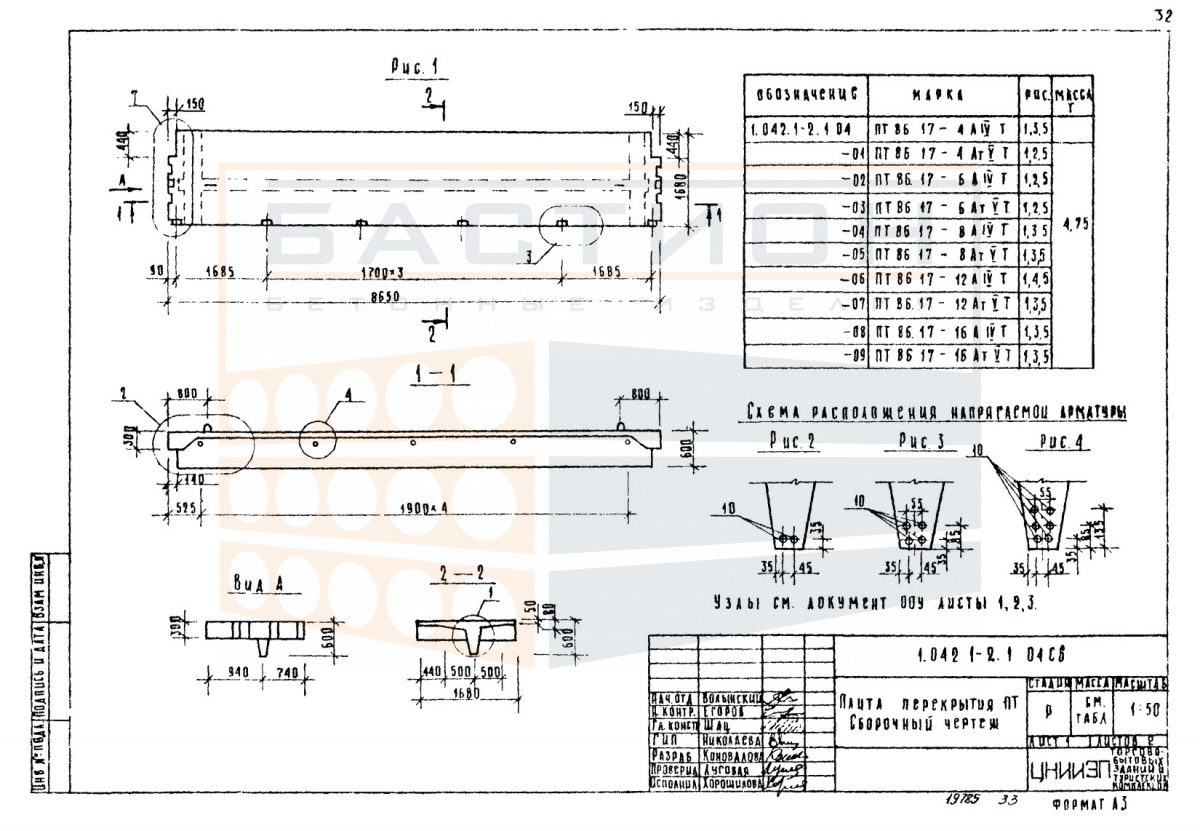

Плита ребристая ПТ 86.17-12 АIVТ (АVТ) (1), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.17-12 АIVТ (АVТ) – железобетонный элемент горизонтальной несущей системы здания, относящийся к серии 1.042.1-2, выпуск 1. Изделие предназначено для устройства перекрытий в промышленных и гражданских зданиях с кирпичными, бетонными или стальными несущими конструкциями. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок от собственного веса, полезной нагрузки и оборудования.

Применение плиты требует точного соблюдения проектных решений по опиранию на несущие элементы – стены, балки или ригели. Недостаточная глубина опирания или нарушение горизонтальности монтажной плоскости приводят к перераспределению усилий и снижению несущей способности. Учет массы изделия важен при выборе грузоподъемного оборудования и схемы строповки. Работа ребер на изгиб требует правильной ориентации плиты – ребрами вниз.

Область применения и технические особенности

Монтаж плиты осуществляется на подготовленное основание с выверкой по отметкам и осям. Опирание производится на несущие стены или ригели с обеспечением проектной глубины. Торцевые зоны плиты не должны повреждаться при строповке, так как в них расположены закладные детали для анкерных связей. Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы.

• Восприятие нагрузок: плита работает в пролете между опорами, передавая усилия от перекрытия на несущие конструкции. Ребра обеспечивают пространственную жесткость и сопротивление изгибу.
• Опирание: глубина опирания задается рабочими чертежами серии; отклонение от проектных значений недопустимо и может вызвать перегрузку опорных зон.
• Сопряжение: стыки между плитами омоноличиваются для формирования диска перекрытия и распределения горизонтальных нагрузок от ветра и технологических воздействий.
• Монтажное положение: ориентация ребер – строго вниз; установка на ребро или перекос не допускается, так как нарушает работу сечения.
• Закладные детали: используются для анкеровки плит к несущим элементам и между собой; требуют защиты от коррозии и заводской маркировки.
• Коммуникации: прокладка инженерных сетей через пустоты или между ребрами возможна только по проекту с учетом сохранения расчетного сечения бетона.
• Типичные ошибки: повреждение торцов при разгрузке, монтаж на неподготовленное основание, недостаточная фиксация перед омоноличиванием.

Соблюдение перечисленных требований обеспечивает проектную несущую способность перекрытия и исключает образование трещин и деформаций. Все монтажные операции выполняются в соответствии с ППР и технологическими картами.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на твердом выровненном основании. Под опорные зоны укладываются деревянные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля ограничивается условиями сохранности нижних изделий и не должна превышать значений, указанных в проектной документации. Кромки и торцы плит защищаются от повреждений.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью инвентарных упоров и стяжек, предотвращающих смещение. Перевозка навалом запрещена. Строповка осуществляется за монтажные петли с использованием траверс, исключающих перекос. Погрузка и выгрузка производятся плавно, без ударов и резких рывков.
