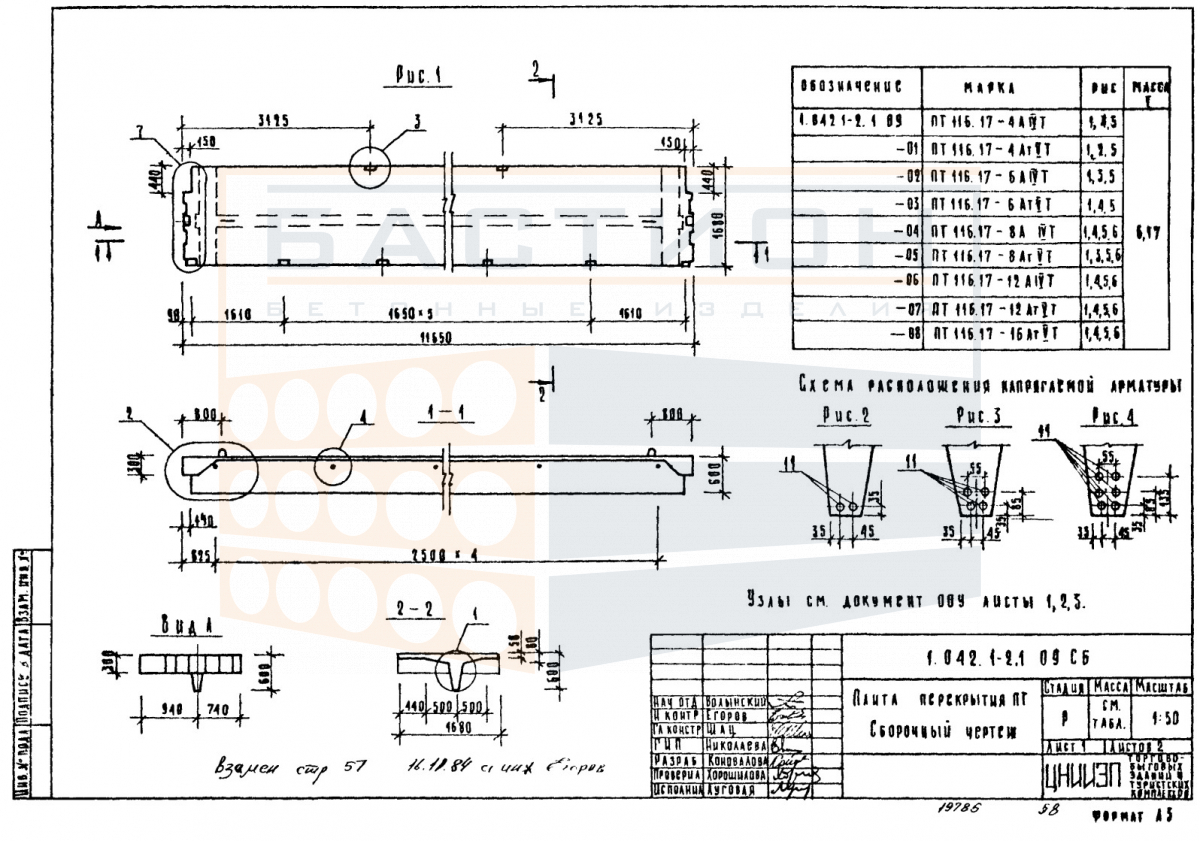

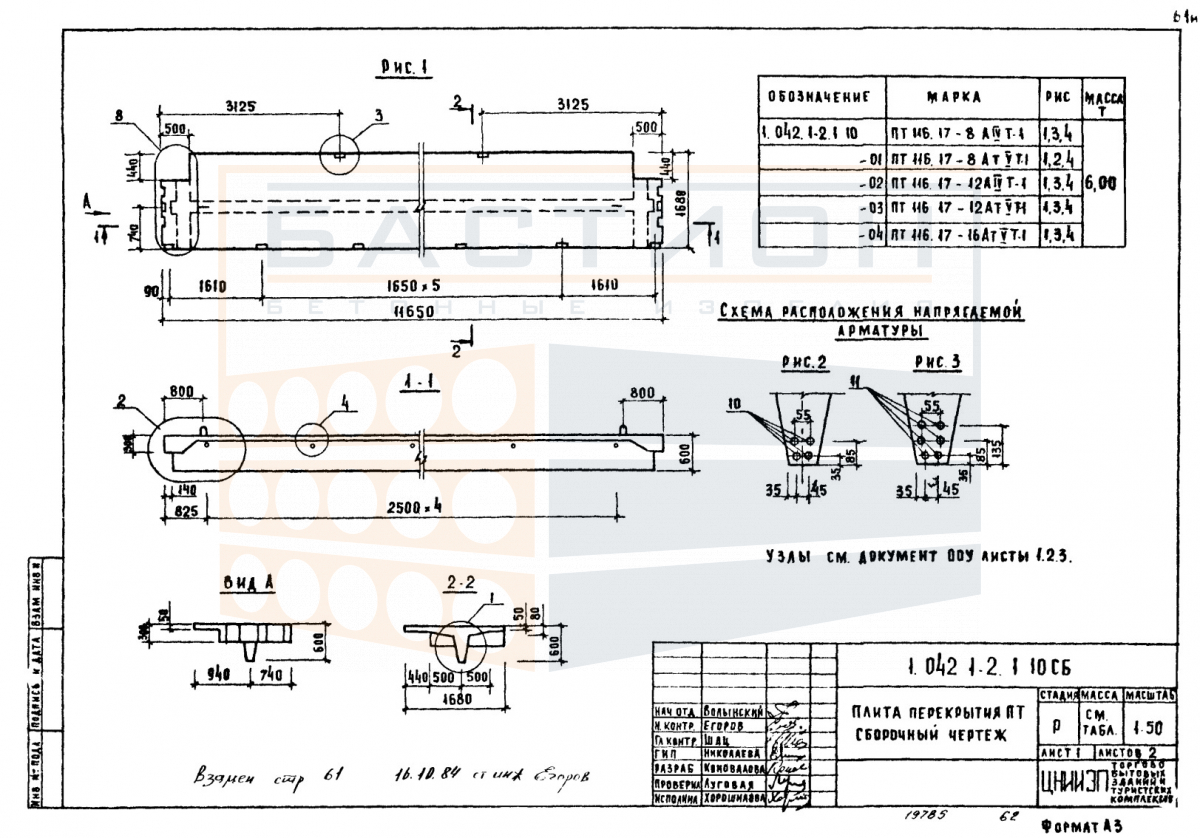

Плита ребристая ПТ 116.17-12 АIVТ (АVТ) (1), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.17-12 АIVТ (АVТ) (1) серии 1.042.1-2, выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Конструкция с двумя продольными ребрами обеспечивает восприятие изгибающих нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на опорные балки, ригели или стены. Тяжелый бетон и стальное армирование придают изделию жесткость и долговечность при эксплуатации в составе сборного перекрытия.

Типоразмер относится к серии 1.042.1-2, выпуск 1, которая содержит проектные решения для ребристых плит, используемых в промышленных и гражданских зданиях. Плита рассчитана на укладку в пролет между несущими опорами, при этом правильная ориентация ребер — в направлении пролета — является обязательным условием работы конструкции. Опирание выполняется по коротким сторонам, а продольные швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты производится в строгом соответствии с рабочими чертежами серии: изделие стропуется за монтажные петли, расположенные в ребрах, и укладывается на выверенные опорные поверхности. Глубина опирания и тип опорных узлов задаются проектом; отклонение от этих значений может вызвать концентрацию напряжений и снизить несущую способность перекрытия. В таблице ниже приведены ключевые аспекты применения элемента.

• Плита работает в пролете как балочная конструкция с тавровым сечением: полка воспринимает сжимающие усилия, а ребра — растягивающие от изгиба, что обеспечивает высокую жесткость при относительно небольшой массе.
• Опирание производится только по коротким сторонам на балки, ригели или несущие стены; длинные стороны не предназначены для передачи нагрузки.
• При монтаже обязателен контроль горизонтальности опорных площадок — перекос плиты приводит к внецентренному сжатию и снижению расчетной несущей способности.
• Торцевые зоны ребер не должны повреждаться при строповке и разгрузке, так как в этих участках расположены анкерные выпуски арматуры, обеспечивающие совместную работу с омоноличенными швами.
• Швы между плитами заполняются бетоном класса не ниже проектного, с обязательным уплотнением и последующим уходом для достижения монолитности перекрытия.
• Не допускается прокладка инженерных коммуникаций в пустотах плиты, если это не предусмотрено проектом — отверстия ослабляют сечение и могут вызвать трещины.
• После укладки и омоноличивания стыков перекрытие становится жестким диском, распределяющим горизонтальные нагрузки (ветровые, сейсмические) на вертикальные несущие элементы.

Соблюдение проектных параметров опирания и монтажной последовательности является обязательным условием для гарантии расчетной работы перекрытия. Любые отклонения — перекос, неполное опирание, повреждение монтажных петель — должны быть устранены до бетонирования швов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном, очищенном от мусора и снега основании. Под опорные зоны (под ребра) укладываются деревянные прокладки, совпадающие по вертикали в штабеле. Высота штабеля определяется массой изделий и несущей способностью грунта, но не должна превышать значений, установленных проектом организации работ. Монтажные петли должны оставаться свободными для строповки, а ребра — защищены от повреждения при складировании.

Транспортировка осуществляется в горизонтальном положении с опиранием на продольные деревянные брусья, расположенные в местах, соответствующих опорным зонам. Изделия фиксируются от смещения с помощью упоров и растяжек. Запрещается перевозка плит навалом или с опиранием на слабые кромки полки. При погрузке и разгрузке необходимо исключить ударные воздействия, перекос и резкое натяжение стропов. Разгрузка производится только за монтажные петли с использованием траверс, предотвращающих перекос груза.
