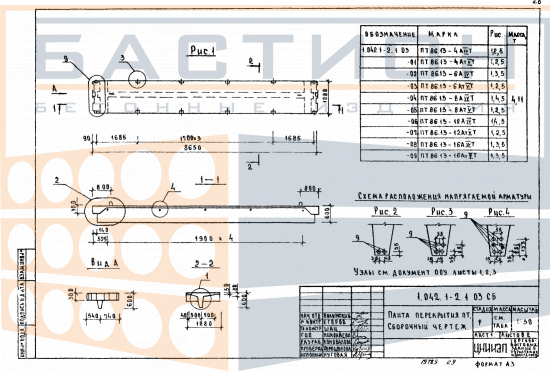

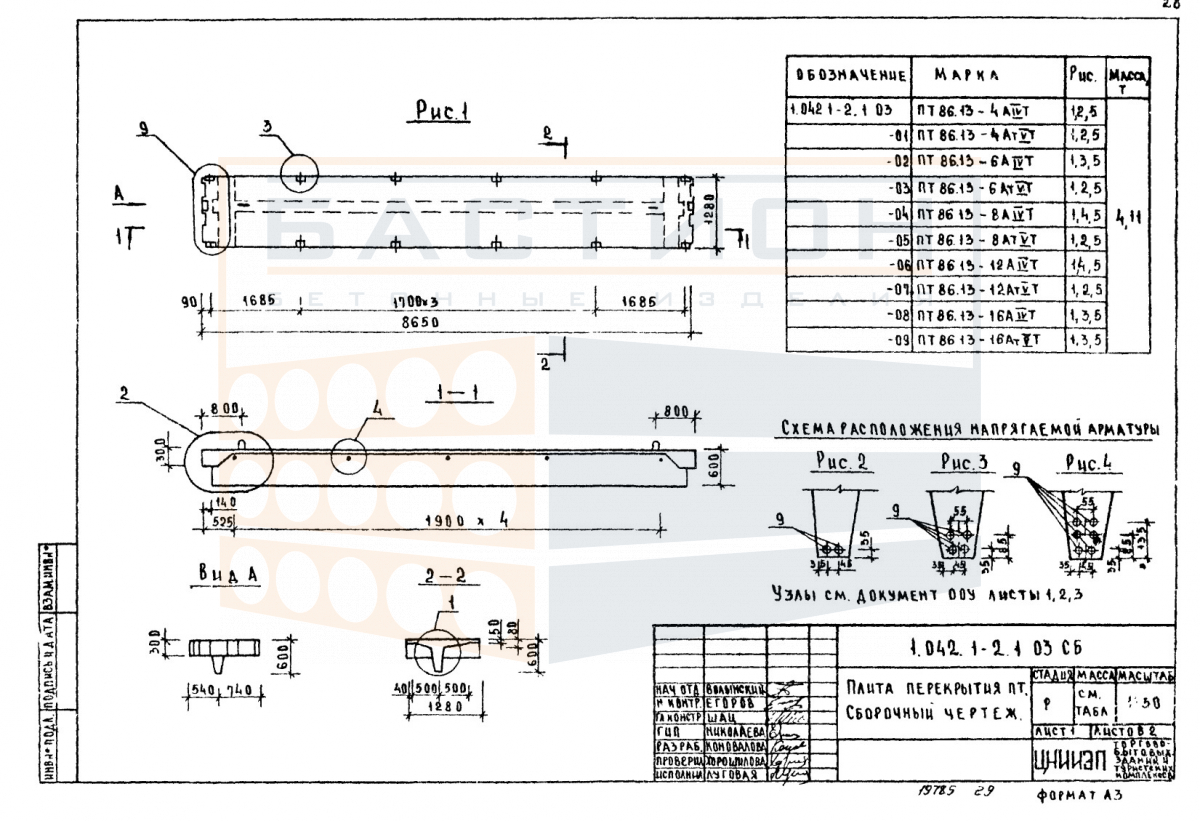

Плита ребристая ПТ 86.13-16 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.13-16 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.042.1-2, выпуск 1, которая предназначена для сборных железобетонных плит перекрытий промышленных и гражданских сооружений. Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе за счет продольных ребер, работающих совместно с верхней полкой.

Плита воспринимает постоянные и временные нагрузки от пола, перегородок, оборудования и людей, передавая их на несущие стены или ригели. Характер нагрузок и условия эксплуатации требуют точного соблюдения проектных параметров опирания и монтажа. Недостаточная глубина опирания, повреждение торцевых зон или неправильная ориентация ребер снижают несущую способность и могут привести к деформациям перекрытия. Применение плит данной серии предполагает устройство монолитных швов между смежными элементами для обеспечения пространственной жесткости.

Область применения и технические особенности

Плиты монтируются в составе перекрытий зданий с шагом несущих конструкций, соответствующим длине изделия. Опирание выполняется на железобетонные ригели, стены или стальные балки по проектным отметкам. При монтаже контролируется горизонтальность и совпадение опорных площадок, а также соосность монтажных петель для равномерного распределения усилий при строповке. Сопряжение плит между собой осуществляется через продольные швы с последующим омоноличиванием, что объединяет отдельные элементы в единую дисковую конструкцию.

• Опирание плиты на несущие элементы выполняется по проектным узлам, глубина опирания задается рабочей документацией и должна быть выдержана по всей ширине ребра для исключения концентрации напряжений.
• Ребра плиты ориентированы в направлении пролета, воспринимая изгибающие моменты; полка обеспечивает распределение нагрузки на ребра и работает на местный изгиб.
• Торцевые зоны плиты содержат выпуски арматуры для анкеровки монолитных швов, поэтому повреждение торцов при разгрузке не допускается, так как это ослабляет стыковые соединения.
• Монтажные петли располагаются в ребрах; строповка должна производиться с равномерным натяжением ветвей захвата, без перекоса и ударного воздействия на бетон.
• Швы между плитами шириной 20–40 мм заполняются бетоном класса не ниже заданного проектом, что обеспечивает совместную работу перекрытия под нагрузкой и предотвращает вертикальные смещения смежных плит.
• При монтаже на ригели необходимо выверять отметки опорных площадок; допустимые отклонения по высоте и горизонтали регламентируются проектом, в противном случае возможны перераспределение нагрузок и образование трещин.

Технология монтажа предусматривает последовательную укладку плит от одной стены к другой с промежуточным выравниванием. Омоноличивание швов выполняется после монтажа всех плит участка, что повышает жесткость перекрытия и распределяет усилия между соседними элементами. При устройстве отверстий в полке плиты необходимо согласование с проектным решением, так как ослабление сечения полки снижает местную прочность.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем проседание грунта. Под каждое ребро в опорных зонах укладываются деревянные или бетонные прокладки; при штабелировании прокладки располагаются строго по вертикали, чтобы нагрузка передавалась по одной оси. Высота штабеля принимается по схемам складирования с учетом массы изделий и устойчивости штабеля. Монтажные петли должны оставаться свободными для захвата, торцы и ребра защищаются от ударов и сколов.

Транспортировка осуществляется в горизонтальном положении на транспортных средствах с жестким основанием. Плиты фиксируются от продольных и поперечных смещений инвентарными упорами; прокладки под ребра устанавливаются в тех же зонах, что и при хранении. Перевозка навалом или с опиранием на полку запрещается. При погрузке и разгрузке строповка производится за все монтажные петли, подъем должен быть плавным, без раскачивания и соударения с другими конструкциями.
