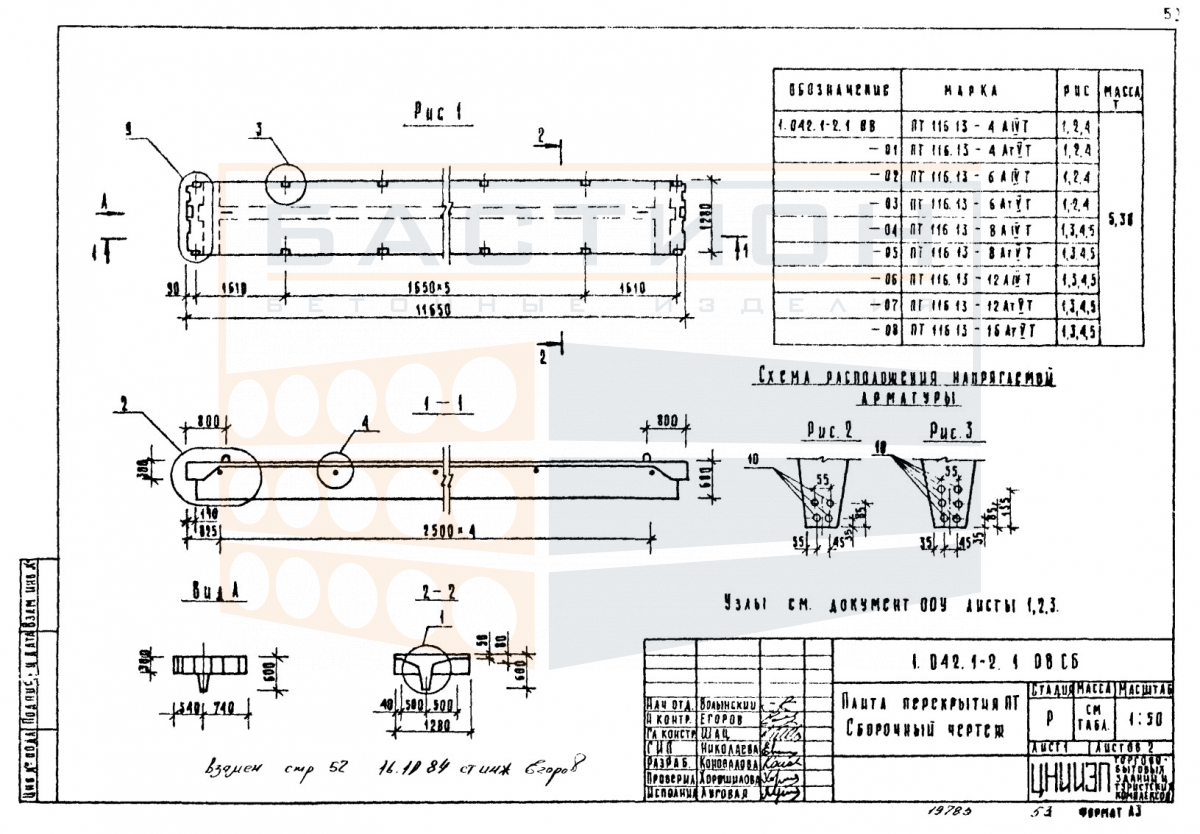

Плита ребристая ПТ 116.13-16 АVТ, серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.13-16 АVТ серии 1.042.1-2 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования междуэтажных, чердачных и подвальных перекрытий. Продольные ребра воспринимают изгибающие нагрузки от пола, перегородок и временных воздействий, передавая их на несущие стены, балки или ригели. Железобетонная конструкция обеспечивает жесткость и долговечность изделия в составе сборного перекрытия.

Изделие применяется в зданиях с каркасной или стеновой конструктивной схемой, где требуются перекрытия с увеличенной несущей способностью. Серия 1.042.1-2, выпуск 1, определяет геометрические и арматурные параметры, а также монтажные узлы сопряжения плит с опорными конструкциями. Нарушение проектной глубины опирания или ориентации ребер может привести к неравномерному распределению нагрузки и снижению эксплуатационной надежности.

Область применения и технические особенности

Монтаж плиты выполняется на предварительно подготовленные опорные поверхности стен, ригелей или балок. Опирание должно соответствовать проектной глубине, указанной в рабочей документации серии. Плита укладывается ребрами вниз; правильная ориентация ребер обеспечивает работу изгибаемого элемента. После установки зазоры между смежными плитами заполняются бетоном по проекту.

• Плита рассчитывается на восприятие нагрузок от собственного веса, массы пола, перегородок и временных воздействий; работа в пролете определяется проектным положением опор.
• Сопряжение плиты с несущими конструкциями выполняется через армированные стыки с последующим омоноличиванием для обеспечения совместной работы перекрытия.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждения торцов снижают несущую способность в зоне опирания.
• Глубина опирания на стену или ригель задается в соответствии с решениями серии 1.042.1-2, выпуск 1, и не может быть уменьшена без пересчета.
• Пустоты между ребрами допускается использовать для прокладки инженерных коммуникаций только при условии соблюдения проектных ограничений и защиты от механических повреждений.
• При монтаже необходимо контролировать горизонтальность укладки с помощью нивелира; перекос плиты вызывает внецентренное нагружение ребер.
• Недопустима установка плиты на неподготовленное основание с мусором или неровностями — это приводит к трещинам в ребрах.

Требования к точности монтажа и качеству опорных поверхностей обусловлены необходимостью равномерной передачи нагрузки на ребра. Соблюдение технологии строповки и фиксации элементов предотвращает повреждение конструкции до набора прочности швов.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны подкладываются деревянные прокладки, расположенные строго по вертикали в каждом ряду. Высота штабеля ограничивается схемой складирования с учетом массы и геометрии изделий. Защита торцов и ребер от сколов обязательна.

При транспортировке плиты закрепляются в кузове транспортного средства с помощью инвентарных упоров и стяжек, исключающих продольное и поперечное смещение. Перевозка навалом не допускается. Погрузка и разгрузка выполняются с использованием траверс и мягких строп; резкие рывки и удары по конструкции запрещены.
