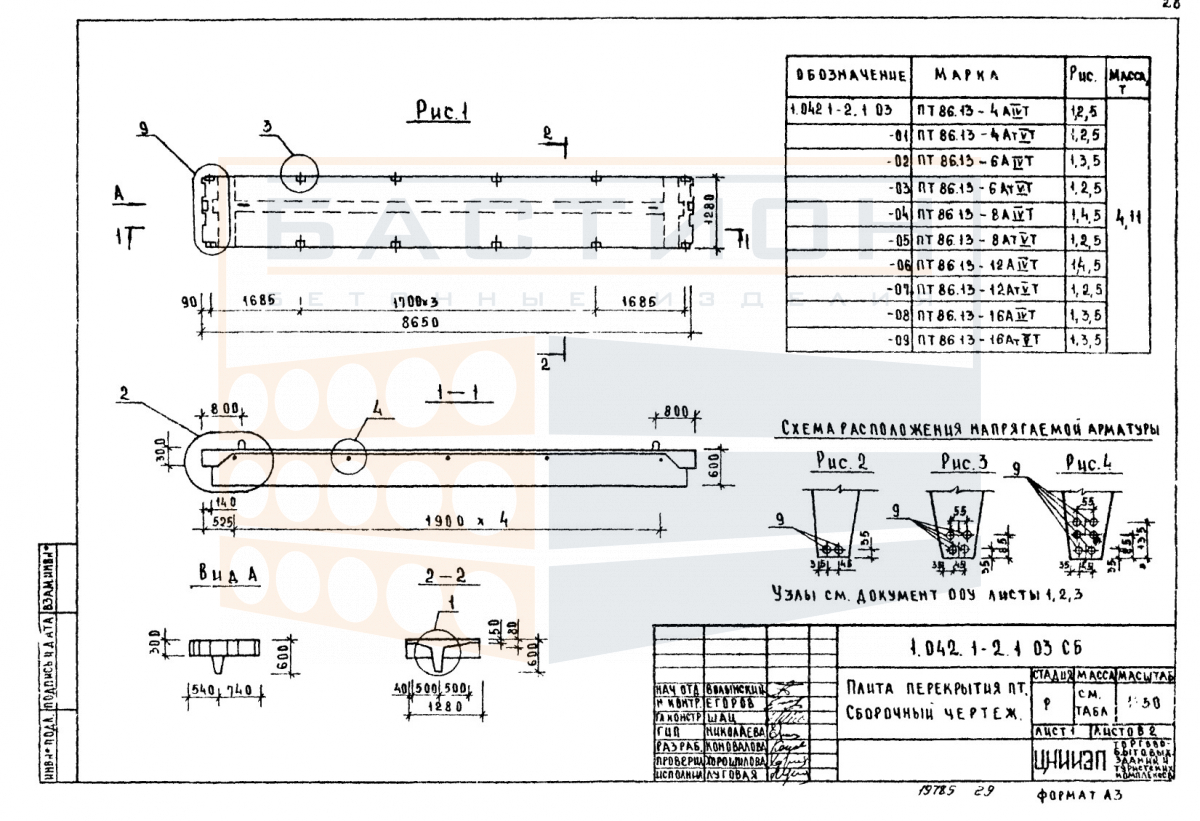

Плита ребристая ПТ 86.13-6 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.13-6 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства междуэтажных, чердачных и технических перекрытий. Изделие относится к серии 1.042.1-2, выпуск 1. В составе конструкции ребра плиты воспринимают изгибающие нагрузки, а полка распределяет усилия по ширине пролета. Материал — тяжелый бетон и стальное армирование, обеспечивающие прочность и жесткость.

Плита применяется в зданиях с несущими стенами, балками или ригелями. Воспринимает постоянные и временные нагрузки от пола, перегородок, оборудования и людей. Ошибки в определении глубины опирания, перекос плиты или повреждение торцевых зон приводят к неравномерному распределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание производится на несущие элементы (стены, балки, ригели) по проектной схеме. Сопряжение смежных плит осуществляется через заполнение швов цементно-песчаным раствором или бетоном. Для фиксации проектного положения используются монтажные петли, расположенные в верхней части ребер.

• Плита работает в пролете между опорами: ребра воспринимают растягивающие усилия от изгиба, полка — сжимающие. Нарушение проектной ориентации ребер снижает несущую способность.
• Глубина опирания задается проектной документацией. Недостаточное опирание вызывает смятие бетона в опорной зоне и может привести к разрушению узла.
• При монтаже обязательна проверка горизонтальности. Перекос создает внецентренное сжатие и неравномерное распределение нагрузок.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке. Повреждения в зоне анкеровки арматуры снижают прочность изделия.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного. Омоноличивание обеспечивает совместную работу плит и перераспределение усилий.
• Пустоты в плите (при наличии) не предназначены для прокладки коммуникаций, не предусмотренных проектом. Сверление отверстий допускается только по согласованию с проектной организацией.

Параметры опирания и монтажные узлы уточняются по рабочей документации серии 1.042.1-2, выпуск 1. Маркировка плиты содержит информацию о типоразмере, несущей способности и армировании.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Подкладки располагаются в местах, соответствующих опорным зонам (по линии ребер), и должны быть одинаковой толщины. Запрещается складирование плит навалом или с опиранием на слабые кромки полки. Высота штабеля устанавливается с учетом массы изделий и прочности подкладок. При длительном хранении защищаются монтажные петли и торцы от коррозии.

Транспортировка плит производится в положении, соответствующем проектному (горизонтально). Изделия надежно фиксируются в кузове транспортного средства от продольных и поперечных смещений. Перевозка навалом не допускается. Погрузка и разгрузка ведутся с использованием грузоподъемного оборудования, рассчитанного на массу конкретного типоразмера (для плиты ПТ 86.13-6 масса составляет 4110 кг). Ударные нагрузки и резкие рывки при строповке исключаются.
