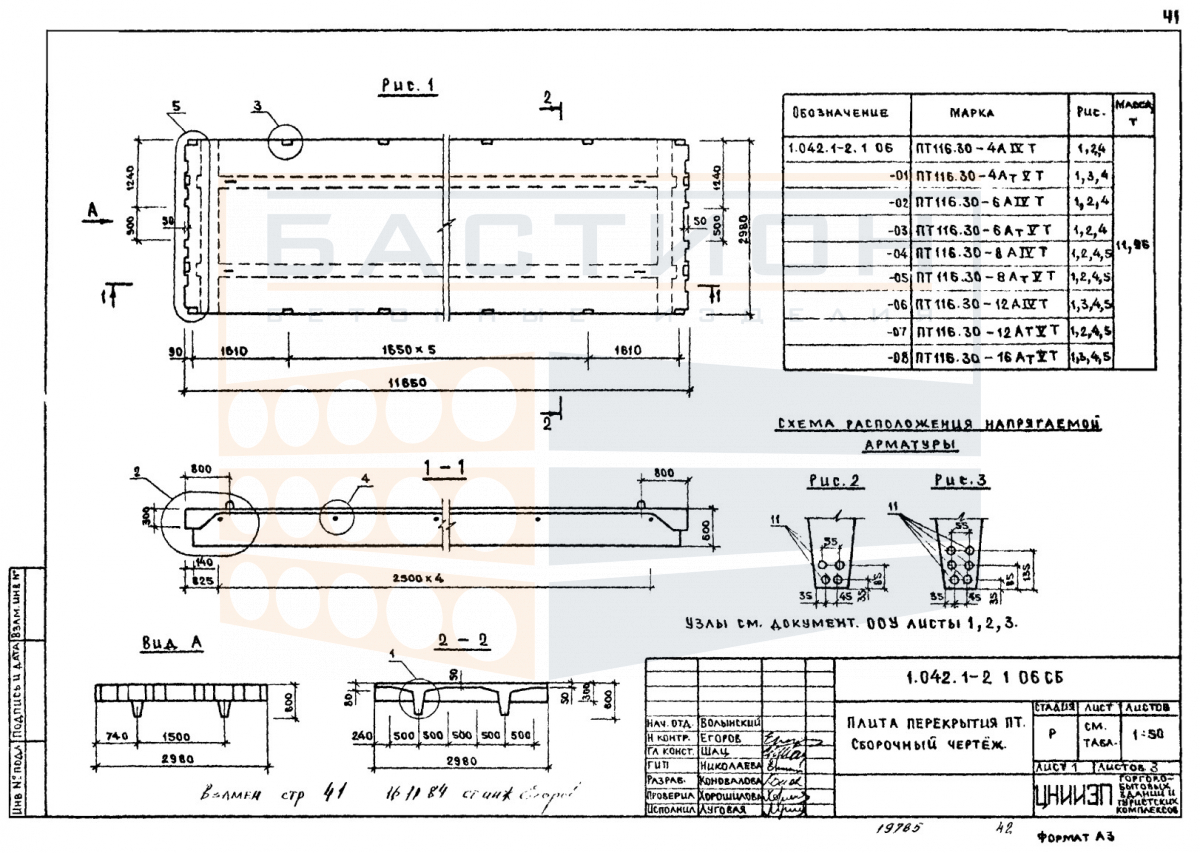

Плита ребристая ПТ 116.30-8 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.30-8 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Относится к серии 1.042.1-2 выпуск 1, которая регламентирует типоразмеры и конструктивные решения ребристых плит для пролетов промышленных и гражданских зданий. Изделие воспринимает нагрузки от пола, перегородок, оборудования и людей, передавая их на несущие стены, балки или ригели.

Конструкция плиты включает продольные ребра жесткости, обеспечивающие высокую несущую способность при относительно небольшой собственной массе. Применяется в составе сборных железобетонных каркасов с поперечными и продольными несущими элементами. Правильный монтаж и опирание плиты критичны для равномерной передачи усилий и предотвращения трещинообразования. Глубина опирания и схема раскладки уточняются по рабочей документации серии.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности — балки, ригели или стены с выверкой по отметкам и осям. Сопряжение с соседними плитами и несущими конструкциями производится через сварку закладных деталей с последующим омоноличиванием швов бетоном класса не ниже проектного.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки за счет продольных ребер и полки.
• Требует проектной глубины опирания: недостаточная глубина ведет к концентрации напряжений и разрушению опорных зон.
• Торцевые участки ребер не должны повреждаться при строповке и разгрузке — это ухудшает сцепление арматуры с бетоном.
• Швы между плитами заполняются по проектному решению с обеспечением совместной работы элементов перекрытия.
• Монтажное положение плиты проверяется по осям здания, не допуская перекосов и смещений относительно проектного горизонта.
• Пустоты между ребрами не используются для прокладки коммуникаций, не предусмотренных рабочими чертежами.

Типичные ошибки при монтаже включают установку на неподготовленное основание, повреждение монтажных петель и нарушение анкеровки закладных деталей. Все эти факторы снижают несущую способность и долговечность перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала устанавливаются в местах, соответствующих опорным зонам (по концам ребер). При многоярусном хранении прокладки располагаются строго по вертикали, исключая изгиб полки. Высота штабеля назначается с учетом массы и геометрии изделия по схеме складирования.

Транспортировка осуществляется в положении, аналогичном складскому, с фиксацией от продольных и поперечных смещений. Запрещается перевозка навалом. Погрузка и разгрузка производятся за монтажные петли, без ударов и опирания на слабые кромки. При строповке используются траверсы для предотвращения перекоса и повреждения ребер.
