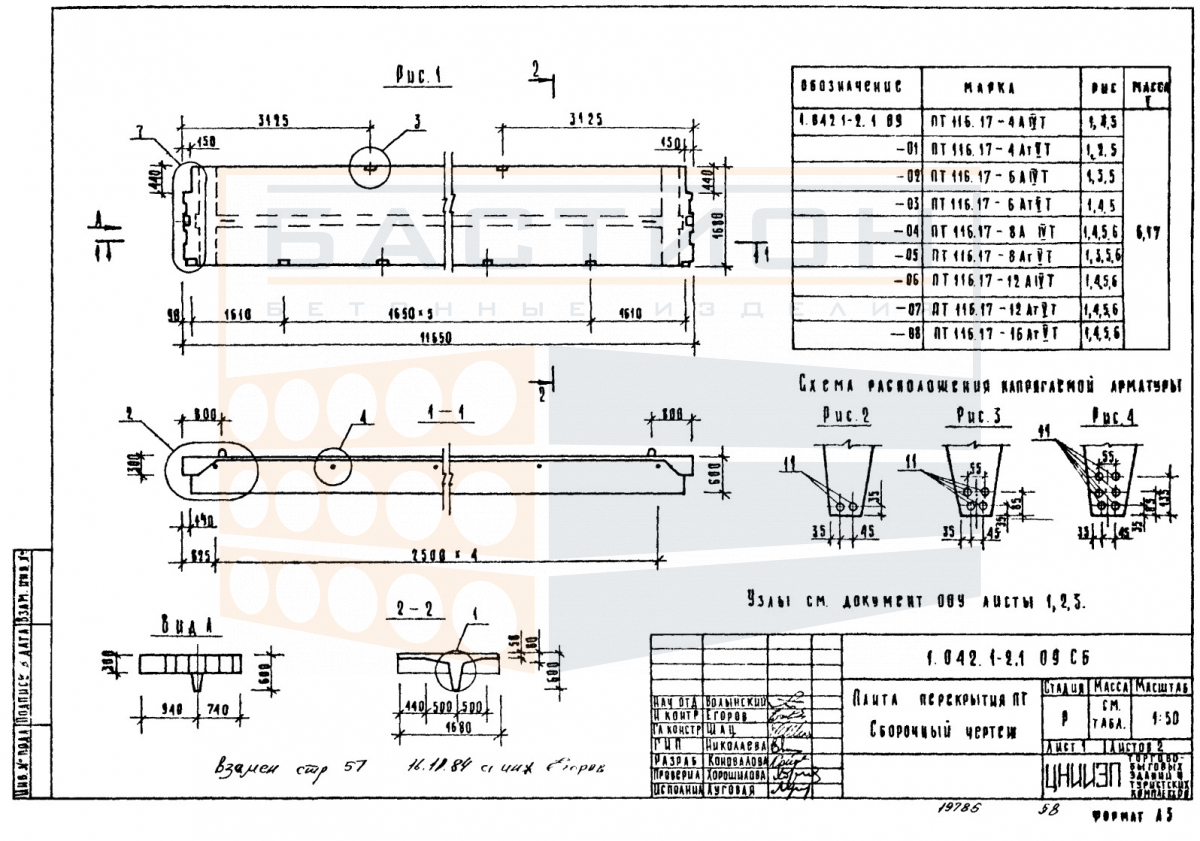

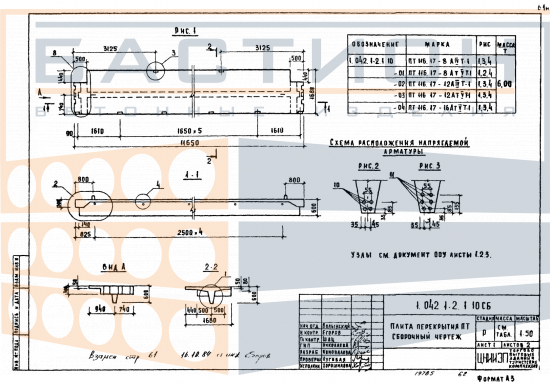

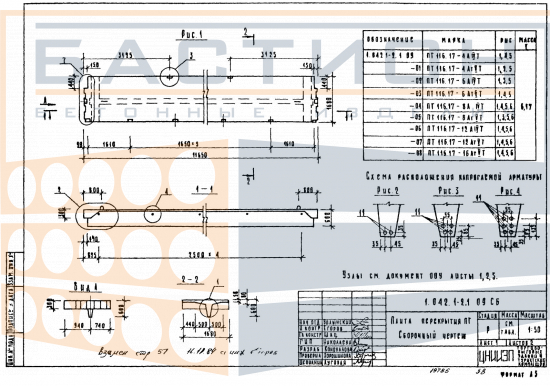

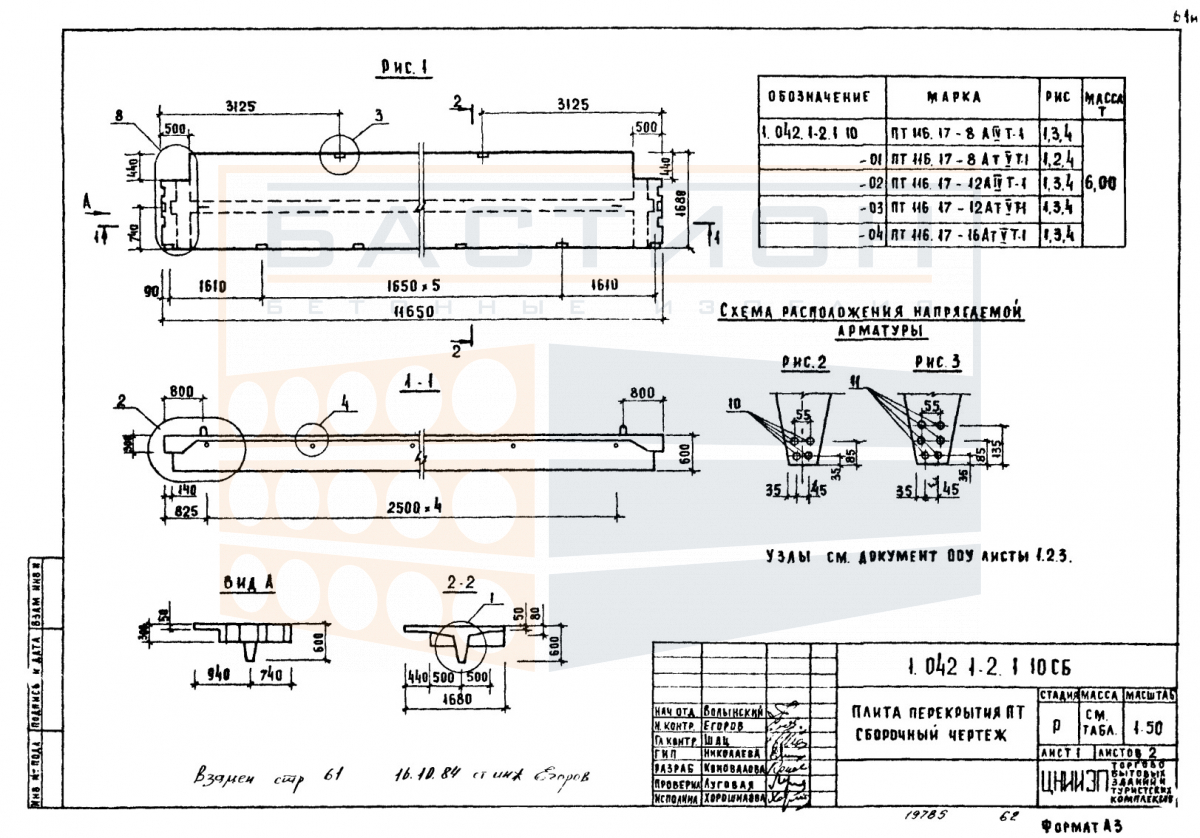

Плита ребристая ПТ 116.17-16 АVТ (1), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.17-16 АVТ (1) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.042.1-2 и оснащено продольными ребрами жесткости, которые воспринимают изгибающие нагрузки от собственного веса и эксплуатационных воздействий. Ребристая конструкция позволяет перекрывать пролеты при относительно низком расходе бетона и стали.

Перекрытия из ребристых плит ПТ обеспечивают жесткость и устойчивость каркаса здания. Плита опирается на несущие стены, ригели или балки по коротким сторонам. Проектная глубина опирания и схема анкеровки задаются рабочей документацией серии. Несоблюдение условий опирания или повреждение торцов при монтаже приводят к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется в горизонтальном проектное положение с опиранием на подготовленные опорные поверхности. Для подъема используются четыре монтажные петли, расположенные в верхней зоне ребер. До подъема проверяют исправность петель и состояние бетона в местах захвата. Плита устанавливается по разбивочным осям с выверкой отметок в опорных зонах. После установки производят замоноличивание швов и анкерных связей для обеспечения совместной работы перекрытия.

• Плита работает в пролете между несущими опорами и передает сосредоточенные и распределенные нагрузки на стены, ригели или балки.
• Ребра жесткости воспринимают изгибающие моменты; пустоты между ребрами не предназначены для прокладки коммуникаций без проектного решения.
• Глубина опирания плиты на стены или ригели должна быть не менее 100–150 мм в зависимости от проектной документации и серии.
• Торцевые зоны плиты, включая монтажные петли, не должны иметь выколов, трещин или других дефектов, снижающих прочность опирания.
• Швы между плитами заполняются бетоном по проекту; при необходимости выполняется анкеровка плит между собой и к опорным конструкциям.
• Монтажные петли из арматурной стали A-VT обеспечивают подъем и перемещение изделия; допускается использовать только исправные петли без повреждений.
• Складирование плит производят в горизонтальном положении на ровном твердом основании с прокладками в местах опорных зон; высота штабеля определяется схемой складирования.

Типовые ошибки при монтаже ребристых плит: недостаточная глубина опирания, установка с перекосом, повреждение торцов при строповке и укладка на неподготовленное основание. Каждый случай требует корректировки по проекту и проверки прочности опорного узла.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на складе готовой продукции в горизонтальном положении на деревянных прокладках, расположенных в местах опирания. Прокладки нижележащего ряда должны совпадать по вертикали с прокладками всех вышележащих рядов для исключения изгибающих усилий. Штабелирование выполняется на ровном основании, исключающем смещение рядов и повреждение бетона в опорных зонах.

Транспортировка изделий производится в специально оборудованных транспортных средствах с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещена. При погрузке и разгрузке запрещается сбрасывание, перемещение волоком и воздействие на монтажные петли ударных нагрузок. Строповка выполняется за все монтажные петли с использованием траверс, исключающих перекос плиты.
