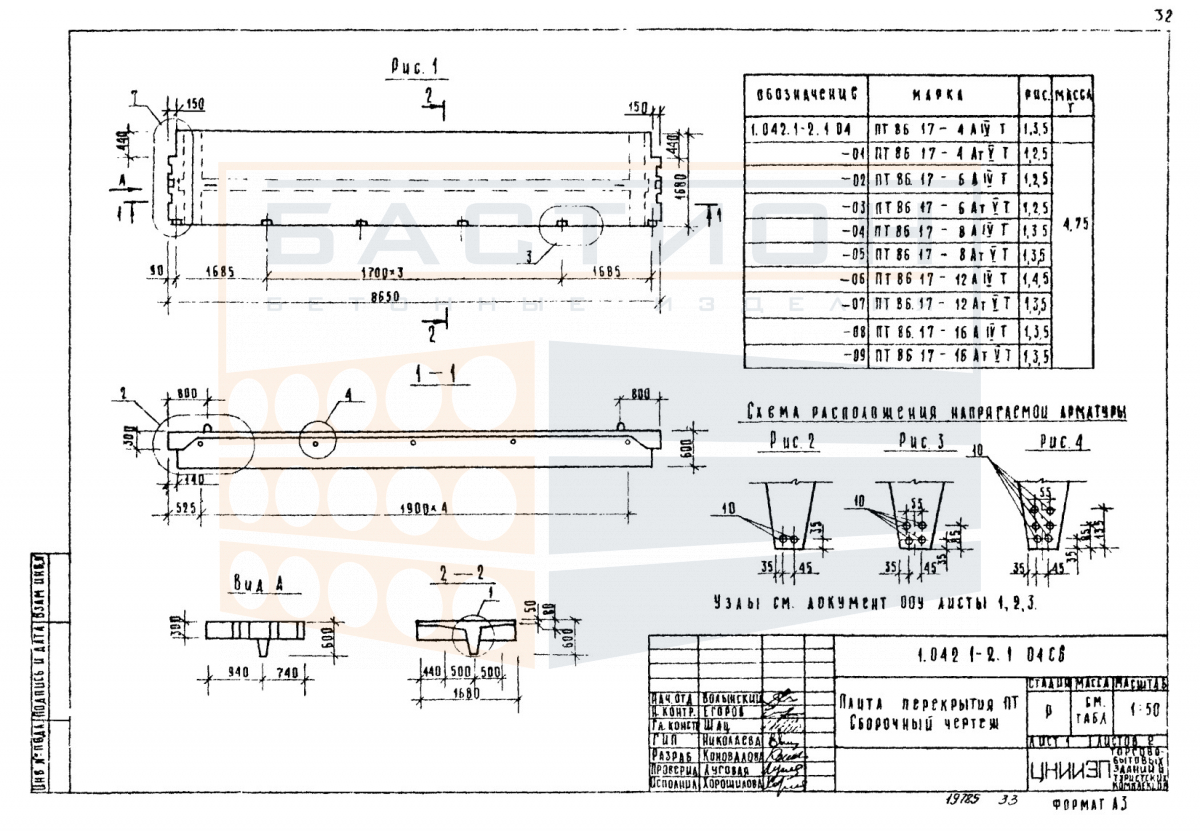

Плита ребристая ПТ 86.17-6 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.17-6 АIVТ (АVТ) серии 1.042.1-2 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных, подвальных или технических перекрытий. Изделие относится к категории ребристых плит, в которых продольные и поперечные рёбра обеспечивают жёсткость конструкции и воспринимают изгибающие нагрузки от собственного веса, полезной нагрузки на перекрытие и оборудования. Тяжёлый бетон и стальная арматура класса АIVТ (АVТ) позволяют плите работать в пролёте между несущими опорами без дополнительных промежуточных стоек.

Плита применяется в зданиях с каркасной или стеновой конструктивной схемой, где требуется укладка на ригели, балки или продольные несущие стены. Маркировка изделия указывает на геометрические параметры и класс напрягаемой арматуры, что позволяет подбирать типоразмер в соответствии с проектными нагрузками. Ошибки при выборе глубины опирания или нарушение ориентации ребёр при монтаже могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Плита укладывается на подготовленные опорные поверхности с соблюдением проектной глубины опирания. Перед монтажом проверяется плоскостность опорных участков и соответствие отметок осям здания. Монтажные петли используются для строповки; после установки и омоноличивания швов петли загибаются или обрезаются. Швы между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения совместной работы и передачи горизонтальных нагрузок.

• Плита работает в пролёте между несущими опорами и передаёт нагрузку на стены, ригели или балки через опорные зоны по коротким сторонам.
• Ребра плиты обеспечивают пространственную жёсткость и воспринимают изгибающие моменты; ориентация ребёр должна соответствовать направлению пролёта.
• Глубина опирания плиты на несущие конструкции уточняется по рабочей документации серии 1.042.1-2 и не должна быть менее минимальной проектной величины.
• При монтаже не допускается повреждение торцевых участков, бетона ребёр и монтажных петель; строповка производится за все петли равномерно.
• Омоноличивание межплитных швов выполняется после выверки и фиксации плит в проектном положении; марка заполняющего бетона задаётся проектом.
• Пустоты в зоне сопряжения плит с несущими элементами при необходимости закрываются бетонными вкладышами или уплотняются по проекту.
• Транспортирование и складирование требуют горизонтального положения с установкой прокладок под опорные зоны; не допускается опирание на рёбра или углы.

Соблюдение правил строповки, опирания и омоноличивания обеспечивает проектную надёжность перекрытия. Отклонения от схемы монтажа, указанной в серии, снижают несущую способность плиты и могут привести к образованию трещин.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем просадку. Прокладки из пиломатериала или резины укладываются строго в местах опорных зон — под петли или в зоны, указанные в маркировке. При штабелировании прокладки располагаются вертикально, один над другим, чтобы нагрузка передавалась через опорные точки. Высота штабеля ограничивается условиями устойчивости и не должна превышать значений, установленных схемой складирования.

Погрузка и транспортирование выполняются в положении, соответствующем рабочему (горизонтально). Плиты фиксируются в кузове транспортного средства стяжками или упорами с исключением продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на рёбра. При разгрузке применяются траверсы или стропы, обеспечивающие равномерное распределение усилий на монтажные петли. Ударные нагрузки при снятии с транспортного средства не допускаются.
