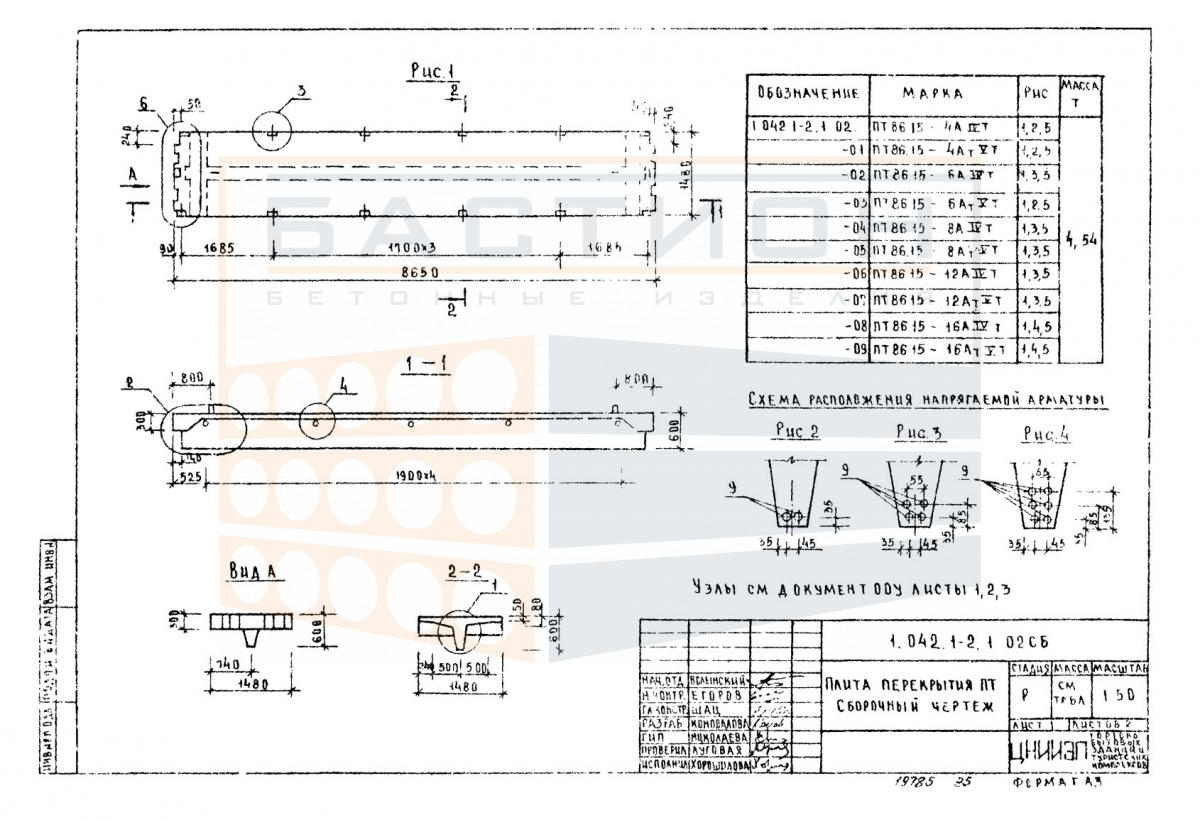

Плита ребристая ПТ 86.15-6 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.15-6 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в промышленных и гражданских зданиях. Изделие относится к серии 1.042.1-2, выпуск 1, и применяется для восприятия и передачи нагрузок от пола, оборудования и людей на несущие стены, балки или ригели. Ребра плиты обеспечивают необходимую жесткость и прочность при изгибе в продольном направлении.

Плиты данного типоразмера используются в качестве элементов сборных железобетонных перекрытий с шагом колонн или несущих стен, соответствующим длине плиты. При монтаже необходимо обеспечить проектную глубину опирания на ригели или стены, а также правильную ориентацию ребер (вниз). Несоблюдение этих условий приводит к перераспределению нагрузок и возможному разрушению конструкции. Торцевые зоны плиты не должны иметь сколов и повреждений, так как они участвуют в передаче опорных реакций.

Область применения и технические особенности

Монтаж плиты выполняется с использованием крана за монтажные петли. Плита укладывается на выровненные опорные поверхности, предварительно нанесенный слой раствора. Анкеровка плит в перекрытии выполняется по проекту свариванием закладных деталей. Стыки между плитами заполняются бетоном или раствором после выверки положения.

• Продольные ребра плиты воспринимают изгибающие нагрузки от веса перекрытия и временных воздействий, передавая усилия на опорные элементы.
• Опирание плиты осуществляется на железобетонные ригели или несущие стены по коротким сторонам — в зонах расположения ребер, что обеспечивает равномерную передачу напряжений.
• Монтажные петли предназначены для строповки; для подъема следует использовать траверсу с равномерным натяжением ветвей во избежание перекоса.
• Не допускается опирание плиты на слабые кромки полки или повреждение торцов ребер при транспортировке и установке — это снижает несущую способность.
• После укладки плиты необходимо выполнить анкеровку и омоноличивание швов для обеспечения совместной работы перекрытия и распределения нагрузок между смежными элементами.
• Проектное положение плиты проверяется по отметкам и продольным осям до снятия стропов; отклонения от проектного положения не должны превышать нормируемых допусков для сборных конструкций.
• Хранение плит должно исключать деформации — изделия складируются в штабеля на прокладках в местах опирания, с совпадением прокладок по вертикали.

Требования к монтажу и сопряжениям плиты регламентируются рабочей документацией серии 1.042.1-2, выпуск 1. Корректное выполнение опорных узлов и омоноличивание стыков обеспечивает долговечность и эксплуатационную пригодность перекрытия.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровной твердой поверхности. Под опорные зоны (места расположения ребер) укладываются деревянные прокладки толщиной не менее 50 мм. Прокладки располагаются строго одна над другой, не допуская образования точечных опираний.

При транспортировке плиты фиксируются в кузове от продольных и поперечных смещений с помощью упоров и строп. Перевозка навалом или с опиранием на полку запрещена. Погрузка и выгрузка выполняются с использованием траверсы или мягких строп для предотвращения повреждения ребер и монтажных петель. Запрещается сбрасывать изделия или кантовать их волоком.
