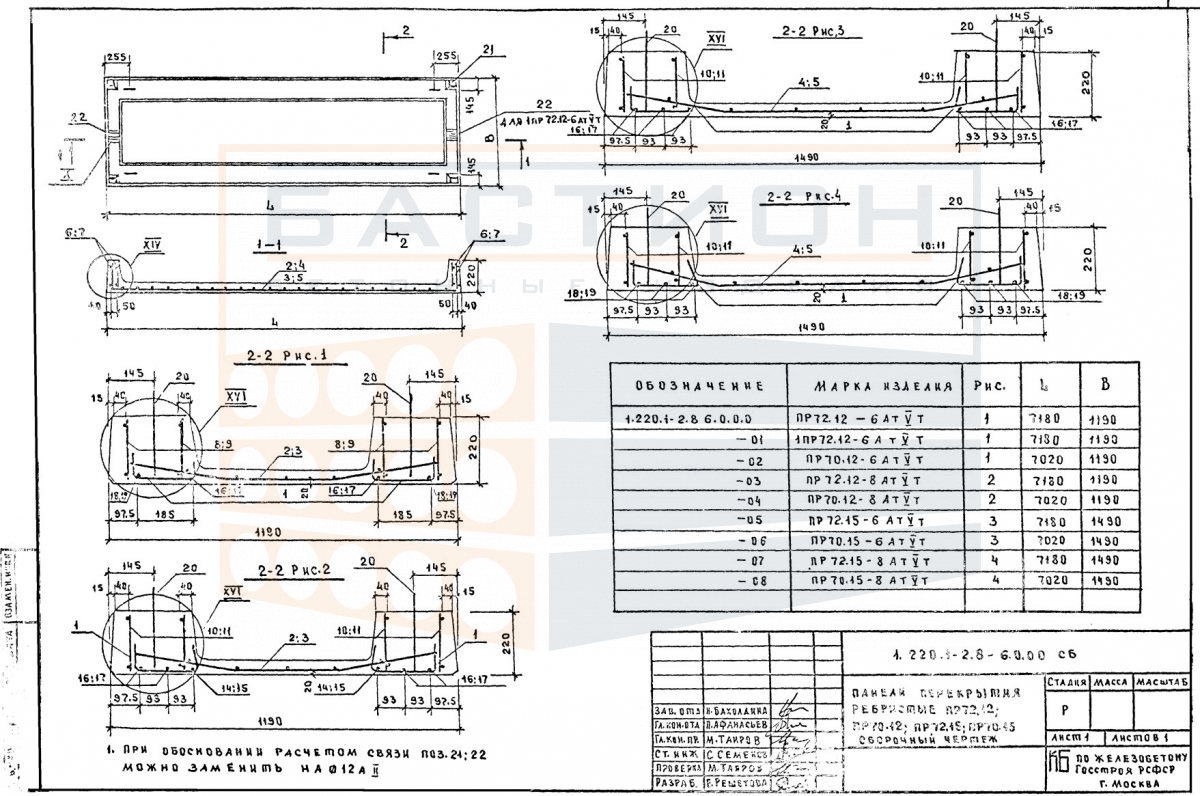

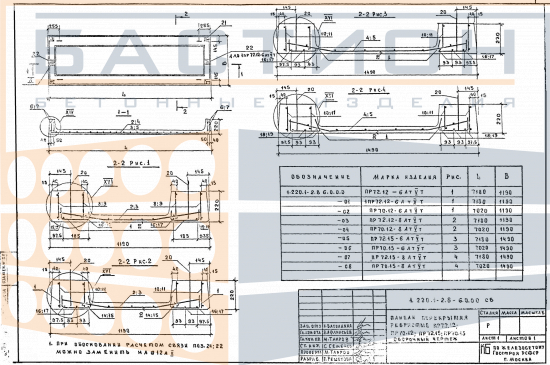

Плита перекрытия ребристая ПР 72.15-8 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 72.15-8 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.220.1-2, выпуск 8, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость при изгибе. Работа ребер как элементов жесткости позволяет перекрывать пролеты до 7,2 м без дополнительных опор. Масса изделия, равная 3325 кг, требует применения грузоподъемной техники соответствующей грузоподъемности. Опирание плиты осуществляется на несущие конструкции по проектным отметкам; глубина опирания и способ анкеровки задаются рабочей документацией. Типичная ошибка — монтаж с недостаточной глубиной опирания или перекосом, что может привести к образованию трещин в ребрах.

Область применения и технические особенности

Монтаж плиты выполняется в составе сборного перекрытия с опиранием на поперечные или продольные несущие элементы. Сопряжение смежных плит осуществляется через омоноличивание швов, что обеспечивает пространственную жесткость диска перекрытия.

• Плита укладывается ребрами вниз; продольные ребра должны опираться на несущие стены, балки или ригели. Опирание производится на выровненную поверхность с распределяющим растворным слоем.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как они участвуют в передаче сдвигающих усилий. Повреждение торцов снижает несущую способность.
• Смежные плиты соединяются между собой путем омоноличивания швов бетоном класса не ниже B15. Армирование швов выполняется по проектным указаниям.
• Монтажные петли предназначены для строповки; после установки петли могут быть отогнуты или срезаны в соответствии с проектом. Не допускается подъем плиты с использованием петель в качестве единственного крепления.
• Перед монтажом необходимо проверить соответствие отметок опорных площадок. Допуски на плоскость опирания — не более 5 мм на 2 метра.
• При перекрытии ячеек с инженерными коммуникациями отверстия под проход труб должны быть выполнены по проекту; сверление или пробивка отверстий в ребрах и торцевых зонах запрещена.

Таким образом, монтаж плиты требует строгого соблюдения проектного положения и последовательности операций. Нарушение технологии опирания или стыковки может привести к необходимости усиления узлов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам, по одной вертикальной линии. Высота штабеля устанавливается с учетом массы изделий и устойчивости, но не должна превышать значений, указанных в проекте складирования. Кромки и торцы защищаются от ударов.

Транспортировка осуществляется железнодорожным или автомобильным транспортом с фиксацией изделий от продольного и поперечного смещения. Плиты укладываются на транспортное средство в один или несколько рядов с обязательным использованием разделительных прокладок. Запрещается перевозка плит навалом. При погрузке и выгрузке следует исключить ударные нагрузки на ребра и торцы.
