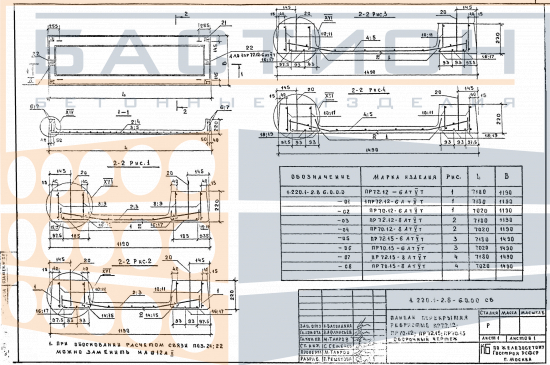

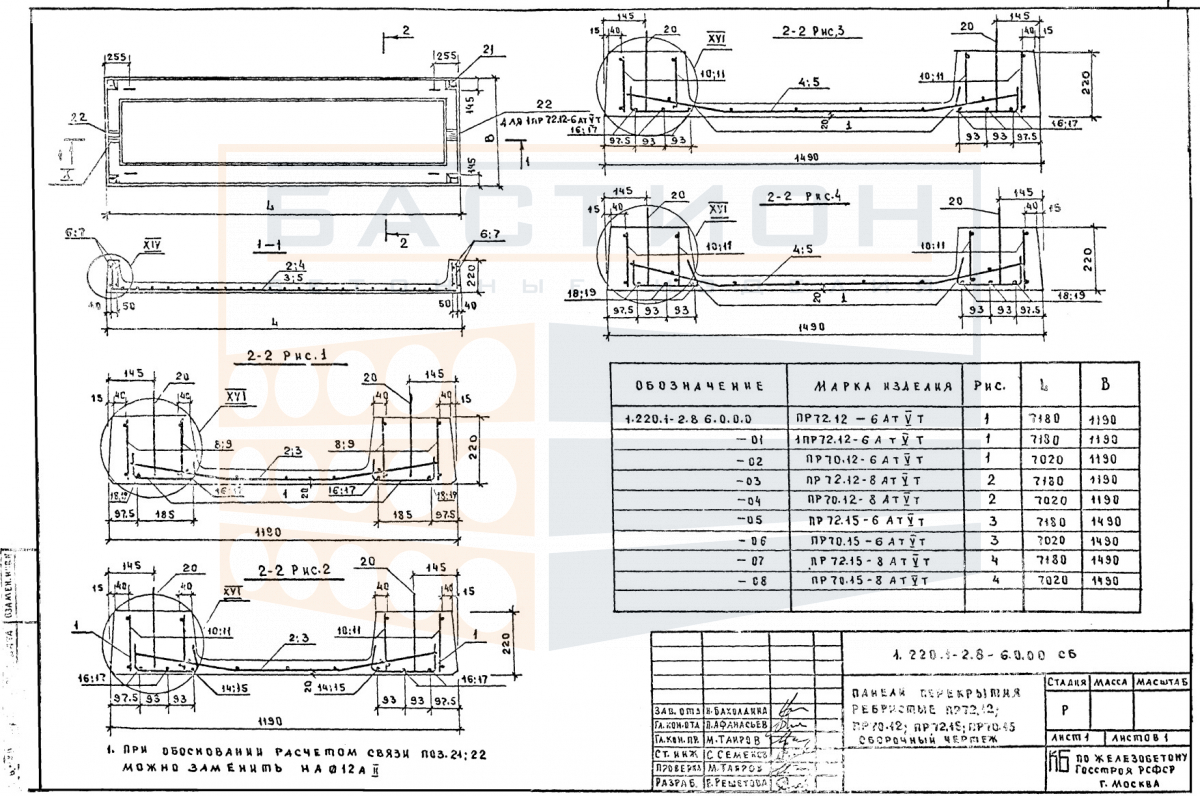

Плита перекрытия ребристая ПР 70.12-8 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 70.12-8 АтVт серии 1.220.1-2 выпуска 8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия.

Изделие предназначено для восприятия постоянных и временных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены или ригели. Ребристая конструкция обеспечивает повышенную жесткость при относительно малом расходе материалов, однако требует строгого соблюдения проектного положения в пролете. Ошибки при опирании или повреждение ребер могут привести к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты ПР 70.12-8 выполняется на опорные конструкции в соответствии с проектной документацией серии 1.220.1-2. Опирание осуществляется по коротким сторонам на стены, балки или ригели. Торцевые зоны плиты не должны повреждаться при строповке. Продольные ребра ориентируются вдоль пролета. Швы между смежными плитами омоноличиваются по проектному решению.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки и передавая их на стены или ригели.
• Требует проектной глубины опирания, которая задается рабочей документацией серии; недостаточное опирание снижает допустимую нагрузку.
• Ребра плиты являются основными несущими элементами, поэтому при разгрузке и складировании не допускается опирание на них без прокладок.
• Монтаж выполняется с использованием траверс или стропов за монтажные петли; перекос поднимаемой плиты не допускается.
• Швы между плитами заполняются бетоном с последующим уплотнением; конструкция перекрытия приобретает проектную жесткость после набора прочности бетона омоноличивания.
• Местные отверстия в плите для пропуска коммуникаций выполняются только по согласованию с проектной организацией, чтобы исключить ослабление ребер.
• Типичная ошибка — монтаж с нарушением ориентации ребер относительно опор или установка плиты на неподготовленное основание с неровностями, что приводит к трещинам.

Таким образом, правильная установка плиты перекрытия ПР 70.12-8 в проектное положение и качественное омоноличивание стыков являются условиями надежной работы перекрытия. Все монтажные операции должны выполняться под техническим контролем.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого неагрессивного материала устанавливаются в местах опирания плиты (под торцами — в зоне ребер). Прокладки должны располагаться строго одна над другой по вертикали во избежание изгиба плиты. Высота штабеля определяется условиями недопущения повреждения нижних изделий.

Транспортировка плит производится в кузове автомобиля с фиксацией от смещения. Погрузка и выгрузка выполняются с помощью крана требуемой грузоподъемности с использованием стропов или траверс. Запрещается перевозка плит навалом, а также сбрасывание или деформация монтажных петель. При разгрузке необходимо исключить удары о выступающие части кузова или другие грузы.
