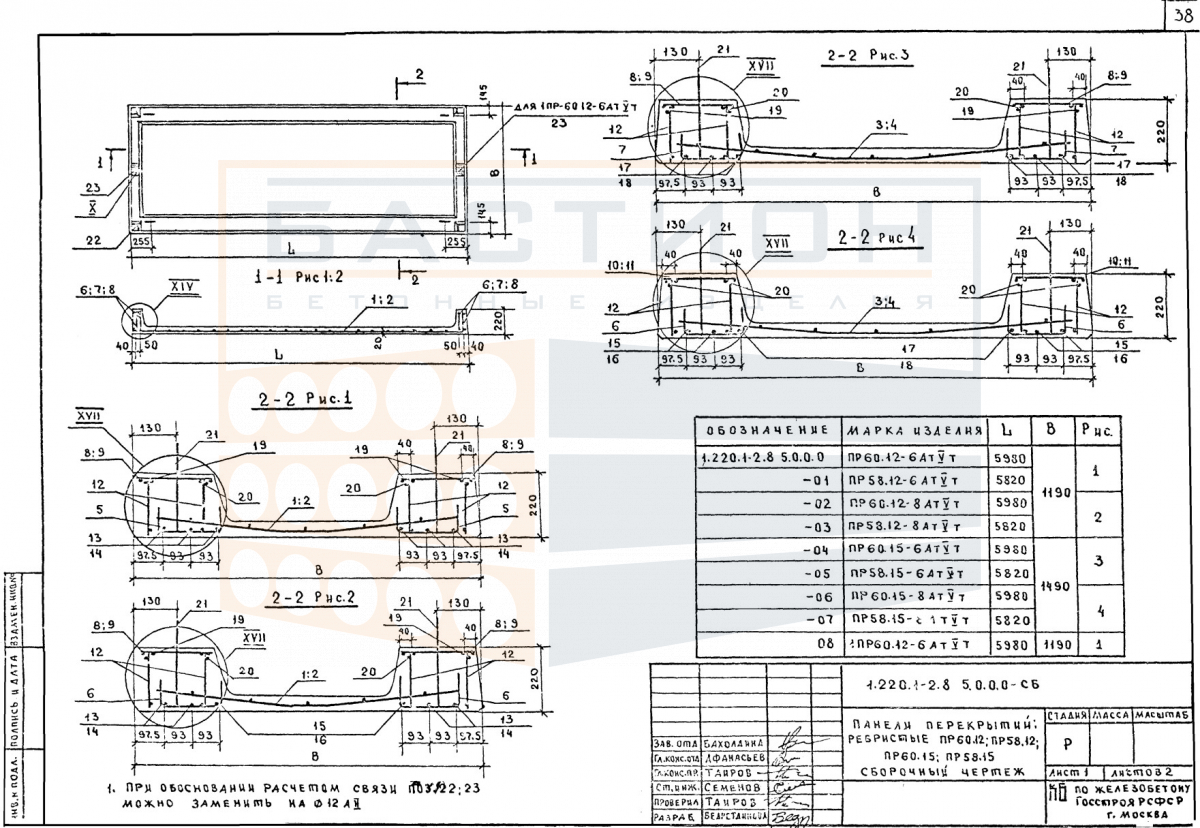

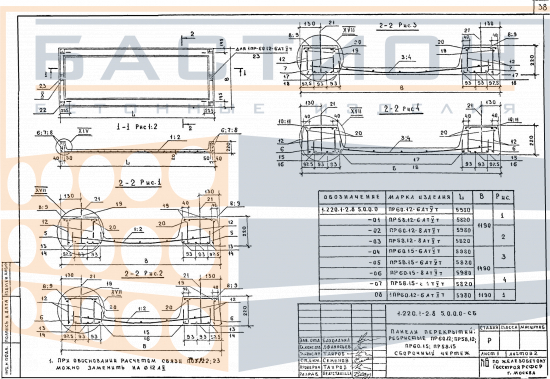

Плита перекрытия ребристая ПР 58.12-6 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 58.12-6 АтVт, серия 1.220.1-2, вып. 8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие эксплуатационных нагрузок от пола, оборудования, перегородок и людей. Ребристая конструкция плиты позволяет перекрывать пролеты с повышенной жесткостью и сниженной собственной массой по сравнению со сплошными плитами аналогичного назначения.

Типоразмер ПР 58.12-6 относится к серии 1.220.1-2, выпуск 8, которая регламентирует параметры опирания, армирования и несущей способности для соответствующих пролетов и нагрузок. При монтаже плиты необходимо обеспечить проектное положение ребрами вниз и опирание на несущие стены, балки или ригели. Ошибки при установке, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к перераспределению усилий и снижению надежности перекрытия.

Область применения и технические особенности

Плиты серии 1.220.1-2 предназначены для сборных железобетонных перекрытий жилых, общественных и производственных зданий. Монтаж выполняется с опиранием на несущие конструкции по проектным отметкам. Ребра плиты выступают в роли балок, воспринимающих изгибающие моменты в пролете. Для обеспечения совместной работы элементов перекрытия предусмотрено омоноличивание швов и анкеровка в соответствии с рабочими чертежами серии.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели через опорные зоны, расположенные по торцам ребер.
• Правильная ориентация изделия: ребрами вниз, рабочая арматура расположена вдоль продольной оси плиты, что обеспечивает восприятие изгибающих моментов.
• Требуется проектная глубина опирания, задаваемая в альбоме серии 1.220.1-2; отклонение от нормы ведет к снижению расчетной несущей способности и риску разрушения опорного узла.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как в них расположены зоны передачи усилий от арматуры на бетон; сколы торцов не допускаются.
• Монтажные петли используются только для подъема; после установки и омоноличивания швов они могут быть обрезаны или загнуты по проекту, но не удалены с повреждением бетона.
• Швы между смежными плитами заполняются бетоном или раствором для обеспечения монолитности перекрытия и распределения горизонтальных нагрузок; качество заполнения контролируется.

Соблюдение указанных требований при монтаже гарантирует проектное распределение усилий и долговечность перекрытия. Контроль положения плит и качества заполнения швов выполняется по рабочей документации серии.

Правила хранения и транспортировки изделия

Плиты складируют в горизонтальном положении на ровном твердом основании. В местах опирания (в зоне расположения ребер) устанавливаются деревянные или бетонные прокладки. Прокладки должны располагаться строго по вертикали во всех рядах штабеля, чтобы исключить изгиб и растрескивание от неравномерной осадки. Высота штабеля и количество рядов определяются по схеме складирования с учетом массы изделий и условий площадки.

Транспортировка осуществляется с фиксацией плиты в кузове транспортного средства для предотвращения смещения и перекоса. Перевозка навалом запрещена. Погрузка и разгрузка производятся с использованием монтажных петель и грузозахватных приспособлений соответствующей грузоподъемности. Ударные нагрузки и опирание на слабые кромки не допускаются.
