Плита перекрытия ребристая ПР 58.15-6 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 58.15-6 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Относится к серии 1.220.1-2, выпуск 8, разработанной для сборных железобетонных конструкций производственных и общественных зданий с сеткой колонн 6×12 и 12×12 метров. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при опирании на несущие стены, балки или ригели.

Конструкция рассчитана на эксплуатацию при нормальных температурно-влажностных условиях внутри помещений. Тяжелый бетон и стальное армирование, включая предварительно напряженную арматуру класса АтV, обеспечивают требуемую несущую способность и трещиностойкость. Применение плит данного типоразмера позволяет перекрывать пролеты до 5,8 м в осях при ширине 1,5 м. Правильный монтаж и замоноличивание стыков гарантируют совместную работу плит в составе диска перекрытия.

Область применения и технические особенности

Монтаж плит выполняется на подготовленные опорные поверхности с выверкой по отметкам и осям. Укладка производится на несущие стены, балки или ригели с соблюдением проектной глубины опирания. После монтажа выполняется анкеровка плит и омоноличивание швов бетоном класса не ниже В15 для обеспечения дискретности перекрытия. Замоноличивание также защищает арматуру от коррозии и повышает жесткость конструкции.

• Плита работает в пролете между опорными элементами, передавая вертикальную нагрузку от пола, перегородок, оборудования и временных воздействий на несущие стены или ригели.
• Ребра жесткости воспринимают изгибающие моменты; правильная ориентация ребер вниз обязательна — монтаж с нарушением проектного положения снижает несущую способность.
• Торцевые зоны плиты являются опорными участками; повреждение торцов при транспортировке или разгрузке недопустимо, так как это ослабляет зону анкеровки арматуры.
• Швы между смежными плитами заполняются бетоном по проектному решению; для передачи сдвигающих усилий между плитами применяются сварные соединения закладных деталей.
• Монтажные петли используются только для строповки; после установки петли могут быть отогнуты или срезаны, если это предусмотрено проектом.
• Монтаж на неподготовленное основание с перекосом или недостаточной глубиной опирания ведет к концентрации напряжений и образованию трещин в опорной зоне.

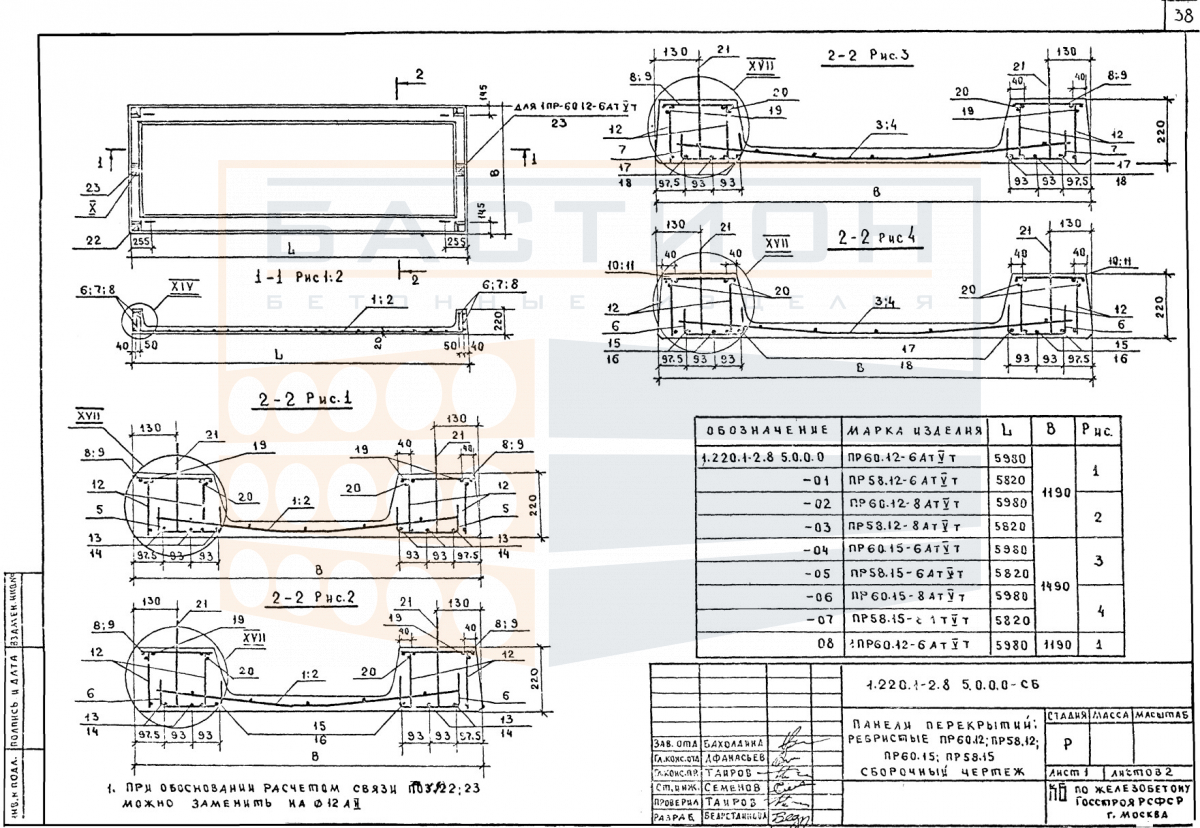

Рабочая документация серии 1.220.1-2 вып. 8 содержит узлы опирания, анкеровки и омоноличивания, которые должны строго соблюдаться при проектировании и производстве работ. Отклонения от проектных параметров снижают надежность перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки из деревянных брусков размещаются строго в опорных зонах; в штабеле прокладки располагаются по одной вертикали для исключения изгибающих усилий. Высота штабеля устанавливается по схеме складирования с учетом массы изделий.

При транспортировке плиты укладываются на ложементы транспортного средства с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещена. Монтажные петли не должны нести нагрузку при перевозке. Погрузка и выгрузка производятся с использованием траверс, исключающих перекос и ударные воздействия на конструкцию.
