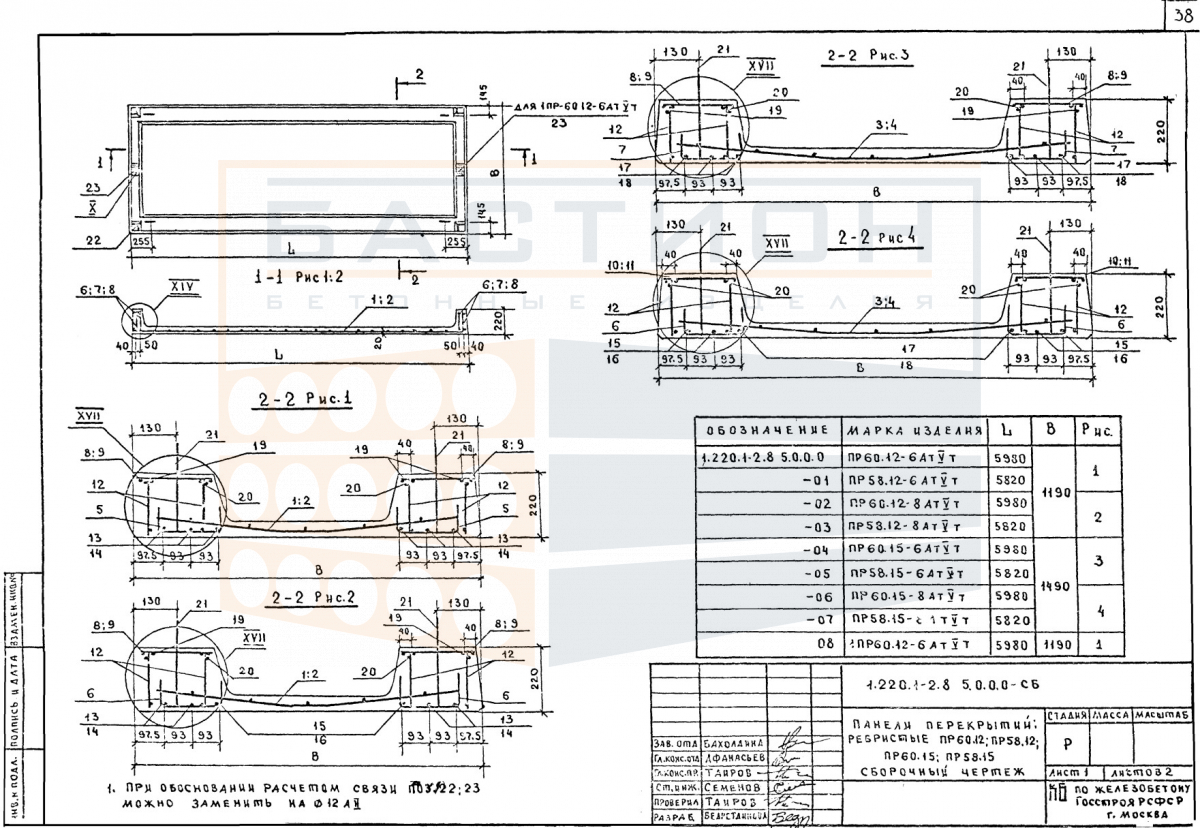

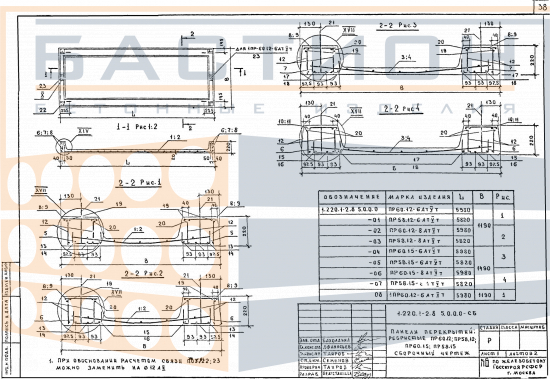

Плита перекрытия ребристая ПР 60.15-6 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 60.15-6 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счет продольных ребер жесткости, работающих в пролете между несущими опорами. Передача усилий осуществляется на стены, балки или ригели через опорные зоны, усиленные поперечными ребрами.

Изделие относится к типовым решениям серии 1.220.1-2, выпуск 8, предназначенным для сборных железобетонных перекрытий промышленных и гражданских зданий. При проектировании и монтаже требуется соблюдение проектной глубины опирания и правильная ориентация ребер — продольные ребра должны располагаться по направлению пролета. Ошибки при опирании или повреждение торцевых зон ребер могут привести к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание производится на несущие элементы (стены, балки, ригели) по проектным узлам. Для обеспечения совместной работы плит в перекрытии швы между ними омоноличиваются, а анкерные связи устанавливаются в соответствии с рабочими чертежами.

• Плита воспринимает временные и постоянные нагрузки от пола, перегородок, оборудования и людей, передавая их на опорные конструкции через продольные ребра.
• Опорные зоны плиты должны располагаться строго на несущих элементах; недопустимо опирание на слабые кромки или частичное опирание.
• При строповке и разгрузке запрещается повреждение торцевых участков ребер и монтажных петель, так как это нарушает работу арматуры в зоне анкеровки.
• Швы между смежными плитами заполняются бетоном класса по прочности не ниже предусмотренного проектом; омоноличивание выполняется после установки всех элементов перекрытия.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без дополнительных проектных решений; несанкционированное штрабление ослабляет конструкцию.
• Маркировка изделия содержит данные о типоразмере, классе арматуры и серии; перед монтажом необходимо сверить маркировку с проектом.

Применение плит серии 1.220.1-2, вып. 8, требует соблюдения проектных решений по анкеровке, омоноличиванию стыков и защите арматурных выпусков. Все отклонения от монтажной схемы должны согласовываться с проектной организацией.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном твердом основании исключающем неравномерную осадку. Под опорные зоны укладываются деревянные прокладки толщиной не менее 50 мм; прокладки соседних рядов должны располагаться строго одна над другой. Высота штабеля определяется грузоподъемностью механизмов и условиями складирования, при этом верхние плиты не должны опираться на ребра или монтажные петли нижних.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий от смещения. Плиты устанавливаются на продольные деревянные брусья, размещаемые под опорными ребрами. Запрещается перевозка навалом, сбрасывание при разгрузке и удары по торцам. Строповка производится за монтажные петли с применением траверс, исключающих перекос.
