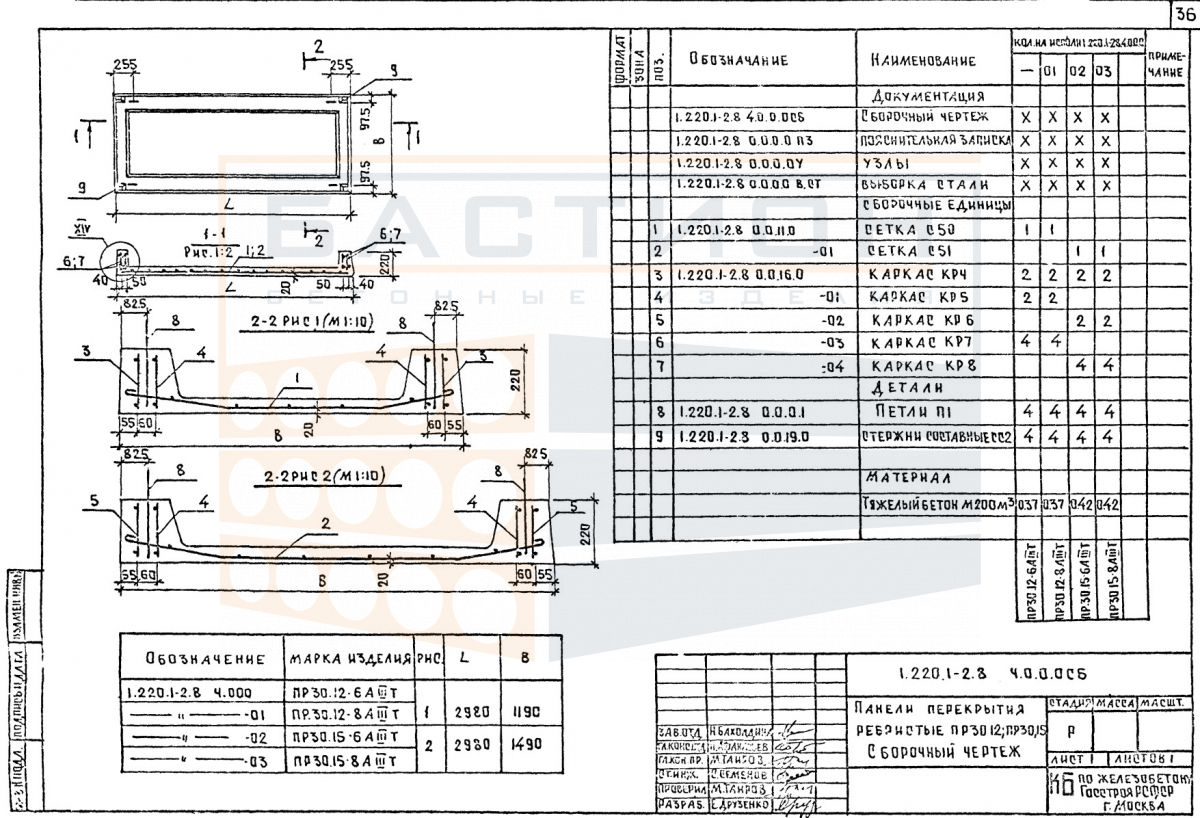

Плита перекрытия ребристая ПР 30.12-6 АIIIт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 30.12-6 АIIIт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.220.1-2, выпуск 8, и предназначено для восприятия эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при относительно малом собственном весе.

Плита ПР 30.12-6 используется в составе сборных железобетонных перекрытий промышленных, гражданских и складских зданий. Опирание производится по коротким сторонам на несущие элементы каркаса. Ребра ориентируются в пролете и работают как изгибаемые элементы, поэтому монтаж с нарушением проектного положения ребер недопустим. Неправильная ориентация или недостаточная глубина опирания могут привести к снижению несущей способности и появлению трещин в зоне сопряжения.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на предварительно выверенные опорные поверхности стен, балок или ригелей. Глубина опирания и схема анкеровки определяются рабочей документацией объекта. Строповка производится за монтажные петли с использованием траверс, обеспечивающих равномерное натяжение стропов. После укладки смежных элементов швы между плитами заполняются бетоном или раствором по проекту. Ребристая геометрия требует аккуратного стыкования элементов во избежание перепадов высот и нарушения плоскости перекрытия.

• Изделие рассчитано на работу в пролете между опорами; несущая способность реализуется за счет совместной работы продольных ребер и верхней полки плиты.
• Опирание осуществляется по коротким сторонам; монтаж с опиранием по длинным сторонам или на ребра запрещен без специального расчета.
• Торцевые зоны плиты содержат зоны анкеровки напрягаемой арматуры; повреждение торцов при строповке, разгрузке и складировании не допускается.
• Швы между смежными плитами омоноличиваются в соответствии с проектными указаниями для обеспечения дискретности перекрытия и восприятия горизонтальных усилий.
• При монтаже на неподготовленное основание (неровности, мусор, лед) возможно нарушение проектного положения и локальные повреждения бетона в зонах опирания.
• Монтажные петли после установки плиты загибаются или срезаются, если иное не предусмотрено проектом, для исключения коррозионного повреждения.

Соблюдение проектных параметров опирания и качества заделки швов обеспечивает равномерную передачу нагрузки и предотвращает образование трещин в эксплуатируемом перекрытии. Перед монтажом следует проверить соответствие фактической геометрии плиты данным маркировки и сопроводительной документации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку грунта. Между штабелями и под нижним рядом укладываются деревянные прокладки в местах, соответствующих опорным зонам плиты. Прокладки соседних рядов располагаются строго по одной вертикали во избежание изгибающих нагрузок на свесы. Высота штабеля ограничивается с учетом массы изделия и устойчивости стопы, но не более норм, установленных для данного типоразмера.

Транспортировка производится в специально оборудованных транспортных средствах, обеспечивающих фиксацию плит от смещения и опрокидывания. Элементы укладываются на деревянные подкладки с разделением между собой. Перевозка навалом или с опиранием на монтажные петли не допускается. Во время погрузки и разгрузки исключаются ударные воздействия, перекос стропов и контакт ребер с жесткими элементами крепления.
