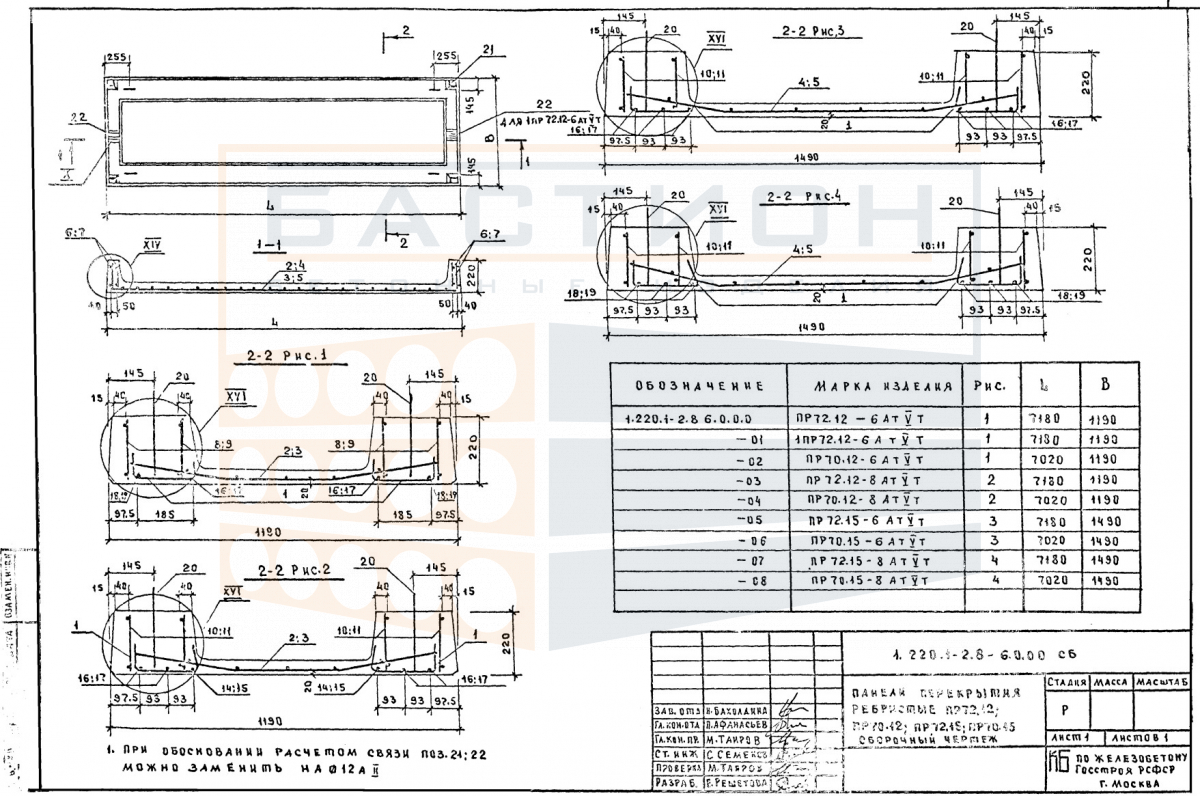

Плита перекрытия ребристая ПР 72.15-6 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 72.15-6 АтVт, относящаяся к серии 1.220.1-2 выпуск 8, — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок от собственного веса, полезной нагрузки от людей, оборудования и перегородок с последующей передачей усилий на несущие опоры.

Изделие используется в составе сборных перекрытий с шагом несущих конструкций 6 или 7,2 метра, что соответствует длине плиты 7180 мм. Опирание выполняется по коротким сторонам на стены, балки или ригели. Неправильная ориентация ребер или недостаточная глубина опирания приводят к перераспределению напряжений и риску разрушения. Торцевые зоны плиты содержат закладные детали и участки анкеровки арматуры, их повреждение при монтаже или складировании не допускается.

Область применения и технические особенности

Монтаж плит ПР 72.15-6 выполняется после выверки опорных поверхностей по отметкам и осям. Опирание осуществляется по проектной схеме, как правило, на железобетонные ригели или кирпичные стены. Строповка производится за монтажные петли, расположенные в опорных зонах. После установки швы между плитами омоноличиваются бетоном для обеспечения совместной работы перекрытия.

• Ребристая конструкция с продольными и поперечными ребрами жесткости, воспринимающими изгибающие нагрузки в пролете.
• Опирание по коротким сторонам на несущие элементы с проектной глубиной, указанной в рабочей документации.
• Ориентация ребрами вниз при монтаже; переворот изделия не допускается.
• Торцевые зоны — участки анкеровки арматуры, их повреждение при строповке, разгрузке и складировании запрещено.
• Монтажные петли расположены в опорных зонах; строповка возможна только за эти элементы.
• Швы между плитами заполняются бетоном по проекту, обеспечивая дискретное соединение и распределение нагрузки.

При монтаже необходимо контролировать совпадение монтажных осей и опорных зон. Отклонения от проектного положения снижают несущую способность перекрытия и могут вызвать деформации.

Правила хранения и транспортировки изделия

Хранение плит ПР 72.15-6 осуществляется в горизонтальном положении на ровном, очищенном основании. Прокладки из дерева или других эластичных материалов размещаются в опорных зонах под продольными ребрами; при штабелировании прокладки должны располагаться строго одна над другой по вертикали. Высота штабеля и количество рядов определяются условиями склада, но не должны создавать концентрацию напряжений в нижних плитах.

Транспортировка производится в кузове автомобиля или на железнодорожной платформе с фиксацией изделий от продольных и поперечных смещений. Строповка при погрузке и выгрузке осуществляется только за монтажные петли; перевозка навалом с опиранием на ребра или углы не допускается. Необходимо исключить ударные нагрузки и резкие перемещения.
