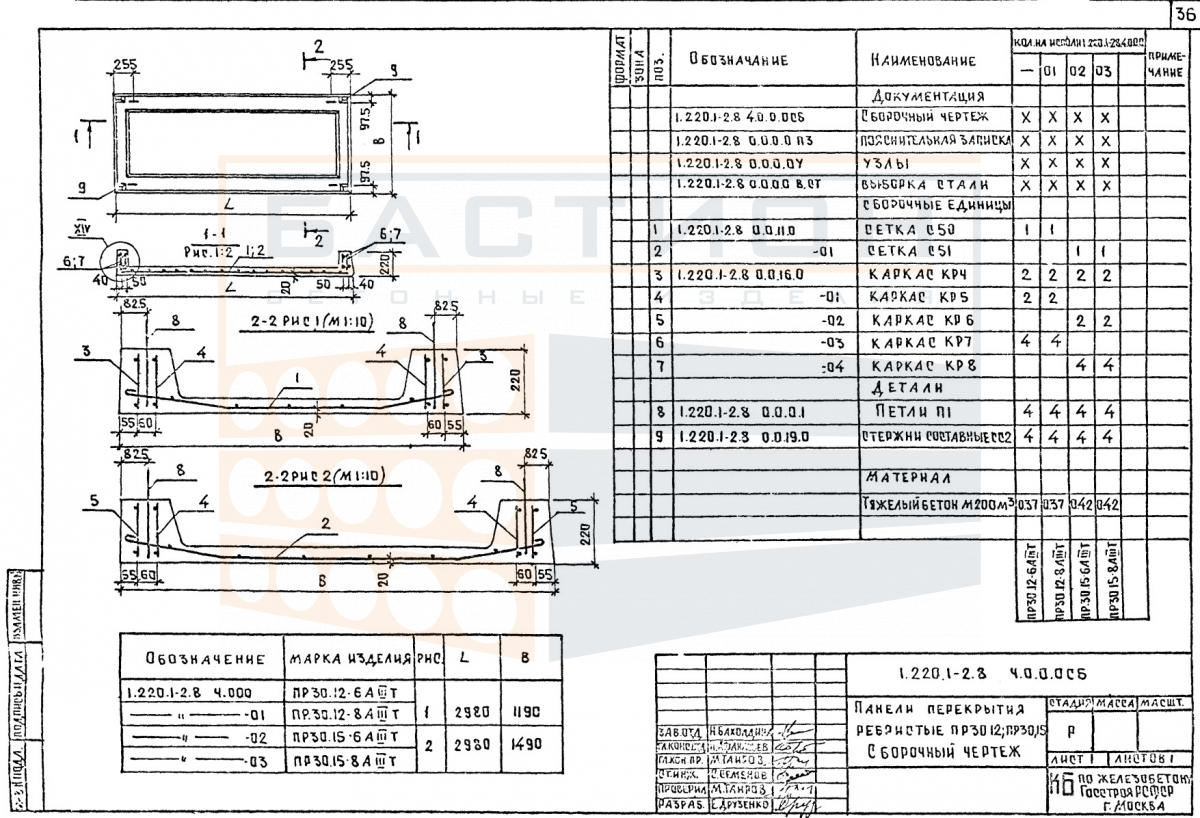

Плита перекрытия ребристая ПР 30.15-6 АIIIт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 30.15-6 АIIIт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных, подвальных или технических перекрытий. Изделие относится к серии 1.220.1-2 выпуск 8 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при относительно меньшей материалоемкости по сравнению со сплошными плитами аналогичного пролета.

Плиты ПР 30.15-6 применяются в зданиях с железобетонным или стальным каркасом, где шаг несущих конструкций соответствует номинальным размерам плиты. Опирание осуществляется по двум сторонам (продольным ребрам) на ригели, стены или балки. Вертикальные нагрузки передаются через ребра, работающие на изгиб, а полка плиты обеспечивает распределение нагрузки между ребрами. При проектировании учитывается совместная работа плит в составе диска перекрытия, что требует омоноличивания швов и анкеровки в соответствии с рабочими чертежами серии.

Область применения и технические особенности

Монтаж плит производится с помощью крана с использованием монтажных петель. Перед установкой проверяется горизонтальность опорных поверхностей. Глубина опирания задается проектом и должна соответствовать требованиям серии. Смещение плит от проектных осей не допускается. После установки швы между плитами замоноличиваются бетоном класса по проекту.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки от собственного веса, пола, перегородок и временных нагрузок.
• Ребра плиты выполняют функцию продольных балок, обеспечивая жесткость конструкции и равномерное распределение усилий на опоры.
• Опирание плиты осуществляется только по торцевым зонам ребер; опирание полки на промежуточные элементы не предусматривается.
• Торцевые участки плиты и монтажные петли не должны повреждаться при строповке и разгрузке, так как это влияет на несущую способность и безопасность монтажа.
• Швы между смежными плитами заполняются бетоном по проектному решению для формирования жесткого диска перекрытия и передачи горизонтальных усилий.
• Монтажное положение плиты проверяется по разбивочным осям и отметкам; перекосы и неравномерное опирание не допускаются.
• Ребра плиты должны быть направлены вниз при монтаже в перекрытие; переворот ребрами вверх не допускается, так как нарушается работа конструкции на изгиб.

Выбор типоразмера плиты и схема армирования определяются проектными нагрузками и пролетом. Для уточнения монтажных узлов и параметров опирания следует руководствоваться рабочими чертежами серии 1.220.1-2 выпуск 8.

Правила хранения и транспортировки изделия

Хранение плит должно производиться на ровном твердом основании, исключающем просадку и перекос. Изделия укладываются в горизонтальном положении в штабели с прокладками из деревянных брусков, расположенными строго напротив опорных зон ребер. Прокладки в соседних рядах должны совпадать по вертикали, чтобы избежать изгибающих нагрузок на плиту. Высота штабеля определяется проектом складирования с учетом массы и габаритов плит.

При транспортировке плиты закрепляются в кузове автомобиля с помощью инвентарных упоров и ремней, исключающих продольное и поперечное смещение. Перевозка навалом запрещена. Погрузка и разгрузка производятся за монтажные петли, без ударов и свободного падения. Строповка должна исключать опирание тросов на острые кромки ребер.
