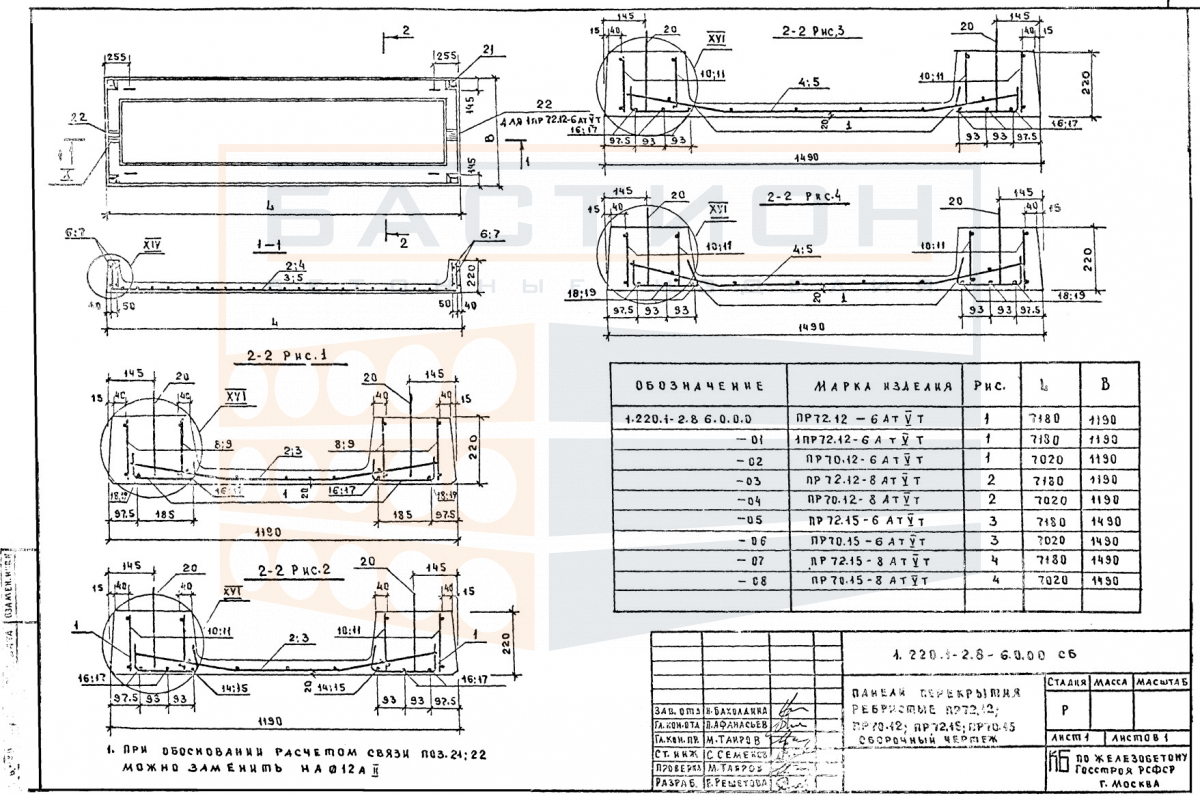

Плита перекрытия ребристая ПР 70.15-6 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 70.15-6 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и способность воспринимать изгибающие нагрузки от пола, перегородок, оборудования и временных воздействий. Изделие относится к серии 1.220.1-2, выпуск 8, которая регламентирует типоразмеры и конструктивные решения для сборных перекрытий.

Плита предназначена для укладки на несущие стены, балки или ригели с опиранием по коротким сторонам. Проектное положение предполагает ориентацию ребрами вниз, что обеспечивает работу ребер как элементов жесткости, воспринимающих растягивающие усилия в нижней зоне. Неправильная ориентация или недостаточная глубина опирания могут привести к перераспределению усилий и снижению несущей способности перекрытия. Монтаж плиты выполняется с использованием крана за монтажные петли, после чего производится выверка положения по осям и отметкам.

Область применения и технические особенности

Плита ребристая применяется в зданиях различного назначения с шагом колонн или стен, соответствующим длине плиты. Укладка производится на выровненные опорные поверхности с проектным зазором между смежными элементами. Сопряжение плит между собой и с несущими конструкциями выполняется путем омоноличивания швов и анкеровки выпусков арматуры по проектным решениям.

• Ребристая конструкция с высотой сечения 220 мм позволяет перекрывать пролеты до 7 м при ширине плиты 1490 мм, обеспечивая жесткость и несущую способность при минимальном расходе материалов.
• Опирание плиты производится на несущие стены, балки или ригели; глубина опирания задается рабочей документацией и контролируется при монтаже для исключения изгиба консолей.
• Торцевые зоны плиты, контактирующие с опорами, не должны повреждаться при строповке и разгрузке — повреждение бетона в этих участках снижает сопротивление срезу.
• Продольные ребра ориентированы в направлении пролета и совместно с поперечными ребрами образуют пространственную решетку, воспринимающую изгибающий момент и поперечную силу.
• Монтажные петли расположены в верхней плите; подъем и перемещение осуществляются за все петли равномерно, без рывков и перекосов.
• После установки плиты швы заполняются бетоном по проекту, что обеспечивает совместную работу смежных элементов и передачу горизонтальных усилий.

Омоноличивание стыков и анкеровка плит в несущих конструкциях выполняются в соответствии с чертежами серии 1.220.1-2. Запрещается опирание плиты на неподготовленное основание, а также смещение опорных зон за пределы проектных отметок.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Допускается штабелирование с использованием деревянных прокладок, укладываемых строго в местах расположения ребер (опорные зоны). Прокладки располагаются по вертикали в каждом ряду, исключая прогиб плиты под собственным весом. Высота штабеля ограничивается требованиями устойчивости и возможностями погрузочной техники. Запрещается сбрасывание плит при разгрузке, а также опирание на слабые кромки или торцы.

Транспортировка осуществляется в кузове автомобиля или на железнодорожной платформе с надежной фиксацией от продольного и поперечного смещения. Плиты укладываются на деревянные подкладки, расположенные под ребрами. Во время перевозки исключаются ударные нагрузки и контакт между изделиями. Монтажные петли не должны подвергаться нагрузкам, превышающим расчетные. При погрузке и выгрузке применяются траверсы или стропы, обеспечивающие равномерное распределение усилий.
