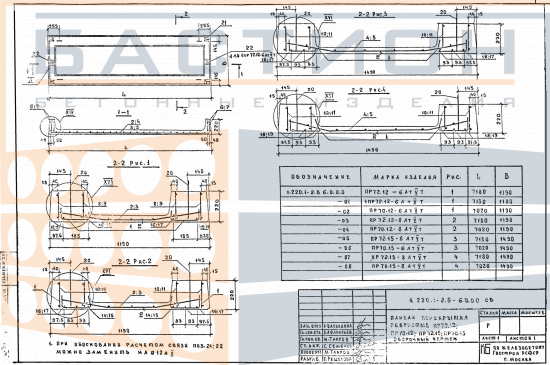

Плита перекрытия ребристая ПР 70.15-8 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 70.15-8 АтVт, серия 1.220.1-2, вып. 8, — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребра плиты воспринимают изгибающие нагрузки и обеспечивают пространственную жесткость конструкции, а полка работает на сжатие в верхней зоне. Изделие относится к решениям серии 1.220.1-2, которая регламентирует геометрические параметры, армирование и узлы сопряжения.

Плита предназначена для укладки на несущие ригели, балки или стены с опиранием по коротким сторонам. От правильной ориентации ребер (продольное направление пролета) и соблюдения проектной глубины опирания зависит равномерность передачи нагрузки на опорные конструкции. При монтаже необходимо выверять положение плиты по осям и отметкам, чтобы избежать перекосов и неравномерного обжатия опорных зон.

Область применения и технические особенности

Монтаж плит выполняется с использованием монтажных петель. Перед установкой опорные поверхности очищаются и выравниваются. Плита укладывается на слой цементно-песчаного раствора, обеспечивающий плотное прилегание к опоре и распределение усилий. Смежные плиты соединяются между собой через швы, которые после монтажа омоноличиваются бетоном для создания жесткого диска перекрытия.

• Плита работает в пролете между опорами, воспринимая равномерно распределенные нагрузки от пола, перегородок, оборудования и людей.
• Ребра ориентируются в продольном направлении; неправильная ориентация приводит к перераспределению усилий и снижению несущей способности.
• Торцевые зоны не должны повреждаться при строповке; монтажные петли используются только для подъема в проектное положение.
• Глубина опирания на несущие конструкции устанавливается проектом; недостаточное опирание вызывает концентрацию напряжений.
• Серия 1.220.1-2 определяет типы опорных узлов, размеры закладных деталей и схему анкеровки плиты в перекрытии.
• После укладки выполняется омоноличивание швов и стыков с выпусками арматуры для обеспечения совместной работы плит.
• При монтаже не допускается перекос плиты относительно опорной плоскости; основание должно быть выверено по отметкам.

Соответствие монтажных параметров требованиям серии 1.220.1-2 и проектной документации обеспечивает расчетную работу перекрытия в течение срока эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (торцы) укладываются деревянные прокладки. Прокладки смежных ярусов располагаются строго по одной вертикали, исключая изгиб плиты. Штабелирование выполняется по схеме, исключающей повреждение ребер и монтажных петель.

Транспортировка осуществляется в кузове с фиксацией от продольного и поперечного смещения. Укладка плит друг на друга допускается только с прокладками в опорных зонах. Перевозка навалом запрещена. При погрузке и разгрузке исключаются ударные нагрузки на торцы и ребра, а также рывки за монтажные петли.
