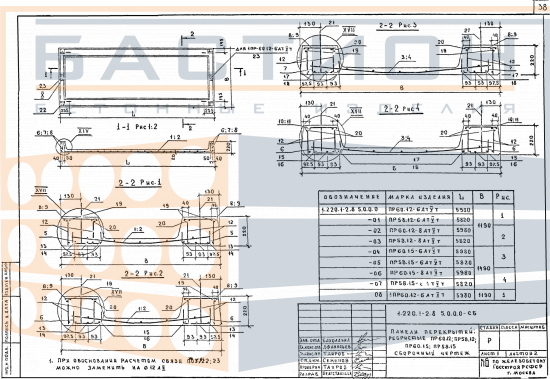

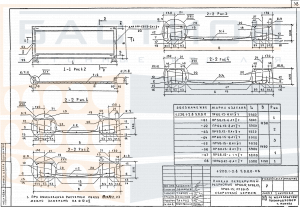

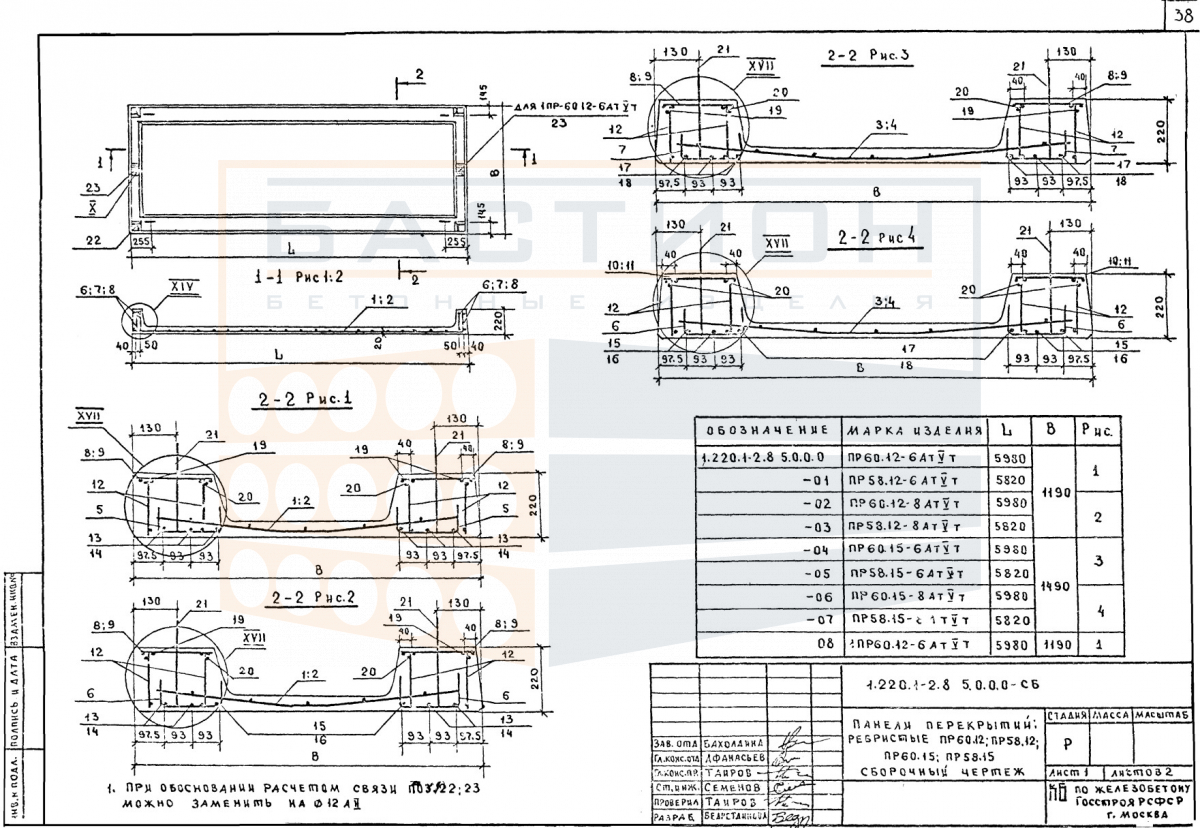

Плита перекрытия ребристая ПР 60.12-8 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 60.12-8 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.220.1-2, выпуск 8, предназначенной для сборных перекрытий с опиранием на несущие стены или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает высокую жесткость при изгибе и позволяет перекрывать пролеты до 6 м с восприятием равномерно распределенных и сосредоточенных нагрузок от пола, перегородок, оборудования и людей.

Плита укладывается на опорные конструкции по проектным отметкам с опиранием продольных ребер на ригели, балки или стены. Неправильная ориентация ребер, недостаточная глубина опирания или повреждение торцевых зон при монтаже приводят к перераспределению усилий, образованию трещин и снижению несущей способности. Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проектному решению для обеспечения совместной работы и герметизации стыков.

Область применения и технические особенности

Монтаж плиты выполняется после выверки опорных поверхностей по высоте и горизонтальности. Плита опирается продольными ребрами на несущие элементы с глубиной опирания, заданной в рабочей документации. Плита не рассчитана на опирание поперечными сторонами. Передача нагрузки осуществляется через ребра, поэтому не допускается установка плиты на опоры с нарушением продольной ориентации.

• Плита работает в пролете между несущими опорами, передавая нагрузку через ребра на ригели, балки или стены. Проектная глубина опирания и схема раскладки определяются по серии 1.220.1-2, выпуск 8.
• Торцевые зоны плиты (места расположения ребер и арматурных выпусков) не должны повреждаться при строповке, разгрузке и монтаже. Сколы и трещины в опорных участках снижают расчетную несущую способность.
• Швы между плитами омоноличиваются после укладки путем заполнения шва бетоном класса не ниже бетона плиты. В зависимости от проектного решения выполняется анкеровка выпусков арматуры для обеспечения жесткости диска перекрытия.
• Монтажное положение плиты проверяется по разбивочным осям и отметкам. Допустимое отклонение от горизонтальной плоскости не должно превышать значений, указанных в проекте производства работ.
• Запрещается опирать плиту на неподготовленное основание, а также использовать ее для опирания других конструкций до полного замоноличивания швов и набора прочности бетона.
• Пустоты в ребрах (если предусмотрены конструкцией) не используются для прокладки инженерных коммуникаций без специального проектного обоснования и усиления.

Соблюдение проектных требований к опиранию и последовательности монтажа обеспечивает восприятие расчетных нагрузок и исключает деформации перекрытия в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из пиломатериала устанавливаются в местах, соответствующих опорным зонам (под ребрами), строго по одной вертикальной линии. Высота штабеля определяется проектом складирования с учетом массы и геометрии изделий. Не допускается опирание плит на слабые кромки, углы и монтажные петли.

При транспортировке плиты размещаются в кузове в горизонтальном положении на деревянных прокладках в опорных зонах. Обязательна фиксация от продольного и поперечного смещения с помощью упоров, инвентарных креплений или страховочных ремней. Запрещается перевозка навалом, с ударными нагрузками и опиранием на незащищенные ребра. Выгрузка производится за монтажные петли с применением траверс для предотвращения перекосов.
