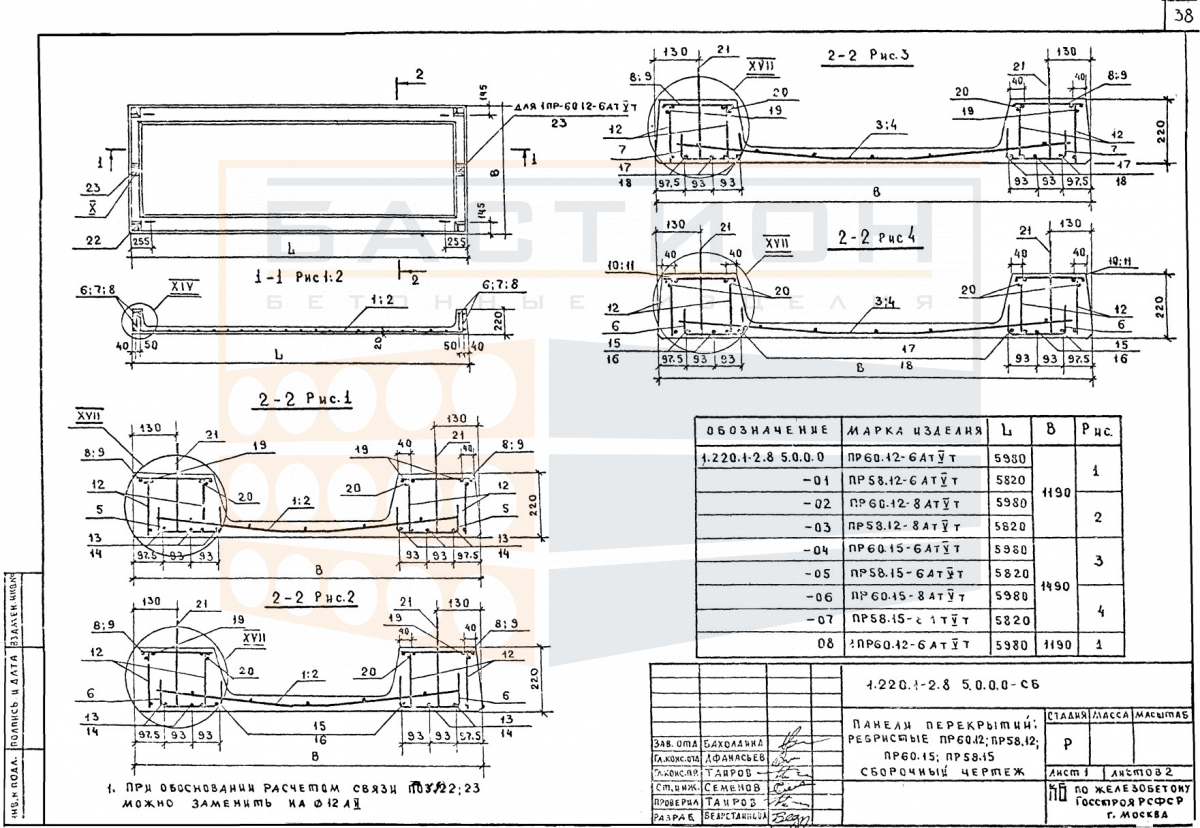

Плита перекрытия ребристая 1ПР 60.12-6 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая 1ПР 60.12-6 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.220.1-2, выпуск 8, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

В составе сборного перекрытия ребристая плита работает совместно с другими элементами каркаса, обеспечивая пространственную жесткость здания. Основная конструктивная особенность — продольные ребра, которые воспринимают изгибающие моменты и распределяют нагрузку на опорные узлы. Применение таких плит характерно для промышленных, общественных и жилых зданий с разрезной схемой опирания.

Область применения и технические особенности

Монтаж плит выполняется на подготовленные опорные поверхности с выверкой по проектным отметкам. Опирание осуществляется по коротким сторонам на балки, ригели или стены с глубиной, заданной рабочими чертежами серии. Ребра плиты ориентированы в продольном направлении и обеспечивают жесткость конструкции при эксплуатации.

• Работает в пролете между несущими опорами, передавая нагрузку на балки, ригели или стены через опорные зоны.
• Ребра жесткости воспринимают изгибающие нагрузки, обеспечивая пространственную устойчивость перекрытия при равномерном и местном загружении.
• Глубина опирания и конструкция узлов сопряжения уточняются по проектной документации серии 1.220.1-2, выпуск 8.
• Монтажное положение проверяется по осям и отметкам; не допускается перекос и установка на неподготовленное основание с отклонениями.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном с последующим омоноличиванием для обеспечения совместной работы.
• Торцевые зоны плит не должны повреждаться при строповке и разгрузке; повреждение ребер или монтажных петель снижает несущую способность.

Соблюдение проектных требований к опиранию и омоноличиванию стыков является обязательным условием для обеспечения расчетной работы перекрытия. Отклонения от схемы монтажа, указанной в серии, могут привести к неравномерному распределению нагрузок и деформациям.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого эластичного материала устанавливаются в местах, соответствующих опорным зонам изделия, строго одна над другой по вертикали. Высота штабеля определяется схемой складирования с учетом массы и геометрии плит; монтажные петли и торцевые кромки не должны контактировать с соседними изделиями.

Транспортировка производится в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом и с опиранием на слабые кромки или ребра. Погрузка и разгрузка выполняются с использованием траверс или строп, исключающих перекос и ударные нагрузки.
