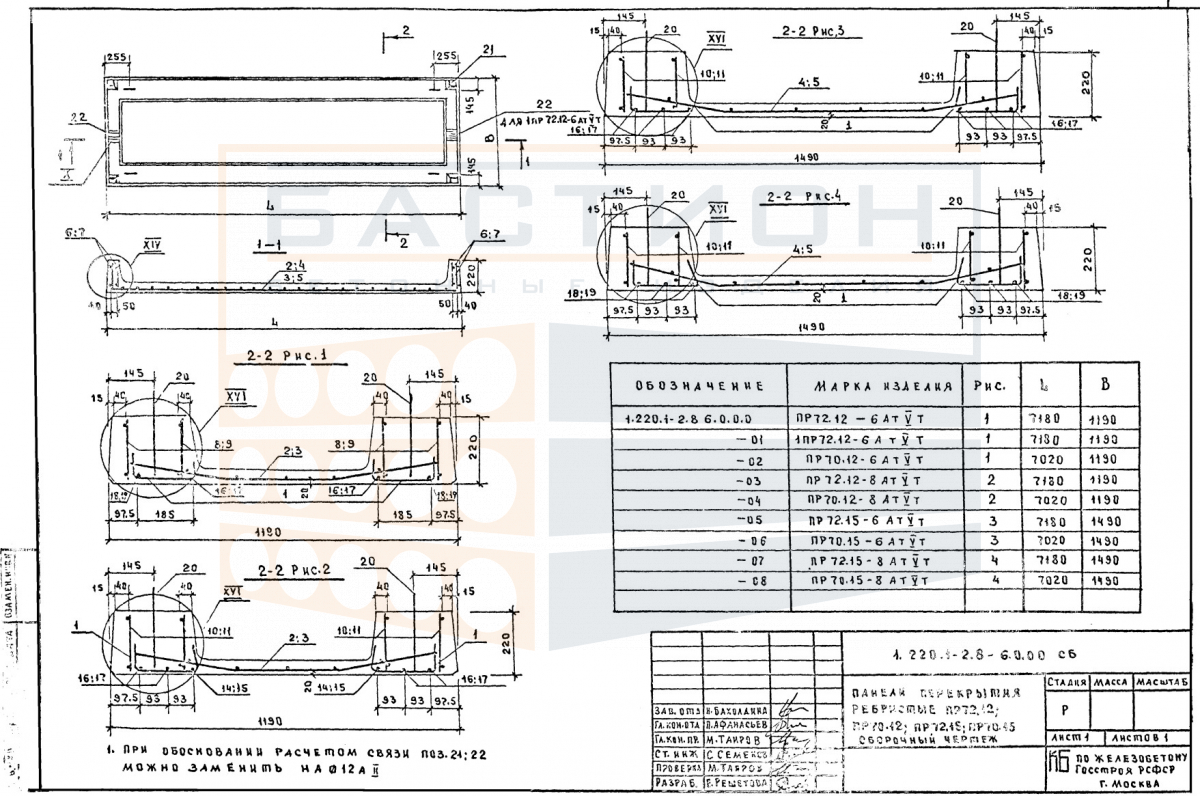

Плита перекрытия ребристая ПР 72.12-8 АтVт, серия 1.220.1-2, вып. 8

Плита перекрытия ребристая ПР 72.12-8 АтVт серии 1.220.1-2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Продольные ребра изделия воспринимают изгибающие нагрузки от веса пола, перегородок, оборудования и временных воздействий, передавая усилия на несущие стены, балки или ригели. Железобетонная конструкция с внутренним стальным армированием обеспечивает жесткость и пространственную работу перекрытия в составе сборного каркаса.

Изделие монтируется в пролете между опорами с проектным опиранием по коротким сторонам. Геометрические параметры — ширина 1190 мм, длина 7180 мм, высота 220 мм — позволяют перекрывать типовые пролеты гражданских и промышленных зданий. Несоблюдение проектной глубины опирания или повреждение торцевых зон при монтаже снижает несущую способность плиты. Сопряжение смежных плит выполняется с заполнением швов раствором или бетоном по проекту. Маркировка по серии 1.220.1-2 вып. 8 определяет размеры, класс арматуры АтV и расчетную нагрузку 8 кН/м², что соответствует типовым эксплуатационным требованиям.

Область применения и технические особенности

Укладка плиты производится на предварительно выверенные опорные поверхности стен или ригелей. Проектное положение фиксируется по осям и отметкам. После монтажа швы между ребрами смежных плит омоноличиваются для обеспечения совместной работы перекрытия. Не допускается опирание плиты на несущие элементы с перекосом или смещением от проектной оси.

• Продольные ребра плиты ориентированы в направлении пролета; при монтаже не допускается изменение проектной ориентации, так как это изменяет схему работы изгибаемого элемента.
• Глубина опирания плиты на стену или ригель должна соответствовать проектной документации — недостаточное опирание снижает несущую способность и может привести к разрушению опорной зоны.
• Торцевые участки плиты в зоне опирания не должны иметь сколов, трещин или повреждений монтажных петель — эти зоны воспринимают максимальные сжимающие и сдвигающие усилия.
• Швы между плитами шириной 10–20 мм заполняются цементно-песчаным раствором марки не ниже проектной для обеспечения жесткости и звукоизоляции перекрытия.
• Монтаж плиты выполняется по захватной схеме с использованием траверсы, строповочные петли должны быть симметрично нагружены.
• Категорически запрещается проводить сварочные работы или забивать дюбели в тело плиты без специального проектного указания — это может повредить арматуру.
• При прокладке инженерных коммуникаций не допускается нарушение целостности ребер и полок плиты без согласования с проектной организацией.

Соблюдение перечисленных условий обеспечивает проектную несущую способность плиты и долговечность перекрытия в целом.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном твердом основании. Под каждую опорную зону (в местах расположения монтажных петель или по концам продольных ребер) устанавливаются деревянные или бетонные прокладки. Прокладки смежных по высоте штабелей должны располагаться строго друг над другом. Высота штабеля не должна превышать значений, при которых возможно смещение или опрокидывание верхних плит. Торцы и продольные ребра должны быть защищены от ударных воздействий; монтажные петли не должны быть повреждены.

Транспортировка плит осуществляется в положении, соответствующем проектному (горизонтально). Изделия размещаются в кузове на деревянных подкладках в зонах опирания и фиксируются от смещения при помощи инвентарных растяжек или упоров. Перевозка навалом или с опиранием на углы запрещена. Погрузка и разгрузка производятся за монтажные петли с использованием траверсы, исключающей перекос строп. При наступлении отрицательных температур необходимо удалить снег и наледь с поверхности плит перед строповкой.
