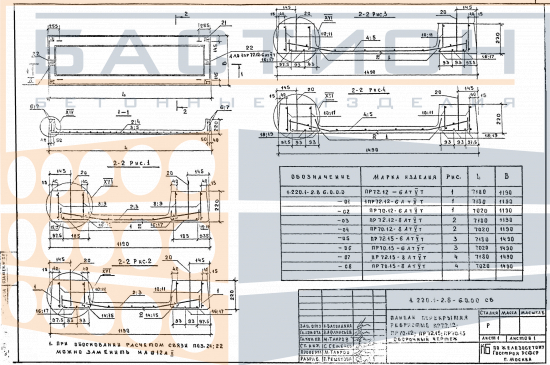

Плита перекрытия ребристая ПР 70.12-6 АтVт, серия 1.220.1-2, вып. 8

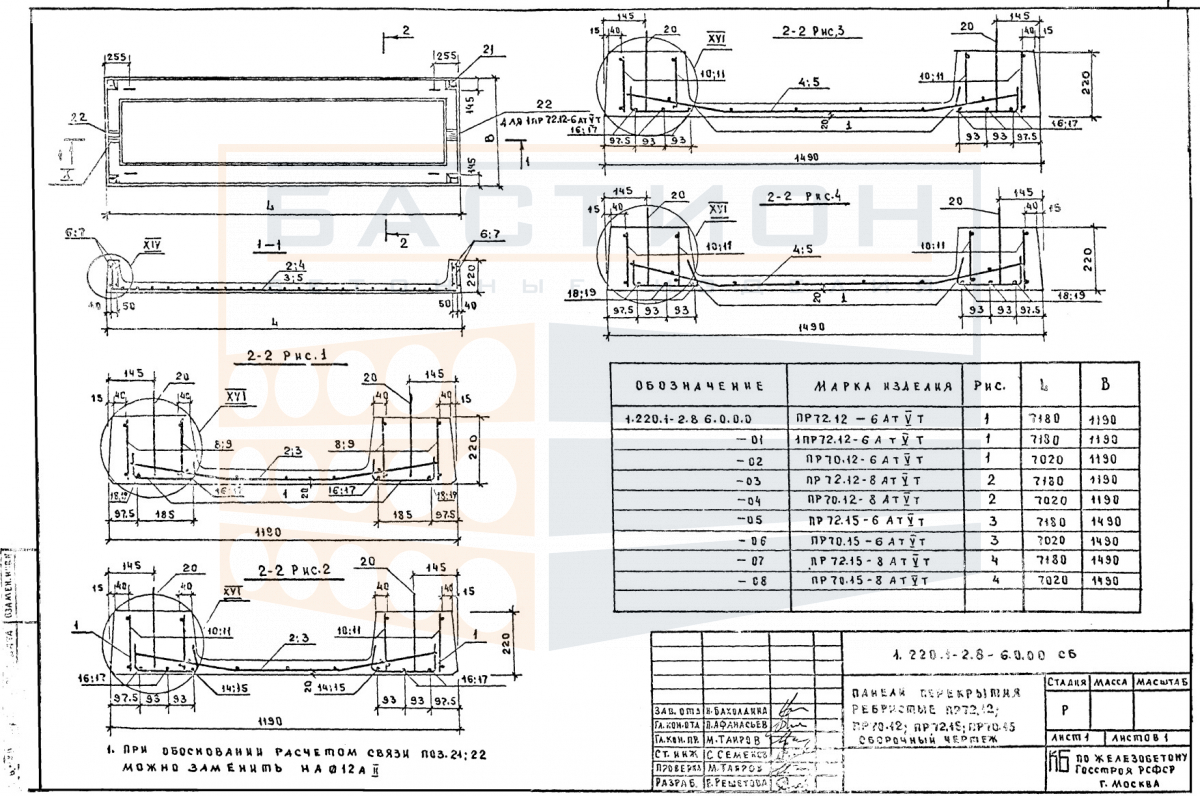

Плита перекрытия ребристая ПР 70.12-6 АтVт — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия, покрытия или технического этажа в зданиях с железобетонным каркасом. Изделие относится к серии 1.220.1-2, выпуск 8, предназначенной для сборных железобетонных перекрытий многоэтажных промышленных и гражданских сооружений. Ребристая структура плиты обеспечивает повышенную жесткость при работе на изгиб, что позволяет перекрывать пролеты с минимальным расходом материалов.

В составе перекрытия плита укладывается на несущие балки или ригели и передает на них эксплуатационные нагрузки от пола, перегородок, оборудования, людей и временных воздействий. Проектное положение плиты фиксируется закладными деталями и последующим омоноличиванием швов. Несоблюдение расчетной схемы опирания может привести к неравномерной передаче усилия и образованию трещин в теле конструкции. Допустимые параметры опирания и армирование узлов сопряжения задаются рабочей документацией серии.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выставленными отметками. Опирание осуществляется по двум коротким сторонам на ригели или стены; глубина опирания определяется проектом. При укладке необходимо обеспечить равномерное заполнение швов бетонной смесью после закрепления плит. Повреждение ребер или торцевых участков при строповке недопустимо, так как это снижает несущую способность. Продольные ребра ориентируются в направлении пролета, воспринимая изгибающие нагрузки.

• Плита рассчитана на восприятие нагрузок от пола, перегородок, оборудования и временных воздействий при работе в составе перекрытия зданий различного назначения.
• Передача усилий на несущие элементы (ригели, балки или стены) происходит через опорные зоны, армированные в соответствии с рабочими чертежами серии 1.220.1-2.
• Монтаж плиты выполняется в проектное положение с фиксацией закладными деталями; швы между смежными элементами заполняются бетоном после выверки положения.
• Продольные ребра служат основными несущими элементами, работающими на изгиб; повреждение ребер при транспортировке или монтаже не допускается, так как это снижает несущую способность плиты.
• Опирание плиты должно осуществляться по всей ширине опорной площадки; перекосы и точечное опирание могут вызвать концентрацию напряжений и разрушение опорного узла.
• Типовые ошибки при монтаже включают недостаточную глубину опирания, отсутствие выравнивающего слоя и неправильную ориентацию ребер относительно направления пролета перекрытия.

Корректное выполнение монтажных операций и соблюдение проектных параметров опирания обеспечивают расчетную работу плиты в пролете. Омоноличивание стыков и анкеровка закладных деталей позволяют конструкции работать как единая жесткая диафрагма, воспринимающая горизонтальные и вертикальные нагрузки.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Зона складирования должна быть очищена от мусора и посторонних предметов. Под опорные участки (концы плиты) устанавливаются деревянные или пластиковые прокладки, обеспечивающие распределение нагрузки. Расположение прокладок в штабеле должно быть строго по одной вертикали для исключения изгибающих моментов в нижних изделиях. Высота штабеля ограничивается устойчивостью и прочностью упаковки; между рядами обязательно размещаются разделители.

Транспортирование выполняется в горизонтальном положении на специализированном транспорте с жестким креплением. Плиты должны быть зафиксированы от смещения и опрокидывания с помощью инвентарных упоров или ремней. Не допускается перевозка изделий навалом, а также опирание на ребра или боковые грани. Погрузка и выгрузка производятся с использованием стропов за монтажные петли, исключающих ударные и скручивающие нагрузки. Все перемещения осуществляются без резких рывков и контакта с острыми кромками.
