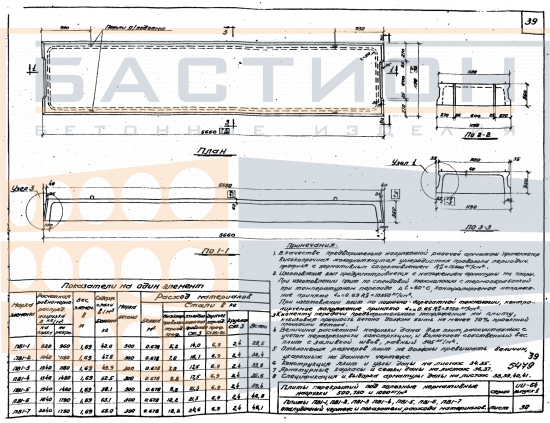

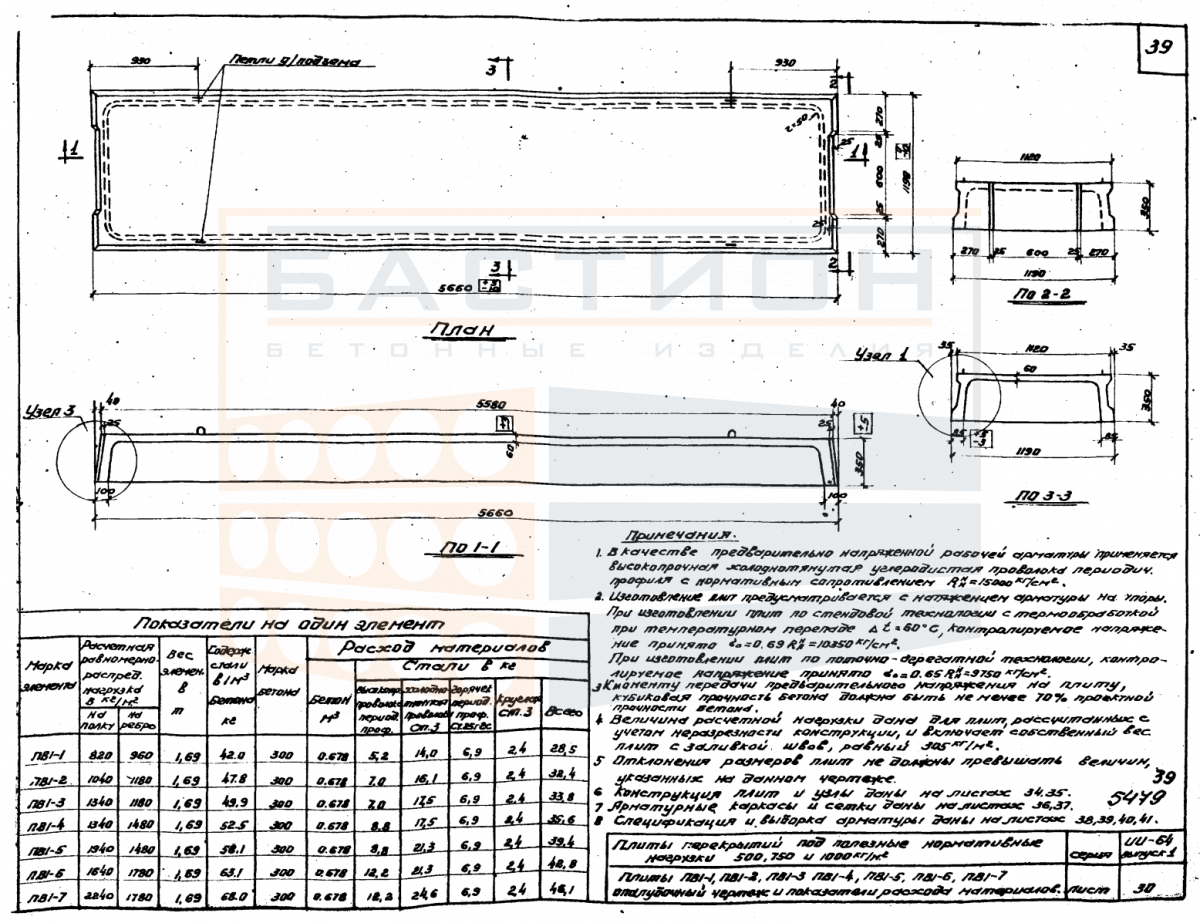

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПВ 1 серии ИИ-64 выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к типовым решениям серии ИИ-64, предназначенным для сборных железобетонных конструкций промышленных и гражданских объектов. Основная конструктивная роль плиты заключается в восприятии вертикальных нагрузок от пола, перегородок, оборудования и передаче усилий на несущие стены, балки или ригели.

Плита относится к ребристому типу: продольные и поперечные рёбра обеспечивают пространственную жёсткость и эффективное распределение изгибающих моментов. Масса изделия составляет 1690 кг, что требует применения грузоподъёмной техники соответствующей мощности. Габаритные размеры плиты — длина 5660 мм, ширина 1190 мм, высота 350 мм — определяют пролёт перекрытия и шаг несущих опор. Серия ИИ-64 предусматривает унифицированные размеры для сокращения типоразмеров и упрощения проектирования.

Область применения и технические особенности

Плита монтируется в проектное положение на заранее подготовленные опорные конструкции: стены, балки или ригели. Ключевым требованием является обеспечение проектной глубины опирания, которая задаётся рабочими чертежами серии ИИ-64. Рёбра плиты ориентируются в направлении пролёта, что соответствует расчётной схеме работы элемента.

• Глубина опирания плиты на несущие конструкции должна соответствовать проектной документации серии ИИ-64; недостаточное опирание приводит к концентрации напряжений и снижению несущей способности.
• Торцевые зоны плиты, где расположены монтажные петли, не должны повреждаться при строповке и разгрузке, так как это может нарушить целостность бетона и арматуры.
• Плиты укладываются с выравниванием по отметкам и осям; перекос плиты относительно опорного узла не допускается.
• Швы между смежными плитами заполняются бетоном или раствором по проектному решению; омоноличивание стыков обеспечивает совместную работу перекрытия.
• Монтаж плиты должен выполняться с использованием траверсы или строп, закреплённых за все четыре монтажные петли, для исключения перекоса и раскачивания.

Применение серии ИИ-64 предполагает, что все монтажные узлы, анкеровка и детали сопряжения принимаются по альбому рабочих чертежей. Отклонение от проектных решений требует перерасчёта несущей способности конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах опирания — по линии опорных зон (как правило, на расстоянии 200–400 мм от торцов). Прокладки должны располагаться строго одна над другой по вертикали, чтобы исключить изгиб плиты от собственного веса. Высота штабеля не должна превышать значения, указанного в технологической карте складирования, с учётом массы и размеров плиты.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Запрещается перевозка изделий навалом. Плиты опираются на деревянные подкладки, расположенные в тех же опорных зонах, что и при хранении. Крепление в кузове должно исключать взаимное смещение плит и удары о борта. Строповка при погрузке и разгрузке производится за все монтажные петли равномерно, без рывков.
