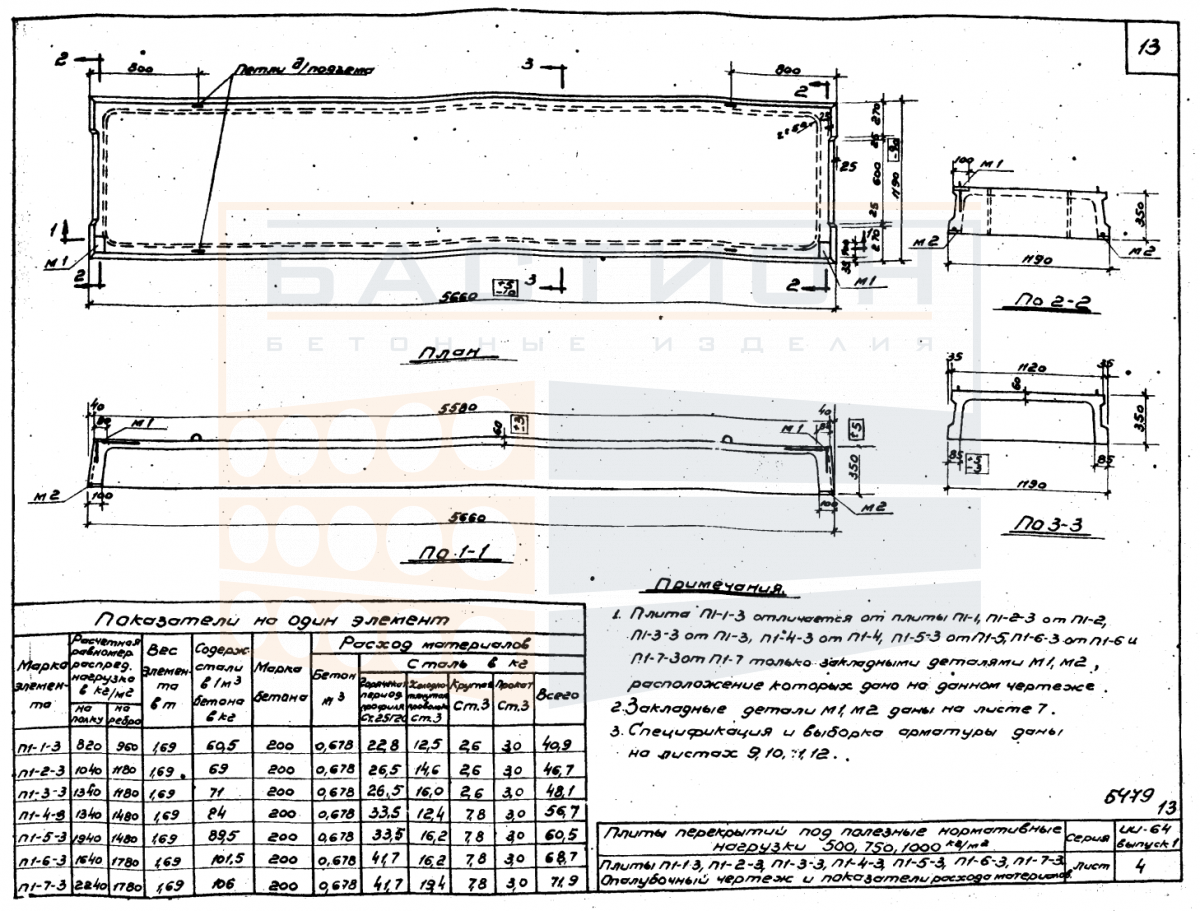

Плита перекрытия ребристая П 1 - 1/2/3/4/5/6/7 - 3, серия ИИ-64, выпуск 1

Плита перекрытия ребристая П 1 - 1/2/3/4/5/6/7 - 3, серия ИИ-64, выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных или чердачных перекрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать значительные изгибающие нагрузки при относительно небольшом весе. Изделие относится к решениям серии ИИ-64, выпуск 1, предназначенной для перекрытий промышленных и гражданских зданий.

Плита укладывается на несущие стены, балки или ригели с проектным опиранием по коротким сторонам. Ребра плиты работают как основные несущие элементы, передающие нагрузку от пола, перегородок и оборудования на опоры. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к перераспределению усилий и снижению несущей способности. При монтаже важно обеспечить равномерное распределение нагрузки и надежное сопряжение с соседними элементами.

Область применения и технические особенности

Монтаж плиты выполняется с использованием подъемных механизмов за монтажные петли. Перед установкой проверяется горизонтальность опорных поверхностей. Плита должна опираться на проектные участки без перекосов. Зазоры между плитами омоноличиваются согласно рабочей документации. Стыки с несущими элементами заполняются бетонной смесью для обеспечения совместной работы конструкции.

• Плита предназначена для работы в пролете между несущими опорами; глубина опирания задается проектом и контролируется при монтаже.
• Ребра плиты воспринимают изгибающие нагрузки от собственного веса и временных нагрузок; ориентация ребер должна строго соответствовать проектному положению, иначе возможно разрушение.
• Торцевые зоны плиты, включая места выпусков арматуры, не должны повреждаться при строповке и разгрузке; повреждения снижают анкеровку в стыках.
• Монтаж плиты выполняется с помощью грузоподъемного механизма за четыре монтажные петли; подъем с перекосом или за одну петлю запрещен, так как это вызывает неравномерные напряжения.
• Примыкание плит к стенам, балкам или ригелям требует проектной глубины опирания; отклонение от проекта может изменить расчетную схему перекрытия.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту; омоноличивание обеспечивает жесткость диска перекрытия.

После установки плиты и омоноличивания стыков перекрытие приобретает свойства жесткого горизонтального диска, равномерно распределяющего нагрузки на вертикальные несущие конструкции. Соблюдение проектных требований к опиранию и монтажу является обязательным условием безопасной эксплуатации здания.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опора должна располагаться в местах, соответствующих опорным зонам изделия, с использованием деревянных прокладок. Прокладки укладываются строго по одной вертикали для исключения изгиба плиты в штабеле. Высота штабеля не должна превышать значений, установленных проектом складирования.

Транспортировка плит осуществляется в горизонтальном положении с надежным креплением, исключающим смещение и удары. Погрузка и выгрузка производятся за монтажные петли с применением траверс, обеспечивающих равномерное натяжение ветвей строп. Запрещается перевозка плит навалом или с опорой на слабые кромки ребер.
