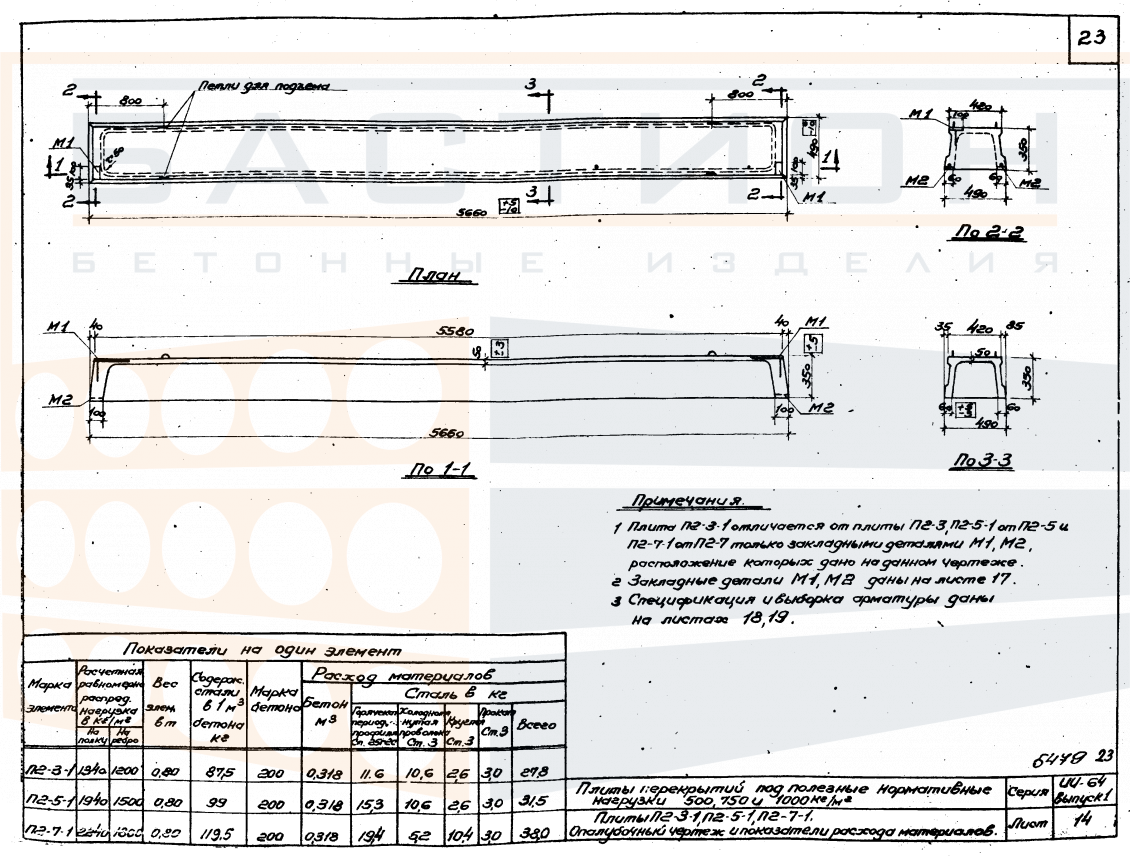

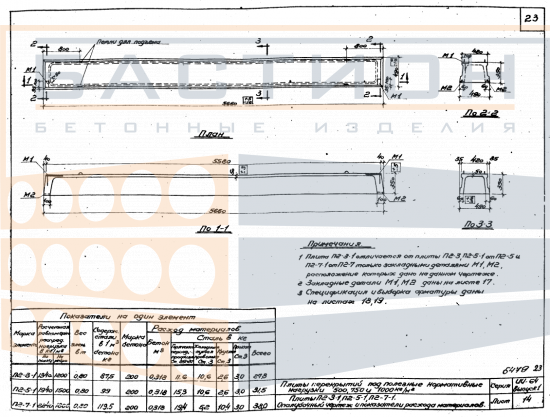

Плита перекрытия ребристая П 2 - 3/5/7 - 1, серия ИИ-64, выпуск 1

Плита перекрытия ребристая П 2 - 3/5/7 - 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия в конструкциях промышленных и гражданских зданий по серии ИИ-64, выпуск 1. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок в пролете и передачу усилий на несущие стены, балки или ригели.

Изделие рассчитано на эксплуатацию в отапливаемых и неотапливаемых зданиях в составе железобетонного каркаса. Ребра плиты ориентируются вниз при монтаже, что обеспечивает наибольшую жесткость и эффективную работу на изгиб. Необходимо строго соблюдать проектную глубину опирания на опорные конструкции и выполнять омоноличивание швов между смежными плитами для обеспечения пространственной жесткости перекрытия.

Область применения и технические особенности

Плиты данной серии монтируются в перекрытиях с шагом несущих конструкций, соответствующим проектной документации серии ИИ-64. При монтаже необходимо обеспечить выверку отметок и осей опорных площадок. Опирание плит выполняется на балки, ригели или стены по схеме, предусмотренной рабочей документацией. Пустоты в ребрах не допускается использовать для прокладки коммуникаций, не предусмотренных проектом. Для строповки применяются монтажные петли, расположенные в теле плиты.

• Плита работает в перекрытии как изгибаемый элемент, воспринимая нагрузки от пола, оборудования, перегородок и людей и передавая их на опорные конструкции.
• Продольные и поперечные ребра образуют пространственную систему, обеспечивающую жесткость и распределение нагрузки по всей площади плиты.
• Торцевые участки плиты являются зонами анкеровки арматуры; повреждение торцов снижает несущую способность и может привести к разрушению.
• Монтаж плит выполняется с соблюдением проектных отметок и выверкой положения по осям; перекос плиты при установке недопустим.
• Швы между смежными плитами омоноличиваются бетонной смесью класса, указанного в проекте, для обеспечения совместной работы элементов.
• Опирание плиты производится только на несущие элементы по проектной глубине; недостаточное опирание может вызвать скол бетона и потерю устойчивости.

При эксплуатации плит необходимо учитывать, что все нагрузки, включая временные, должны передаваться в соответствии с проектными решениями. Не допускается сверление или штробление ребер и приопорных зон без согласования с проектной организацией.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого мягкого материала укладываются по линиям опорных зон — в местах расположения ребер. Прокладки вышележащих рядов должны располагаться строго над прокладками нижнего ряда, без смещения. Высота штабеля определяется с учетом массы плит и условий хранения, не допускается превышение нагрузок на нижние изделия.

Погрузка и транспортировка производятся при надежном креплении плит в кузове транспортного средства. Плиты укладываются на ложементы или прокладки, исключающие возможность сдвига и ударов. Подъем и перемещение осуществляются за монтажные петли плавно, без рывков. Запрещается перевозка плит навалом и опирание выступающих частей на дно кузова.
