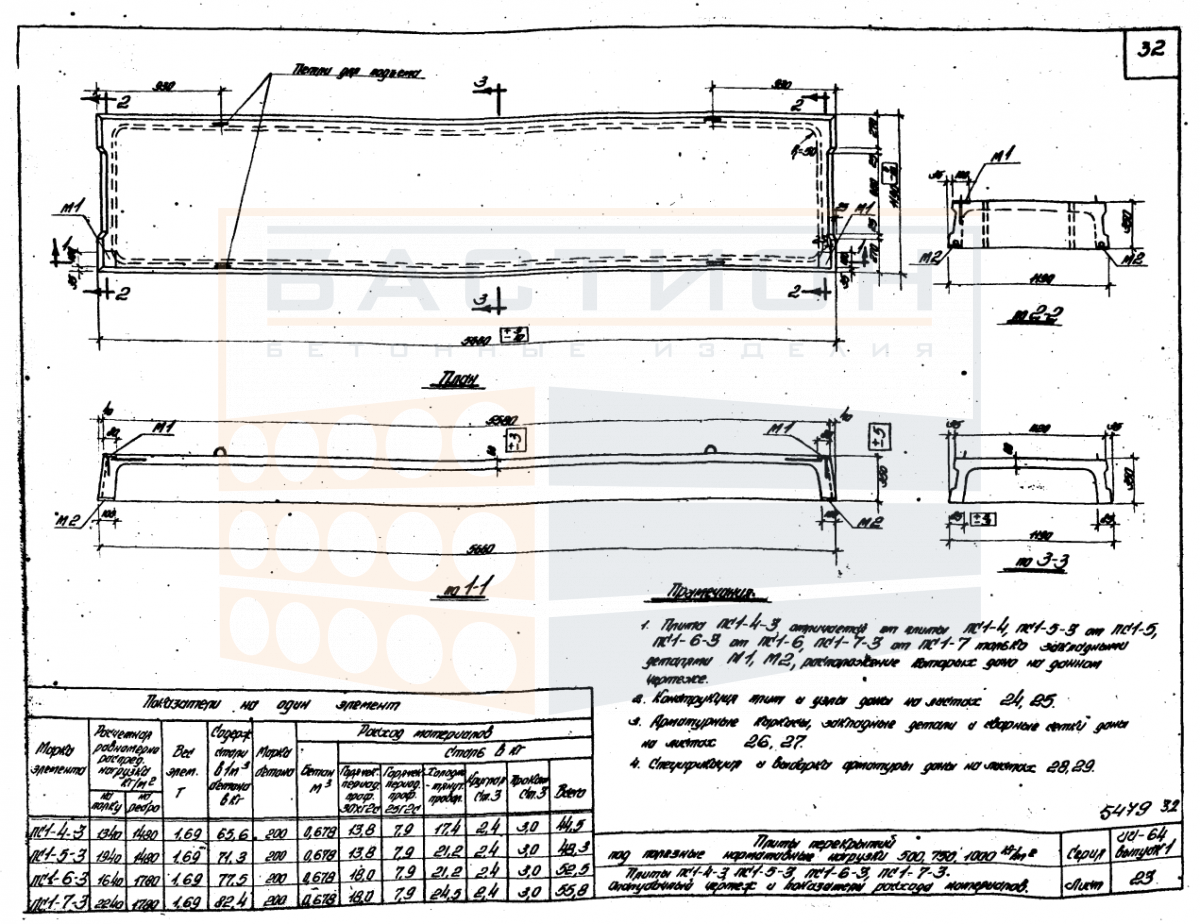

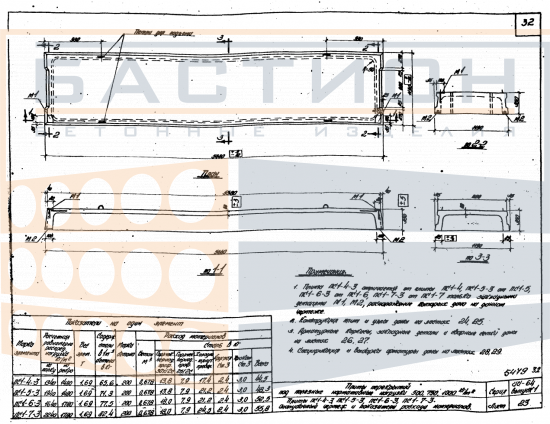

Плита перекрытия ребристая ПС 1 - 4/5/6/7 - 3, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПС 1 - 4/5/6/7 - 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ-64, выпуск 1, которая предусматривает ребристую структуру, обеспечивающую жесткость и восприятие изгибающих нагрузок. Ребра плиты передают усилия на несущие опоры — стены, балки или ригели.

Применение ребристых плит данного типоразмера позволяет перекрывать пролеты до 6 метров в зданиях различного назначения. Опирание осуществляется по коротким сторонам с проектной глубиной, исключающей концентрацию напряжений. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут снизить несущую способность перекрытия. Торцевые зоны плиты являются ответственными — при транспортировке и строповке не допускается их повреждение.

Область применения и технические особенности

Монтаж плит перекрытия ребристых серии ИИ-64 выполняется с использованием крана, подбираемого по массе изделия (1690 кг). Плиты укладываются на выровненную поверхность опорных элементов — стен, ригелей или балок. Горизонтальное положение контролируется нивелиром. Швы между плитами заполняются цементно-песчаным раствором или бетоном по проекту.

• Ребристая структура плиты обеспечивает повышенную жесткость при работе на изгиб, что позволяет перекрывать пролеты без промежуточных опор.
• Опирание плиты производится по коротким сторонам на несущие конструкции с глубиной, заданной проектом — не менее 100–120 мм в зависимости от типа опоры.
• При монтаже не допускается смещение плит с проектных отметок, а также опирание ребер на неполную длину или защемление в стене сверх расчетных значений.
• Торцевые участки плиты в зоне опирания не должны иметь сколов и трещин, так как это снижает передачу усилия от ребер на опору.
• Соединение плит между собой выполняется путем омоноличивания швов бетоном или раствором, что обеспечивает совместную работу перекрытия и распределение нагрузок.
• При передаче нагрузки от стен или колонн на перекрытие необходимо предусмотреть анкеровку плит к несущим элементам в соответствии с рабочими чертежами серии.
• Перед укладкой плиты необходимо проверить отметки опорных конструкций и при необходимости выровнять их цементным раствором.

Соблюдение технологии монтажа и проектных требований к опиранию позволяет обеспечить долговременную эксплуатацию перекрытия без деформаций и трещин.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки располагаются в зонах опирания — под ребрами, строго по вертикали в штабеле. Высота штабеля ограничивается схемой складирования, исключающей повреждение нижних рядов от массы вышележащих изделий. Защита монтажных петель и торцевых граней от ударов обязательна.

Транспортировка плит выполняется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Погрузка и выгрузка производятся с помощью стропов, заводимых за монтажные петли. Не допускается перевозка навалом, а также сбрасывание плит с высоты. При строповке следует избегать перекоса и резких рывков во избежание образования трещин в бетоне.
