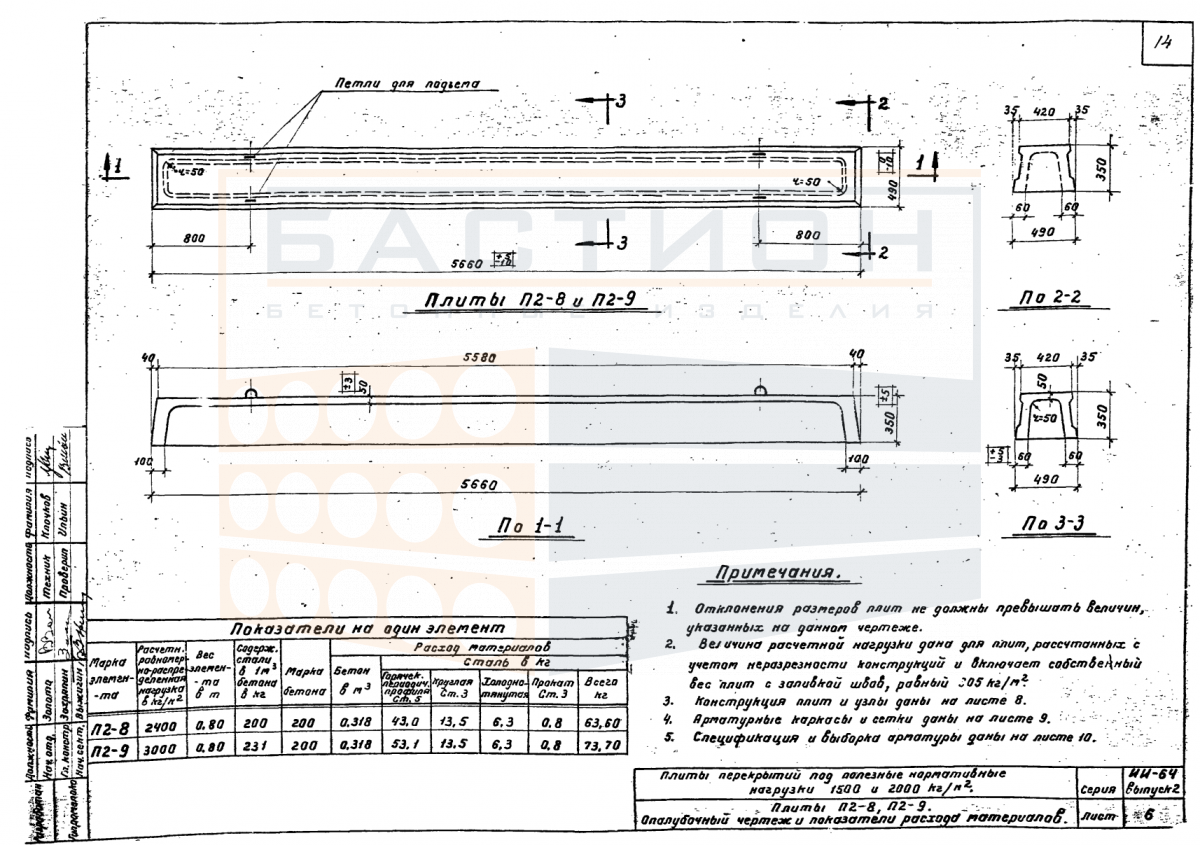

Плита перекрытия ребристая П 2 - 8/9, серия ИИ-64, выпуск 2

Плита перекрытия ребристая П 2 - 8/9 — это железобетонная конструкция горизонтальной несущей системы здания, применяемая для устройства межэтажных, чердачных и технических перекрытий. Изделие относится к серии ИИ-64, выпуск 2, и предназначено для восприятия распределенных и сосредоточенных нагрузок с последующей передачей на несущие стены, балки или ригели. Вертикальные ребра обеспечивают повышенную жесткость и несущую способность при относительно небольшом расходе материала.

Элемент используется в промышленных, гражданских и складских зданиях с шагом несущих конструкций, соответствующим длине плиты. Ребристая форма позволяет перекрывать пролеты с увеличенной нагрузкой по сравнению с плоскими плитами аналогичной массы. При монтаже необходимо строго соблюдать проектное положение ребер – вертикально вниз, а также контролировать глубину опирания на опорные поверхности.

Область применения и технические особенности

Монтаж плиты осуществляется на подготовленные опорные площадки стен, ригелей или балок с выверкой по отметкам и осям. Для подъема используются монтажные петли, расположенные в теле изделия. Стыки между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения совместной работы перекрытия.

• Работает в пролете между несущими опорами, воспринимая изгибающие моменты за счет продольных ребер.
• Передает нагрузку на стены, балки или ригели через опорные зоны; глубина опирания задается рабочей документацией.
• Вертикальные ребра ориентируются строго вниз; отклонение от проектного положения снижает несущую способность.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке – в них расположены закладные элементы.
• Швы между плитами омоноличиваются для создания жесткого диска перекрытия и перераспределения усилий.
• При монтаже необходимо исключить точечные опоры и перекосы – изделие опирается по всей ширине опорной площадки.

Выбор конкретного типоразмера и проверка соответствия нагрузкам выполняется по проекту. Для уточнения параметров опирания и армирования следует обращаться к рабочей документации серии ИИ-64.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в каждом ряду. Запрещается складирование с опиранием на ребра или углы. Высота штабеля принимается по схеме складирования с учетом массы 800 кг и прочности нижних изделий.

Транспортировка осуществляется в положении, близком к рабочему (ребрами вниз), с надежной фиксацией от смещения. Плиты укладываются на транспортное средство на прокладки в местах, соответствующих опорным зонам. Не допускается перевозка навалом, а также удары по монтажным петлям и торцам. Разгрузка производится траверсой или стропами с захватом за все петли одновременно.
