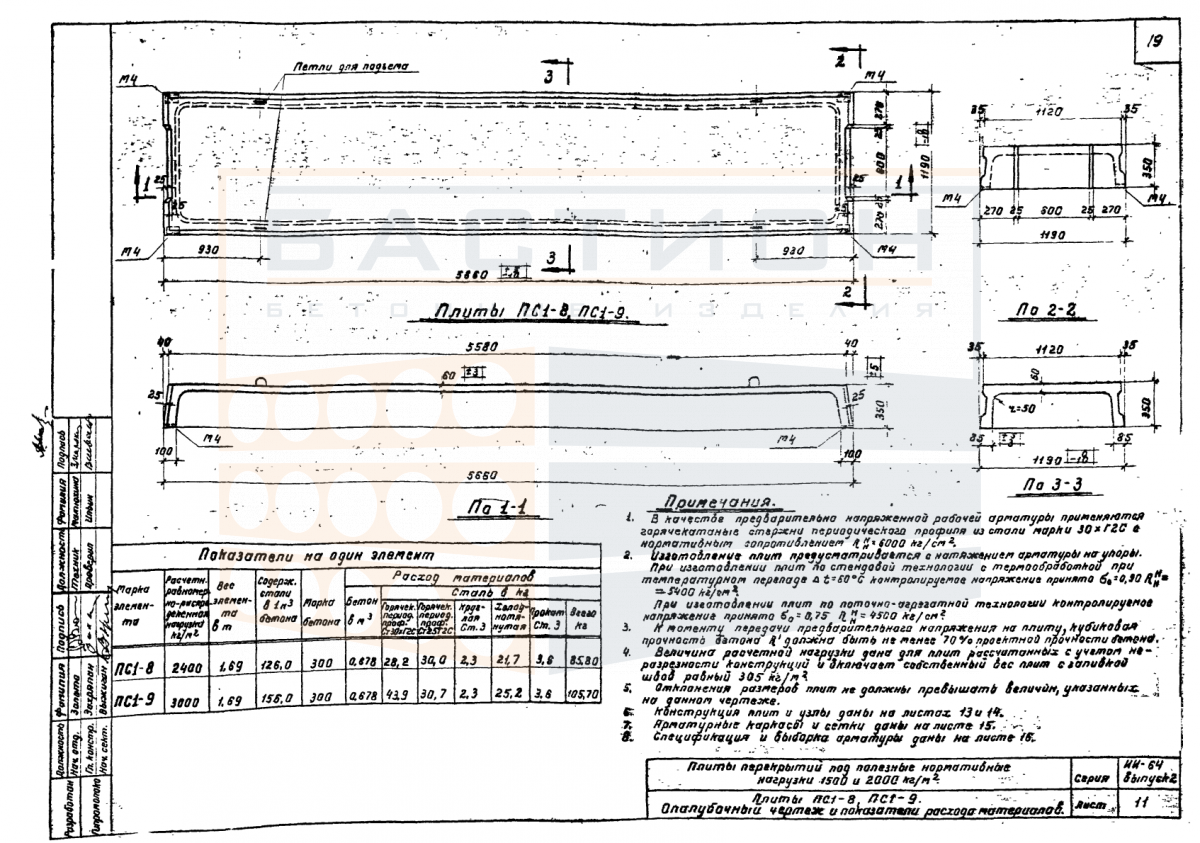

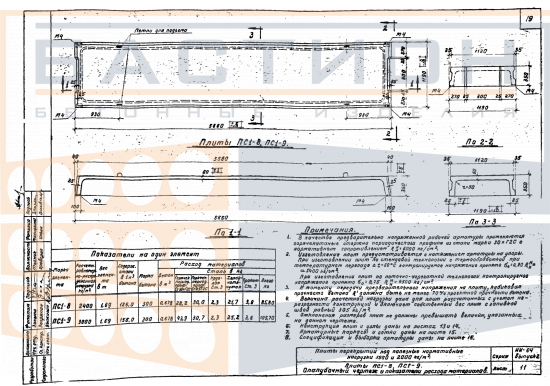

Плита перекрытия ребристая ПС 1 - 8/9, серия ИИ-64, выпуск 2

Плита перекрытия ребристая ПС 1 - 8/9 серии ИИ-64 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в промышленных и гражданских сооружениях. Изделие относится к типовым решениям серии ИИ-64 и применяется в качестве сборного элемента, воспринимающего вертикальные нагрузки от пола, оборудования, перегородок и передающего их на несущие стены или балки.

Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе за счет продольных ребер, работающих совместно с полкой. Опирание плиты выполняется на несущие элементы по коротким сторонам, при этом глубина опирания и способ анкеровки определяются проектом. Неправильная ориентация ребер или нарушение условий опирания могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Плита предназначена для использования в зданиях с кирпичными, бетонными или металлическими несущими каркасами. Монтаж ведется на подготовленные опорные площадки с выверкой отметок. Плиты укладываются с зазором для последующего омоноличивания швов. Стыки плит между собой и с опорными конструкциями заполняются бетоном по проекту.

• Работает в пролете между несущими опорами, воспринимая распределенную нагрузку от вышележащих конструкций и временных воздействий.
• Передает нагрузку на стены, балки или ригели через опорные зоны, армированные в соответствии с указаниями серии ИИ-64.
• Требует проектной глубины опирания; недостаточное опирание приводит к концентрации напряжений в торцевых сечениях.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; целостность бетона в этих участках влияет на восприятие сдвигающих усилий.
• Швы между смежными плитами заполняются цементным раствором или мелкозернистым бетоном для обеспечения совместной работы элементов.
• Пустоты в ребрах не предназначены для прокладки инженерных коммуникаций без согласования с проектной организацией.
• Монтажное положение плиты фиксируется по осям и отметкам; перекосы при установке снижают надежность сопряжения.

После укладки плит и замоноличивания швов перекрытие приобретает жесткость диска, распределяющего горизонтальные нагрузки между вертикальными несущими элементами.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой поверхности. Допускается штабелирование при условии укладки прокладок из древесины или другого упругого материала в местах, соответствующих опорным зонам изделия. Прокладки должны располагаться строго по вертикали в каждом ряду. Высота штабеля ограничивается несущей способностью нижних плит и условиями безопасности.

Транспортировка осуществляется в положении, соответствующем рабочему (полкой вверх). Плиты должны быть зафиксированы от продольного и поперечного смещения. Строповка производится за монтажные петли с использованием траверс, исключающих перекосы. Запрещается перемещать плиту волоком, сбрасывать или подвергать ударным нагрузкам.
