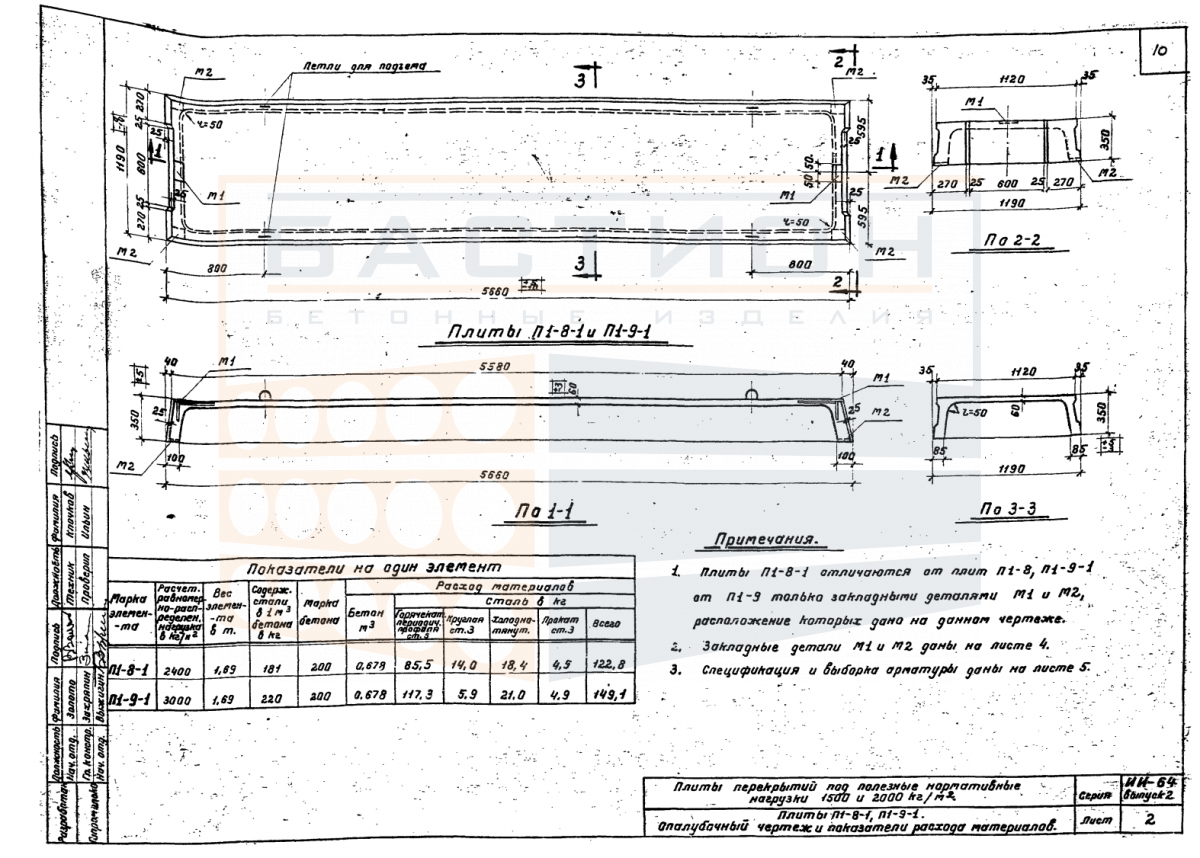

Плита перекрытия ребристая П 1 - 8/9 - 1, серия ИИ-64, выпуск 2

Плита перекрытия ребристая П 1 - 8/9 - 1, серия ИИ-64, выпуск 2, — это железобетонный элемент горизонтальной несущей системы здания, формирующий межэтажные, чердачные или технические перекрытия. Ребра плиты обеспечивают пространственную жесткость и восприятие изгибающих нагрузок в пролете.

Изделие применяется в сборных железобетонных перекрытиях производственных, общественных и складских зданий с расчетными нагрузками по проекту. Правильное опирание ребер на несущие конструкции — стены, балки или ригели — определяет несущую способность перекрытия. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к перераспределению нагрузки и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняют на выровненное основание по отметкам и осям. Опирание производят на несущие конструкции в соответствии с проектом. Торцевые зоны плиты, в которых расположены монтажные петли, не должны повреждаться при строповке. Швы между смежными плитами заполняют бетоном по проектному решению.

• Ребристая плита работает в пролете между несущими опорами, передавая нагрузку от вышележащих конструкций на стены, балки или ригели.
• Ребра плиты ориентируют в направлении пролета; их расположение обеспечивает жесткость и распределение изгибающих моментов.
• Глубина опирания плиты на несущие элементы задается проектом; недостаточное опирание снижает несущую способность и может вызвать деформации.
• Торцевые участки плиты, где находятся монтажные петли, не должны подвергаться ударным нагрузкам или опиранию на жесткие выступы.
• При монтаже необходимо контролировать горизонтальность плиты; перекос приводит к неравномерному распределению нагрузки и появлению трещин.
• Пустоты ребер не предназначены для прокладки коммуникаций, не предусмотренных проектом; вскрытие ребер ослабляет сечение.
• Смежные плиты соединяют через замоноличивание швов, что обеспечивает совместную работу перекрытия.

Соблюдение проектных требований при монтаже — глубина опирания, соосность ребер, качество замоноличивания — обеспечивает долговременную эксплуатацию перекрытия без снижения жесткости.

Правила хранения и транспортировки изделия

Плиты складируют на ровном твердом основании в горизонтальном положении. Под опорные зоны укладывают деревянные прокладки; их располагают строго по одной вертикали в штабеле. Кромки, ребра и монтажные петли защищают от повреждений при разгрузке. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности.

При транспортировке плиты фиксируют в кузове от продольных и поперечных смещений. Перевозка навалом не допускается. Строповку производят за монтажные петли в проектном направлении; перекос и рывки при подъеме исключаются. Укладка плит ребрами вниз при перевозке обязательна.
