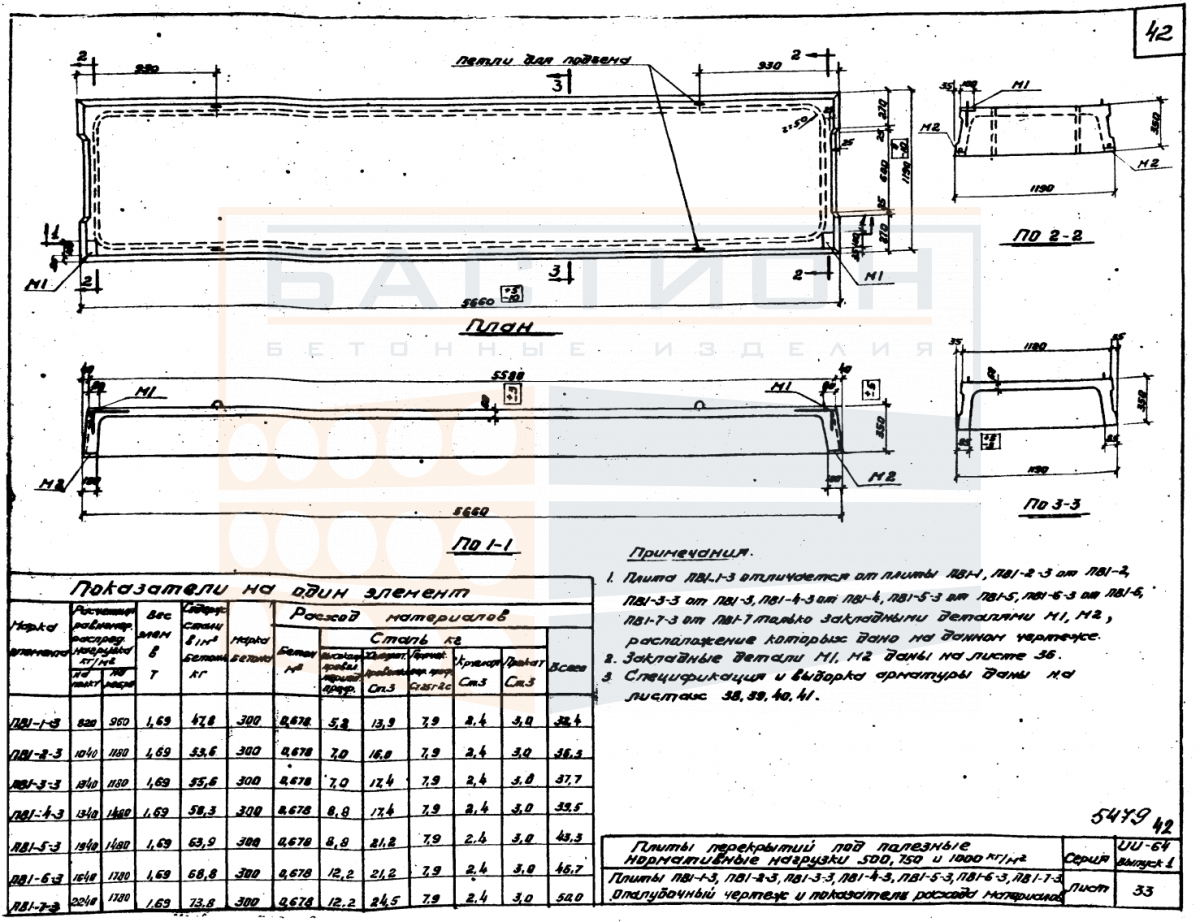

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7 - 3, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7 - 3 серии ИИ-64 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии ИИ-64, разработанной для использования в промышленных и гражданских зданиях с железобетонным каркасом. Ребристая конструкция с продольными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок при опирании на несущие стены или ригели.

Плиты данного типоразмера применяются в зданиях с шагом несущих опор до 6 метров, где требуется перекрытие с повышенной несущей способностью. Нагрузка от конструкции передается через ребра на опорные элементы. Неправильный выбор глубины опирания или ориентация ребер поперек пролета приводят к снижению расчетной прочности и могут вызвать повреждение элемента. Ошибки при монтаже, такие как укладка на неподготовленное основание или повреждение торцов, недопустимы и должны контролироваться.

Область применения и технические особенности

Монтаж плит выполняется в проектное положение с обеспечением равномерной опорной зоны. Опирание производится на железобетонные ригели, балки или стены согласно проекту. Глубина опирания определяется рабочей документацией серии ИИ-64 и контролируется при установке.

• Работает в пролете между несущими опорами, воспринимая нагрузки от пола, перегородок и оборудования и передавая их на ригели или стены здания.
• Требует проектной глубины опирания; значение уточняется по чертежам серии ИИ-64 для конкретного пролета и условий эксплуатации.
• Ребра жесткости ориентируются вдоль пролета; установка плиты с поперечной ориентацией ребер не допускается без перерасчета.
• Монтажное положение плиты контролируется по разбивочным осям и отметкам; перекос или смещение относительно опорной поверхности недопустимы.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке; повреждение торцов снижает несущую способность изделия.
• Швы между смежными плитами заполняются цементно-песчаным раствором или омоноличиваются бетоном по проекту для обеспечения совместной работы.
• Основание под опорные зоны плиты должно быть выровнено и очищено; укладка на неподготовленную или неровную поверхность не допускается.

Соблюдение указанных требований обеспечивает надежную работу плиты в составе перекрытия и исключает развитие дефектов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в опорных зонах по вертикали в один ряд; при штабелировании ряды разделяются прокладками, совмещенными по вертикали. Выступающие ребра и монтажные петли защищаются от повреждений.

Транспортирование производится в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом. Погрузка и разгрузка выполняются с использованием монтажных петель; сбрасывание или перетаскивание не допускается.
