Плита перекрытия ребристая ПС 1 - 4/5/6/7, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПС 1 - 4/5/6/7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия в промышленных и гражданских зданиях с увеличенными пролетами. Изделие относится к серии ИИ-64, выпуск 1, регламентирующей основные параметры и конструктивные решения для ребристых плит, что обеспечивает совместимость с типовыми узлами опирания и анкеровки. За счет продольных ребер достигается повышенная жесткость при сниженной собственной массе по сравнению со сплошными плитами аналогичного пролета.

Ребристая конструкция плиты позволяет эффективно воспринимать изгибающие нагрузки за счет продольных ребер, которые работают как главные несущие элементы. При монтаже необходимо обеспечить проектное опирание на несущие стены, балки или ригели с выверкой по горизонтали. Ориентация ребер строго вниз: ошибка в ориентации приводит к перераспределению напряжений и снижению несущей способности. Недостаточная глубина опирания вызывает концентрацию напряжений в опорной зоне и может стать причиной разрушения. Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проектному решению для обеспечения совместной работы перекрытия и передачи сдвигающих усилий.

Область применения и технические особенности

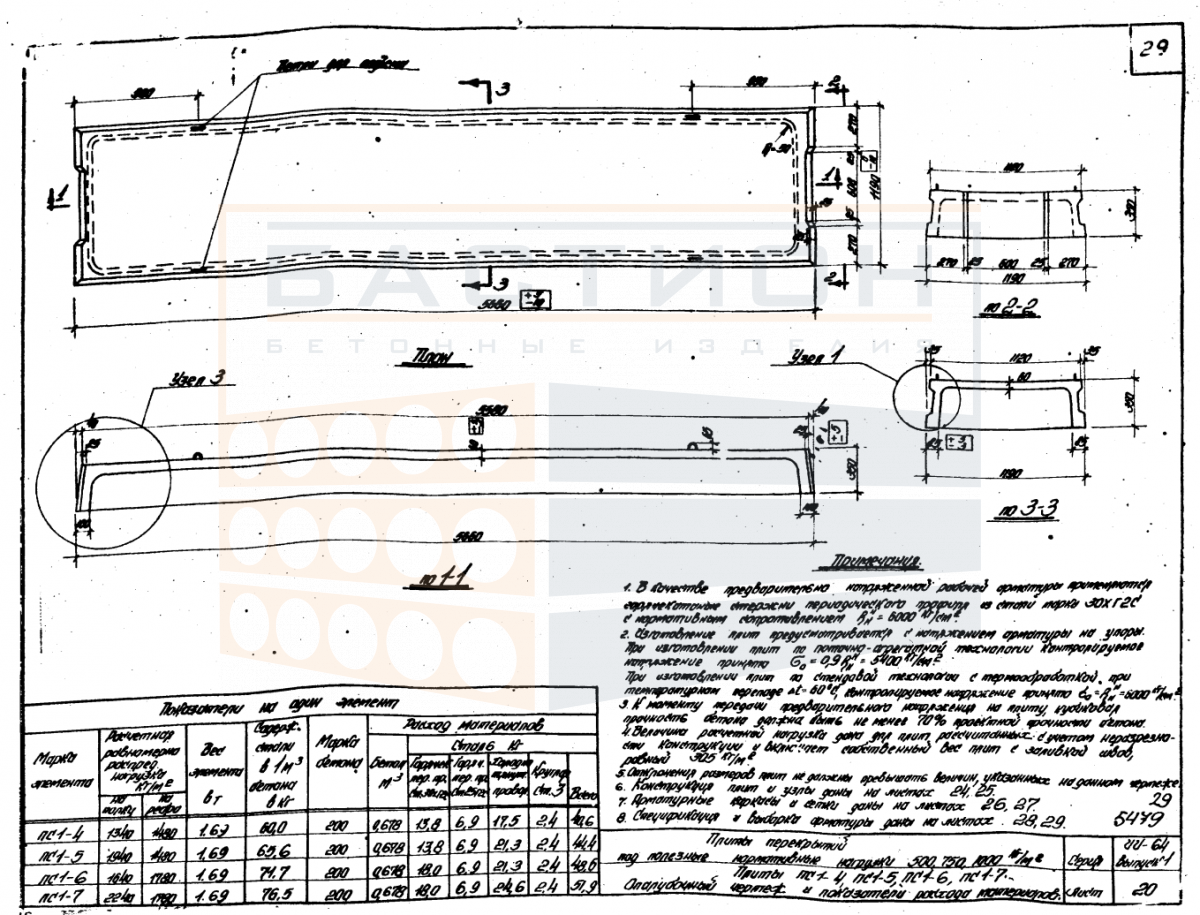

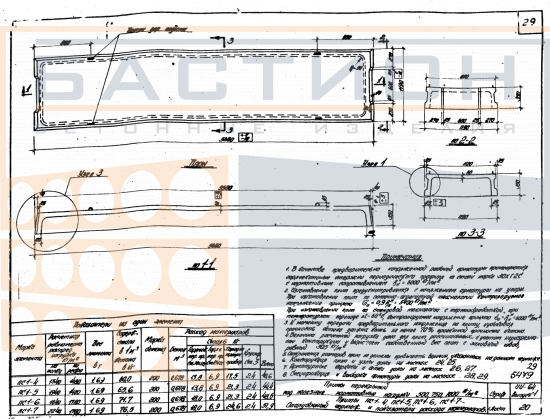

Плита ПС 1 предназначена для эксплуатации в условиях, соответствующих серии ИИ-64, выпуск 1. Рабочие чертежи этой серии определяют габаритные и установочные размеры, а также требования к опиранию и анкеровке. Монтаж плиты производится на подготовленное основание с выверкой по отметкам. Торцевые зоны плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке, так как они являются опорными участками. Совместная работа плит в перекрытии обеспечивается за счет анкеровки и омоноличивания швов.

• Работает в пролете между несущими опорами, передавая нагрузку от пола, перегородок и оборудования на стены, балки или ригели.
• Требует проектной глубины опирания: недостаточное опирание увеличивает концентрацию напряжений в опорной зоне и риск разрушения.
• Ребра плиты выполняют функцию элементов жесткости, воспринимающих изгибающие моменты; ориентация ребер должна строго соответствовать проекту.
• Швы между плитами заполняются бетоном по проектному решению; до омоноличивания не допускается нагружение перекрытия сверх монтажного.
• Монтажное положение проверяется по осям и отметкам; отклонения от проектного положения не допускаются без согласования с проектной организацией.
• При строповке используются монтажные петли; повреждение петель или сколы бетона в торцевых зонах при разгрузке недопустимо, так как это может привести к необходимости замены изделия или увеличению концентрации напряжений.

Применение плит данной серии позволяет формировать перекрытия с заданными характеристиками жесткости и несущей способности. Параметры опирания и узлы омоноличивания уточняются по рабочей документации серии ИИ-64, выпуск 1.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровной твердой поверхности, исключающей просадки. Прокладки укладываются в местах, соответствующих опорным зонам плиты, строго по одной вертикальной линии в каждом штабеле. Высота штабеля определяется с учетом массы изделий и устойчивости, но не должна превышать максимально допустимую по схеме складирования. Защита торцов и ребер от механических повреждений при складировании обязательна; опирание на углы или кромки вне опорных зон не допускается.

Транспортировка плит производится в горизонтальном положении с надежной фиксацией от смещения. Опирание должно приходиться на опорные зоны; при необходимости используются деревянные прокладки для защиты бетона. Запрещается перевозка плит навалом или с опиранием на слабые кромки. При погрузке и разгрузке избегать ударов и резких перекосов. Монтажные петли используются для строповки; нагрузка на петли не должна превышать допустимых значений, указанных в маркировке. Для предотвращения повреждений рекомендуется применять мягкие стропы или протекторы на углах.
