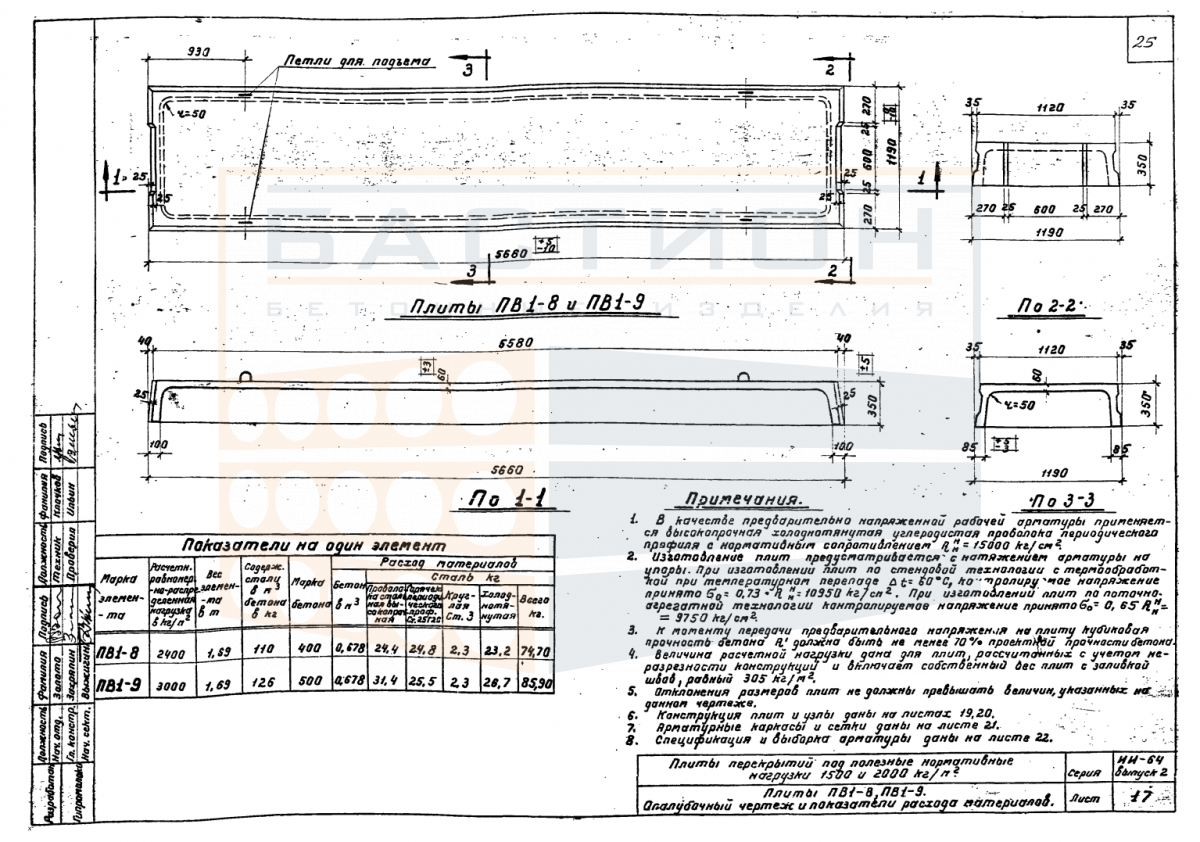

Плита перекрытия ребристая ПВ 1 - 8/9, серия ИИ-64, выпуск 2

Плита перекрытия ребристая ПВ 1 - 8/9 серии ИИ-64 выпуска 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии ИИ-64, разработанной для сборных железобетонных конструкций промышленных и гражданских объектов. Ребристая конструкция плиты обеспечивает повышенную жесткость при восприятии изгибающих нагрузок за счет продольных и поперечных ребер, работающих в тавровом сечении.

Плита воспринимает нагрузки от полов, перегородок, оборудования и временные эксплуатационные воздействия, передавая их на опорные элементы — стены, балки или ригели по проектному решению. Недостаточная глубина опирания, перекос при монтаже или повреждение торцевых зон могут привести к нарушению работы конструкции в пролете и снижению несущей способности. Правильная ориентация ребрами вниз и фиксация на опорах с последующим омоноличиванием стыков обеспечивает пространственную жесткость перекрытия.

Область применения и технические особенности

Монтаж ребристой плиты выполняется на предварительно выверенные опорные поверхности с обеспечением проектной глубины опирания. После установки плиты и фиксации монтажного положения выполняется омоноличивание стыков, что исключает взаимное смещение элементов и повышает жесткость диска перекрытия.

• Ребристая плита работает в пролете между несущими опорами, передавая вертикальные нагрузки через продольные и поперечные ребра на опорные узлы. Несущие элементы — балки, ригели или стены — воспринимают усилия и перераспределяют их на вертикальные конструкции.
• Для монтажа требуется выверка опорных площадок: отклонение отметок по горизонтали и перекос не должны превышать значений, установленных проектом. Подготовка основания включает очистку и сверку проектных отметок.
• Плита устанавливается с опиранием по коротким сторонам на предварительно смонтированные несущие конструкции. Возможность изменения схемы опирания допускается только при подтверждении расчетами.
• Торцевые участки плиты являются зонами передачи срезающих усилий, поэтому их повреждение при строповке, разгрузке или складировании не допускается. Монтажные петли используются строго по назначению.
• После установки выполняется замоноличивание швов между плитами для обеспечения совместной работы элементов и распределения сосредоточенных нагрузок. Состав бетона и порядок работ задаются рабочей документацией.

Соблюдение технологических требований при монтаже ребристых плит — выверка опор, фиксация строповка по монтажным петлям, своевременное омоноличивание стыков — обеспечивает проектную работу перекрытия и исключает дефекты, связанные с перераспределением нагрузок.

Правила хранения и транспортировки изделия

Хранение ребристых плит производится в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала или иного упругого материала размещаются в опорных зонах под ребрами по схеме складирования, исключающей контакт с поверхностью. При складировании в штабель прокладки соседних рядов должны располагаться строго вертикально друг над другом, передавая нагрузку на нижележащие изделия равномерно.

Транспортировка плит выполняется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Строповка осуществляется за монтажные петли с использованием траверс, исключающих изгиб изделия. Запрещается перемещение плит волоком, сбрасывание или опирание на ребра и полку без защиты. Погрузка и выгрузка проводятся с применением грузоподъемного оборудования, рассчитанного на массу и габариты изделия.
