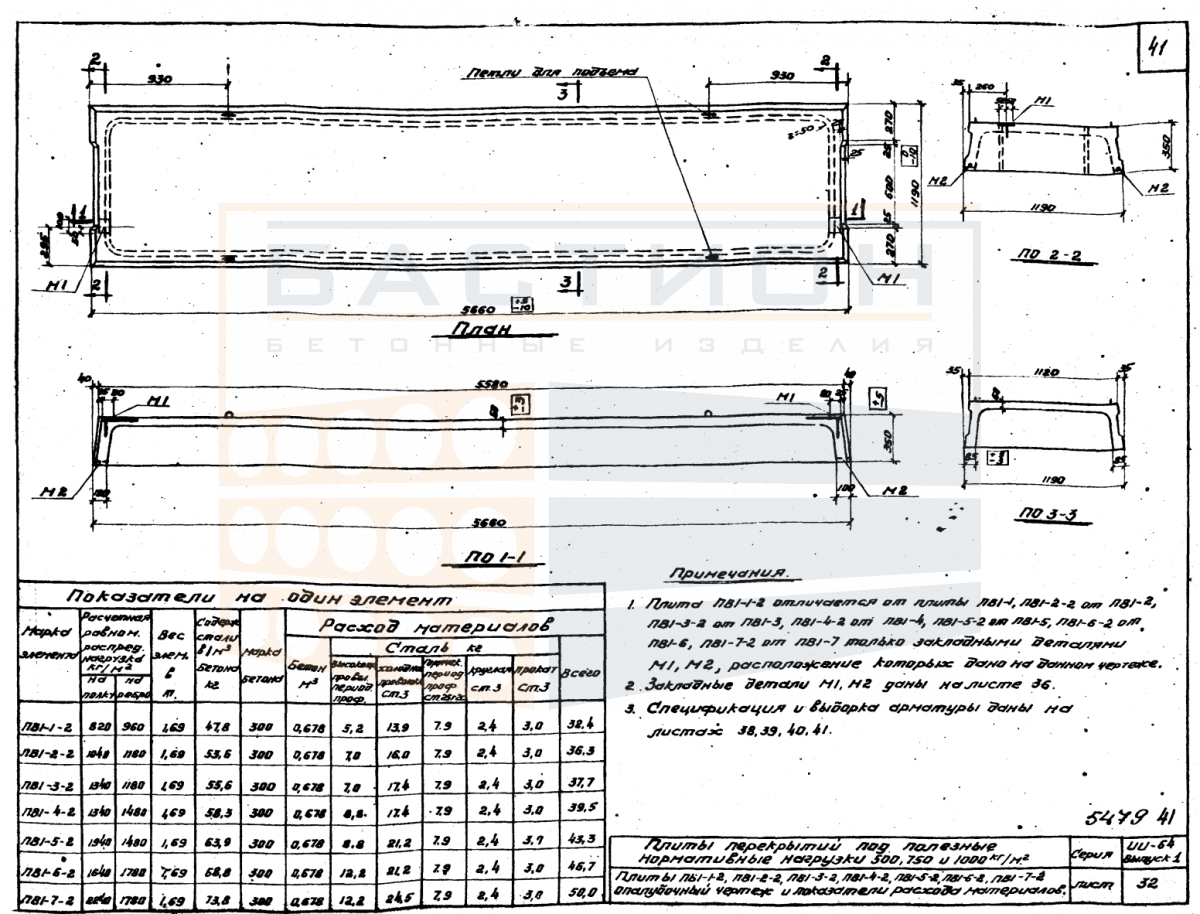

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7 - 2, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7 - 2, серия ИИ-64, выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели. Изделие относится к серии ИИ-64, выпуск 1, которая определяет типоразмеры и конструктивные параметры для сборных железобетонных перекрытий.

Применение плиты предусматривает работу в составе сборного перекрытия с опиранием на несущие элементы по контуру или двум сторонам. Ребра плиты формируют жесткую конструкцию, устойчивую к изгибу и сдвигу. Неправильная ориентация ребер или недостаточная глубина опирания вызывают концентрацию напряжений и деформации. По серии ИИ-64, выпуск 1, плита применяется в зданиях с несущими стенами или каркасом. Величина нагрузок и пролетов задается расчетом и уточняется в рабочей документации. При эксплуатации изделие воспринимает равномерно распределенные и сосредоточенные нагрузки, включая временные и постоянные. Нарушение условий опирания, монтаж на неподготовленное основание или повреждение торцов снижают несущую способность и долговечность.

Область применения и технические особенности

Плита монтируется в проектное положение на выверенные опорные поверхности с использованием монтажных петель. Для равномерной передачи нагрузки рекомендуется выравнивающий слой под опорные зоны. Стыки между плитами заполняют бетоном или раствором по проекту для обеспечения жесткости перекрытия. При монтаже контролируют соосность плит по осям и отметкам.

• Ребра плиты ориентируют по направлению пролета между несущими опорами; поперечные ребра обеспечивают пространственную жесткость.
• Глубина опирания принимается по проекту; отклонение снижает несущую способность.
• Опорные зоны (торцы) очищают и увлажняют перед омоноличиванием для сцепления бетона.
• При строповке используют траверсы с равномерным захватом петель, исключая перекос и повреждение ребер.
• Запрещается опирать плиту на неполную опорную площадку или на непроектные подкладки.
• Швы между плитами заполняют бетоном не ниже проектного класса с уплотнением и уходом.
• Отверстия и проемы в перекрытии выполняют по проекту с усилением, не допуская произвольного сверления.

Выполнение требований к опиранию, монтажу и стыковке обеспечивает проектную несущую способность и жесткость перекрытия в целом. Отступления от решений рабочей документации серии ИИ-64, выпуск 1 недопустимы без дополнительного расчета.

Правила хранения и транспортировки изделия

Плиты перекрытия ребристые хранят в горизонтальном положении на ровном уплотненном основании, исключающем неравномерную просадку. Опорные прокладки устанавливают в местах, соответствующих опорным зонам изделия и строго по одной вертикали в штабеле. Высота штабеля не должна превышать значений, установленных в схеме складирования для данного типоразмера. Монтажные петли и ребра защищают от повреждений при перемещении и складировании.

Транспортирование плит осуществляется в горизонтальном положении с надежным креплением к кузову транспортного средства для предотвращения смещения и опрокидывания. Изделия укладывают на деревянные или резиновые подкладки, обеспечивающие сохранность кромок и петель. Не допускается перевозка плит навалом или с опиранием на ребра. При погрузке и разгрузке используют мягкие стропы, исключающие повреждение бетона.
