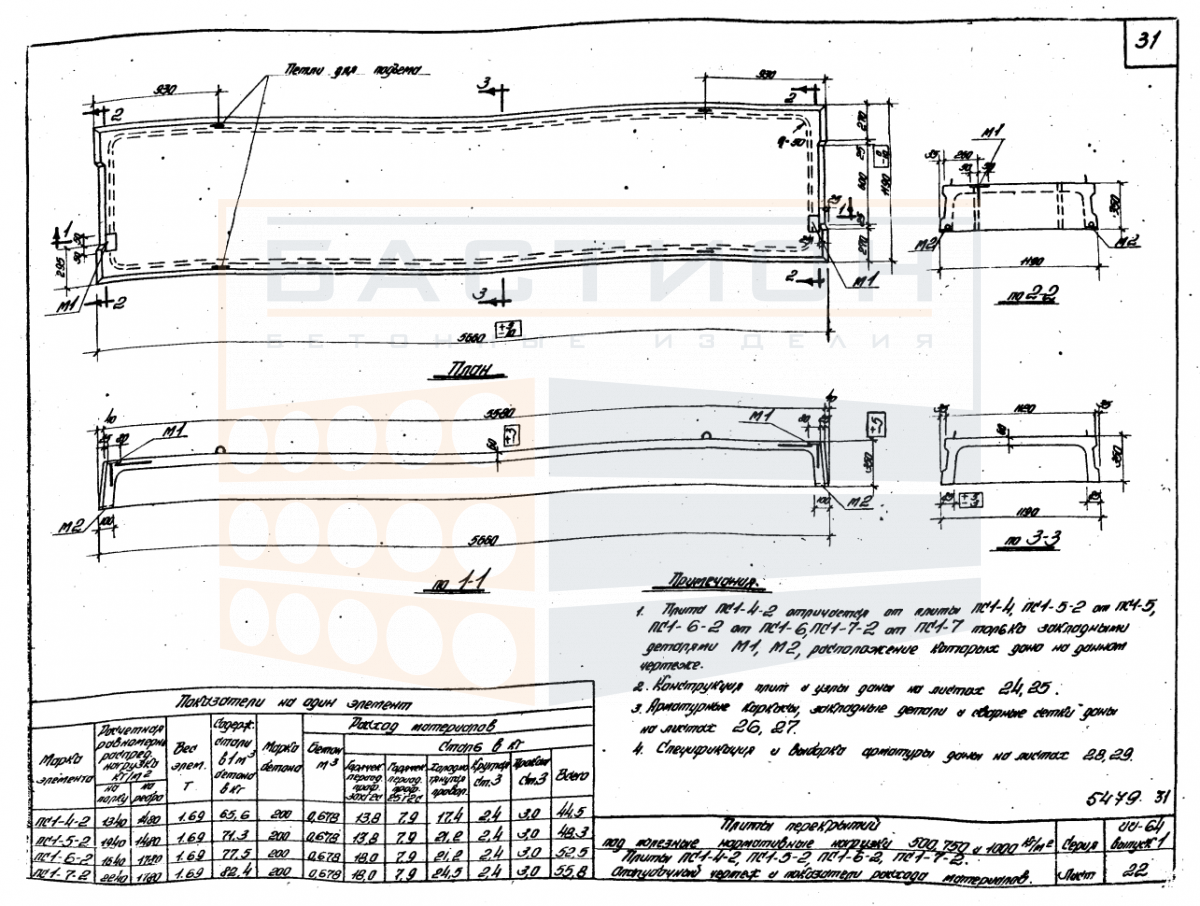

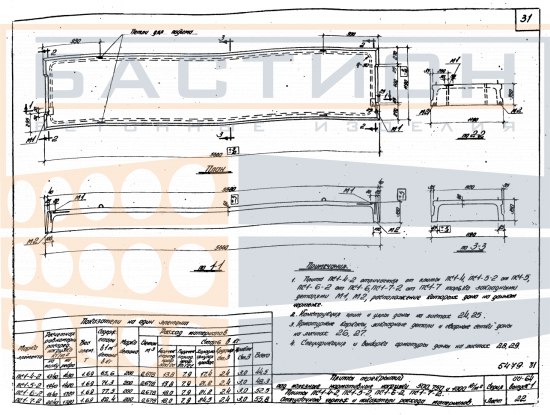

Плита перекрытия ребристая ПС 1 - 4/5/6/7 - 2, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПС 1 - 4/5/6/7 - 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий в составе сборного каркаса. Изделие относится к серии ИИ-64 выпуск 1, разработанной для перекрытий производственных и общественных зданий с сеткой колонн, обеспечивающих опирание плит по контуру или по двум сторонам.

Ребристая конструкция плиты с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать сосредоточенные и распределенные нагрузки от полов, оборудования и перегородок. Типоразмер ПС 1 с проектным положением ребер вниз предназначен для работы в пролете между несущими балками или ригелями. Неправильная ориентация или недостаточная глубина опирания могут привести к перегрузке ребер и образованию трещин в опорных зонах.

Область применения и технические особенности

Плиты данной серии используются в перекрытиях с шагом балок или ригелей, соответствующим проектным решениям серии ИИ-64. Монтаж плит выполняется на выровненные опорные поверхности с фиксацией монтажных петель. Опорные зоны должны быть очищены от мусора и увлажнены перед укладкой раствора или зачеканкой стыков. Плиты укладываются с контролем отметок и осей, после чего выполняется анкеровка и омоноличивание швов по проекту.

• Опирание плит выполняется на металлические или железобетонные ригели и балки с глубиной, заданной рабочей документацией серии ИИ-64.
• Ребра плиты работают как главные несущие элементы, воспринимающие изгибающие моменты и передающие нагрузку на опоры; их повреждение не допускается.
• Монтажные петли используются для строповки и временного крепления; после установки и омоноличивания они могут обрезаться или зачеканиваться.
• Швы между соседними плитами заполняются бетоном или раствором проектного класса для обеспечения совместной работы элементов перекрытия.
• В опорных зонах не допускается наличие сколов, выбоин и трещин, так как это снижает несущую способность плиты и может вызвать перераспределение усилий.
• При складировании и транспортировке плита должна опираться на деревянные прокладки, расположенные под ребрами в местах, соответствующих опорным зонам, чтобы избежать деформаций.

Проектное положение плиты и схема армирования соответствуют типовым решениям серии ИИ-64; параметры анкеровки и омоноличивания уточняются в комплекте рабочих чертежей на конкретное перекрытие.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем просадку грунта. Под каждую опорную зону — ребра в местах расположения монтажных петель — укладываются деревянные прокладки сечением не менее 100×100 мм. Прокладки должны располагаться строго по вертикали в одном уровне, чтобы избежать изгиба плиты под собственным весом. Высота штабеля назначается с учетом массы изделий и прочности прокладок, но без превышения допустимой нагрузки на нижележащие элементы.

Транспортировка выполняется в положении, аналогичном складированию, с обязательной фиксацией плит от продольного и поперечного смещения. Применение мягких строп или траверс с равномерным распределением усилий обязательно для исключения повреждения кромок ребер и монтажных петель. Запрещается перемещать изделия волоком, сбрасывать или допускать ударные нагрузки.
