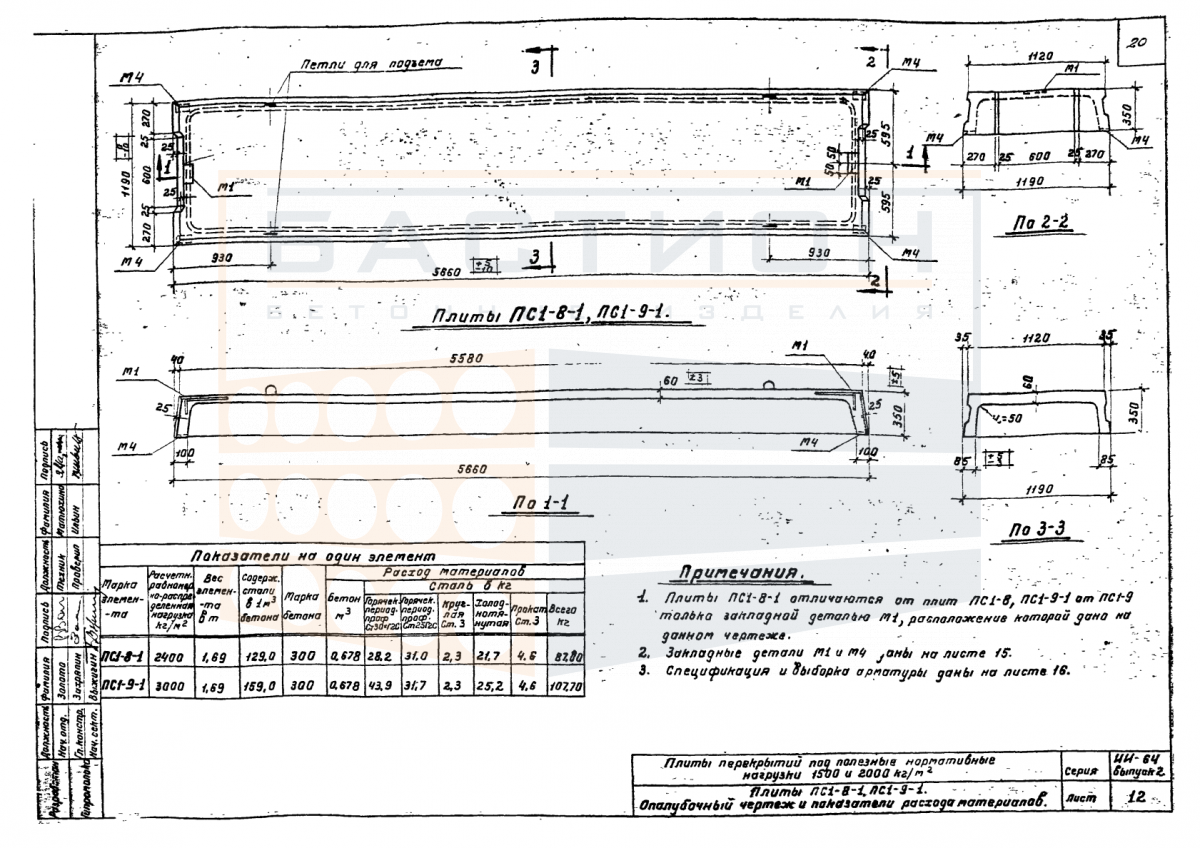

Плита перекрытия ребристая ПС 1 - 8/9 - 1, серия ИИ-64, выпуск 2

Плита перекрытия ребристая ПС 1-8/9-1 — это железобетонный элемент горизонтальной несущей системы здания с продольными ребрами, воспринимающими изгибающие нагрузки. Она предназначена для формирования межэтажных, чердачных и технических перекрытий. Ребристая конструкция обеспечивает повышенную жесткость при снижении собственного веса. Ребра передают нагрузку на опорные элементы — стены, балки или ригели. Материал — тяжелый бетон с внутренним стальным армированием.

Изделие относится к серии ИИ-64, выпуск 2, и применяется в зданиях с шагом несущих конструкций, соответствующим длине плиты — 5660 мм. Ширина 1190 мм и высота 350 мм определяют габариты для компоновки перекрытия. Масса 1690 кг требует использования грузоподъемной техники при монтаже. Плиты укладываются на опорные поверхности с соблюдением проектной глубины опирания. Ошибки при монтаже, такие как недостаточное опирание или перекос ребер, могут привести к снижению несущей способности и образованию трещин.

Область применения и технические особенности

Монтаж плиты ПС 1-8/9-1 выполняется в составе сборного железобетонного перекрытия. Опирание осуществляется на несущие стены, балки или ригели. Положение ребер должно строго соответствовать проектному — ребрами вниз для восприятия растягивающих напряжений. Швы между плитами заполняются бетоном по проекту. Анкеровка плит в стенах или между собой обеспечивает совместную работу перекрытия.

• Плита рассчитана на восприятие нагрузок от пола, перегородок, оборудования и людей с передачей усилий на опорные элементы.
• Требуется строго соблюдать проектную глубину опирания, которая устанавливается рабочей документацией для данной серии.
• При монтаже необходимо проверять горизонтальность опорных площадок и отметки верха плит.
• Ребра плиты не должны повреждаться при строповке; монтажные петли расположены в зонах, соответствующих опорным участкам.
• Смежные плиты соединяются между собой сваркой закладных деталей и последующим омоноличиванием швов.
• Не допускается опирание плиты на неровное основание или прокладки, не соответствующие опорным зонам.
• В торцевых зонах плиты следует избегать сколов и повреждений, влияющих на опирание и долговечность конструкции.

Эксплуатация плиты возможна только при условии качественного монтажа, включая проектное опирание и омоноличивание стыков. Нарушение технологии снижает несущую способность и долговечность перекрытия.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Прокладки из бруса устанавливаются под опорные зоны; их вертикальные ряды должны совпадать. Запрещается складирование с выступающими частями, повреждением ребер и монтажных петель.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Не допускается перевозка навалом или с опиранием на торцевые кромки. Погрузка и выгрузка производятся с использованием траверс, исключающих перекос и ударные нагрузки.
