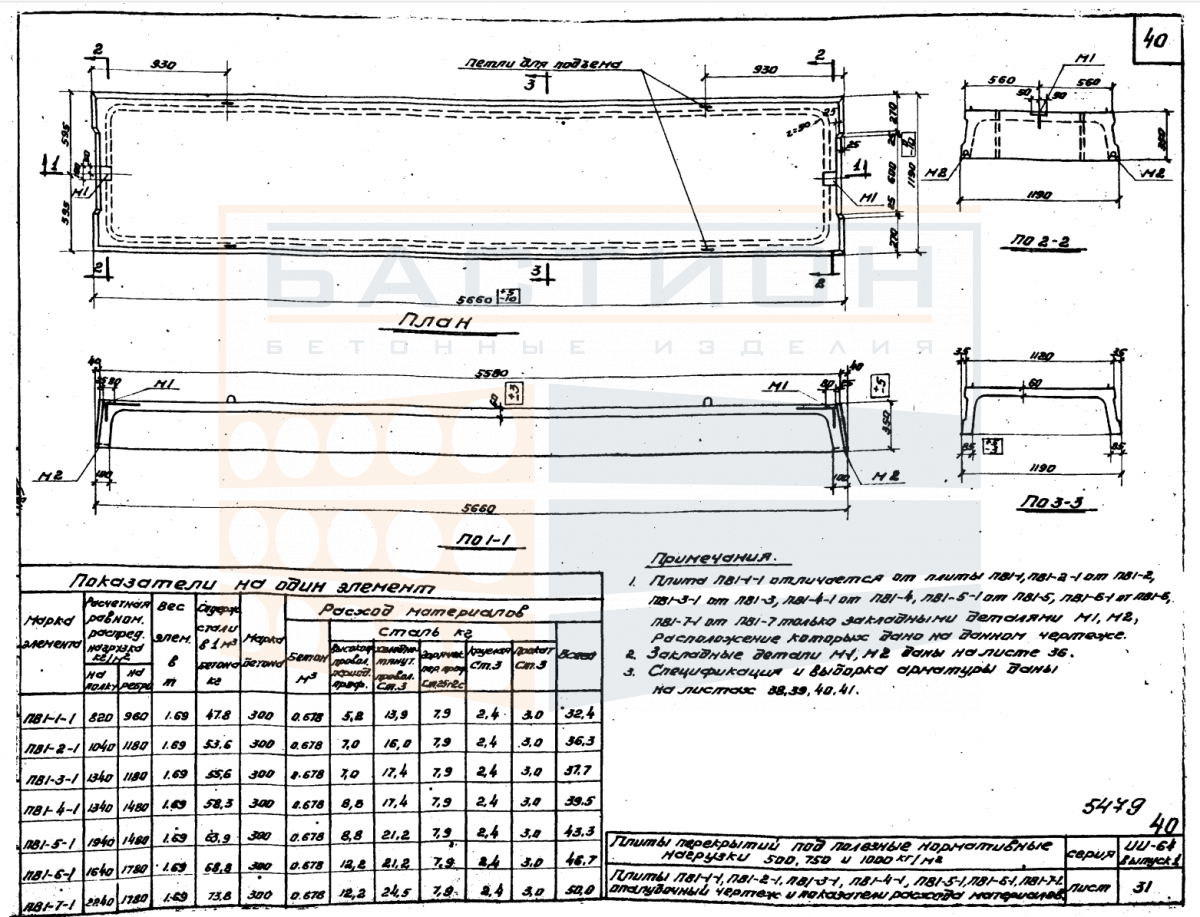

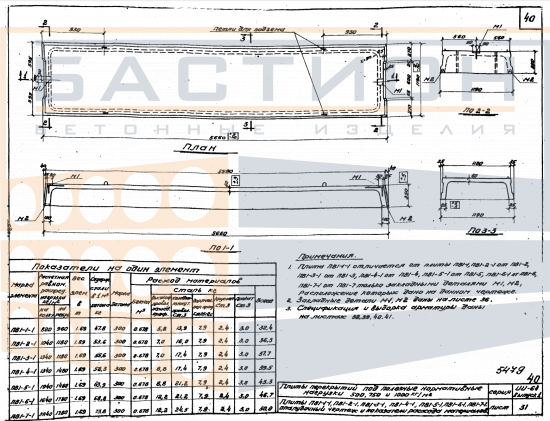

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7 - 1, серия ИИ-64, выпуск 1

Плита перекрытия ребристая ПВ 1 - 1/2/3/4/5/6/7 - 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие выполнено из тяжелого бетона и стального армирования, что обеспечивает восприятие эксплуатационных нагрузок и передачу усилий на несущие конструкции. Данный типоразмер относится к серии ИИ-64, выпуск 1, разработанной для применения в промышленных и гражданских зданиях.

Ребристая плита ПВ 1 используется в перекрытиях с пролетами, где требуется повышенная жесткость при сниженной собственной массе за счет конструкции с продольными ребрами. Работа ребер воспринимает изгибающие моменты и распределяет нагрузку на опирающие элементы — балки, ригели или стены. Неправильный выбор глубины опирания или ориентации ребер может привести к неравномерной передаче усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты ПВ 1 выполняется в проектное положение с опиранием на несущие конструкции по рабочим чертежам серии ИИ-64. Ребра плиты ориентируются в направлении пролета; опорные зоны должны быть выровнены и очищены. Сопряжение соседних плит осуществляется через продольные и поперечные швы, которые впоследствии омоноличиваются для обеспечения совместной работы перекрытия.

• Глубина опирания плиты на стены или ригели задается проектом и контролируется по отметкам; недостаточное опирание снижает несущую способность перекрытия.
• Ребра плиты воспринимают изгибающие нагрузки и передают их на опоры; ориентация ребер должна строго соответствовать проектному направлению.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке — через них осуществляется передача усилий в местах опирания.
• Швы между смежными плитами заполняются бетоном мелкозернистого состава по проектному решению, что обеспечивает перераспределение нагрузки и жесткость диска перекрытия.
• Монтажные петли используются только для подъема и установки; после монтажа их обрезают или отгибают по проектному решению.
• Не допускается опирание плиты на ребра без промежуточных прокладок, а также установка на неподготовленное основание с неровностями.

Проектное положение плит фиксируется временными креплениями до омоноличивания швов. Работы по монтажу выполняются с использованием грузоподъемного механизма при соблюдении правил строповки.

Правила хранения и транспортировки изделия

Плиты перекрытия ПВ 1 хранятся в горизонтальном положении на ровном твердом основании. В опорных зонах под каждым ребром устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Высота штабеля ограничивается условиями устойчивости и распределения нагрузки, уточняется по схеме складирования на предприятии.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Использование выносных опор или промежуточных стоек не допускается. Погрузка и выгрузка производятся с использованием стропов за монтажные петли; удары и перекосы при перемещении исключаются.
