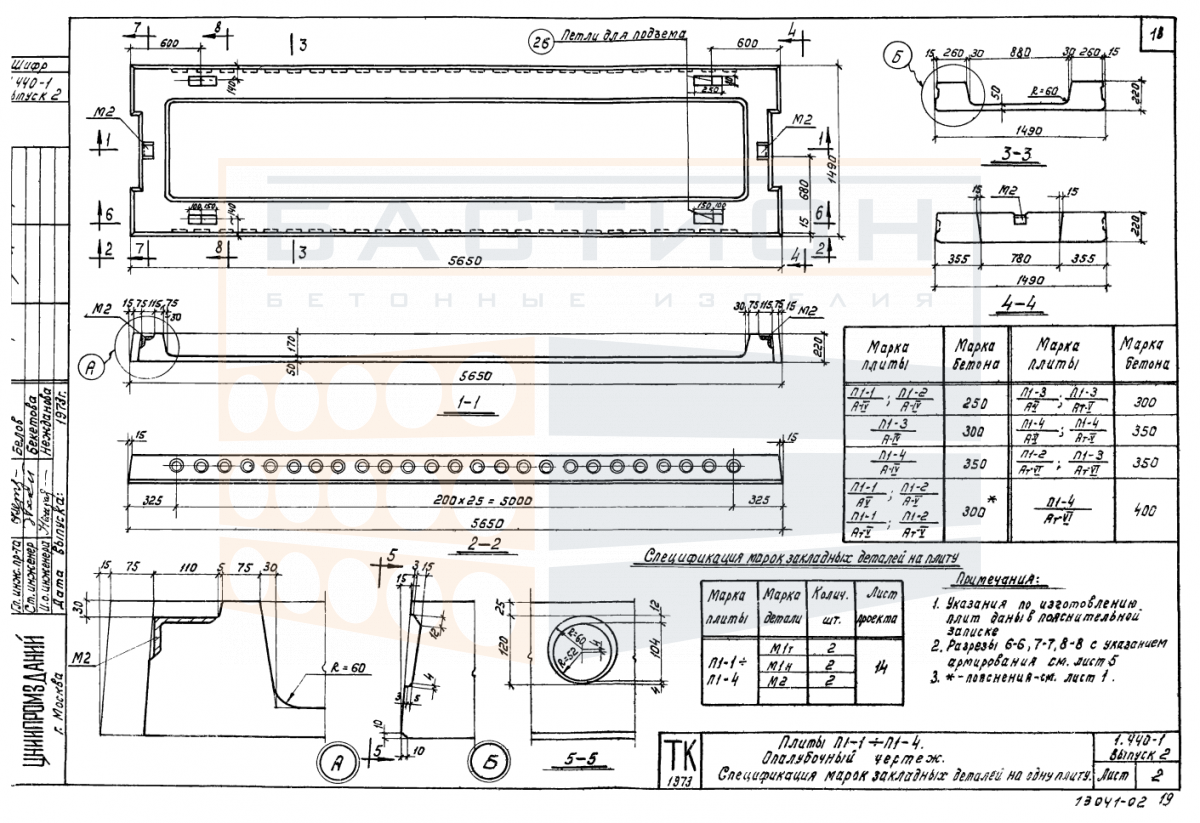

Плита ребристая П 1-2 АIV (АV, АтV, АтVI), серия 1.440-1, выпуск 2

Плита ребристая П 1-2 АIV (АV, АтV, АтVI) серии 1.440-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к классу ребристых плит, где продольные и поперечные ребра обеспечивают жесткость конструкции при восприятии изгибающих нагрузок от пола, перегородок, оборудования и временных воздействий. Армирование выполнено из стальных стержней классов АIV, АV, АтV или АтVI, что позволяет элементу работать в пролете между опорными узлами.

Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях различного назначения, включая промышленные цеха, складские комплексы и общественные сооружения. Основная функция — восприятие равномерно распределенных и сосредоточенных нагрузок с последующей передачей усилий на несущие стены, балки или ригели. Неправильный монтаж, недостаточная глубина опирания или повреждение торцевых зон могут привести к перераспределению усилий и снижению несущей способности перекрытия, что требует строгого соблюдения проектных решений.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание производится на несущие элементы (стены, балки, ригели) с глубиной, установленной рабочей документацией. Ребра плиты ориентируются в продольном направлении, обеспечивая работу конструкции в пролете. стыковка смежных плит выполняется с омоноличиванием швов по проектному решению. Анкеровка арматурных выпусков и сварка закладных деталей обеспечивает совместную работу плиты с опорными конструкциями.

• Изделие работает в пролете между несущими опорами, передавая нагрузки на стены, балки или ригели через опорные зоны по торцам.
• Проектная глубина опирания должна быть обеспечена по всей ширине плиты; недопустимо опирание только на часть ребра или на слабое основание.
• Ребра жесткости воспринимают изгибающие моменты, поэтому не допускается повреждение или сколы бетона в ребрах при транспортировке и монтаже.
• Швы между смежными плитами заполняются бетоном по проектному решению, что обеспечивает жесткость диска перекрытия и исключает взаимные смещения.
• Монтажные петли используются только для строповки; после установки петли могут быть обрезаны или отогнуты, если не предусмотрено иное.
• Перед установкой проверяется отсутствие трещин, раковин и оголения арматуры; дефектные изделия не допускаются к монтажу без заключения проектной организации.

Применение плиты по серии 1.440-1 предполагает использование в составе перекрытий с нормативными нагрузками, указанными в рабочих чертежах серии. Параметры опирания, омоноличивания и анкеровки уточняются по альбому выпуска 2. Типичная ошибка — монтаж плиты с перекосом или смещением относительно проектных осей, что вызывает неравномерное распределение нагрузки и может привести к образованию трещин в теле бетона.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Под опорные зоны (по торцам) укладываются деревянные или бетонные прокладки. Прокладки в штабеле располагаются строго по одной вертикали, чтобы избежать изгиба плит от собственного веса. Количество ярусов в штабеле определяется по расчету с учетом массы изделия (2500 кг) и несущей способности основания. Торцы, ребра и монтажные петли должны быть защищены от повреждений.

При транспортировке плиты устанавливаются в кузове на ложементы, соответствующие опорным зонам. Перевозка навалом или с опиранием на слабые кромки запрещена. Фиксация изделий выполняется с помощью инвентарных упоров и стяжек, исключающих продольное и поперечное смещение в пути. Погрузка и разгрузка производятся с использованием траверс или стропов за монтажные петли. Запрещается сбрасывать плиты, допускать удары и перекосы при такелажных работах.
