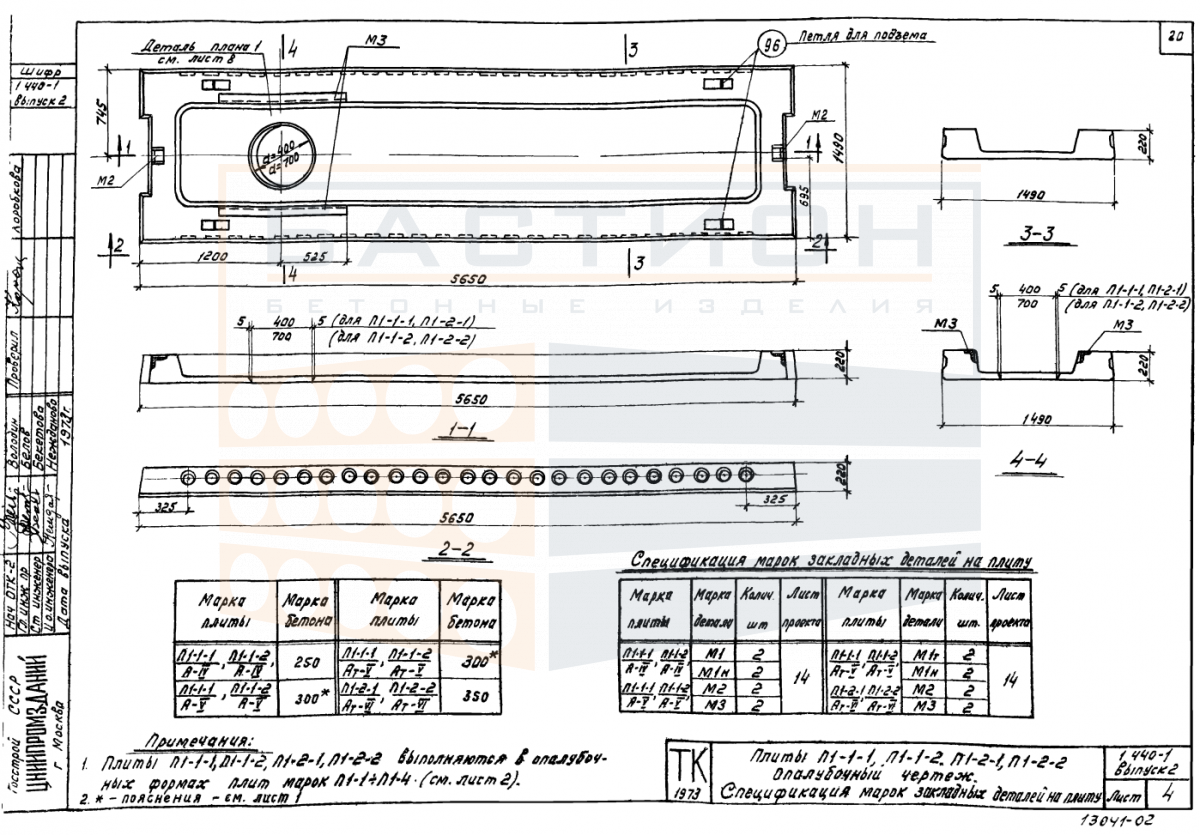

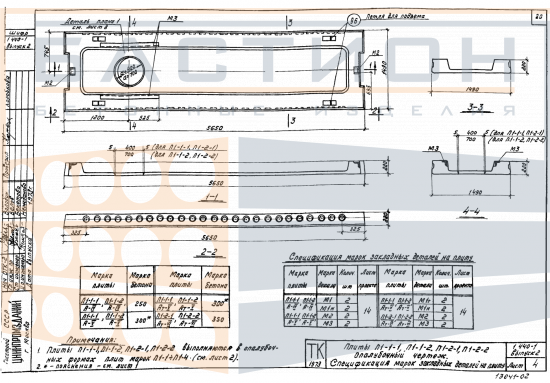

Плита ребристая П 1-1-2 АIV (АV, АтV), серия 1.440-1, выпуск 2

Плита ребристая П 1-1-2 АIV (АV, АтV) серии 1.440-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы, предназначенный для сборных перекрытий и покрытий зданий различного назначения. Изделие относится к типовым решениям серии 1.440-1, выпуск 2, и рассчитано на восприятие эксплуатационных нагрузок, передаваемых через полы, оборудование и перегородки. Конструкция плиты включает продольные ребра жесткости, обеспечивающие необходимую несущую способность при относительно небольшом собственном весе.

Наличие технологического отверстия диаметром 700 мм позволяет пропускать вертикальные инженерные коммуникации непосредственно через перекрытие без нарушения целостности несущего элемента. Применение данной плиты целесообразно в местах прохода воздуховодов, кабельных трасс или трубопроводов. При монтаже необходимо обеспечить проектное опирание плиты на ригели или несущие стены с выверкой отметок и плотное прилегание ребер к опорным поверхностям. Отклонение от проектного положения снижает несущую способность конструкции.

Область применения и технические особенности

Плиты ребристые типа П применяются в качестве сборных элементов перекрытий производственных, складских и общественных зданий с нормальными условиями эксплуатации. Работа плиты в пролете обеспечивается продольными ребрами, воспринимающими изгибающие моменты. Поперечные ребра распределяют нагрузку и предотвращают потерю устойчивости полки. Монтаж плит производится с использованием четырех строповочных петель. Зазоры между плитами после установки заполняются бетоном по проекту. Глубина опирания определяется рабочей документацией.

• Плита предназначена для перекрытий с нормативными временными нагрузками до 1500 кг/м² в зависимости от типоразмера и армирования; уточнение по проекту обязательно.
• Опирание выполняется на ригели, стальные балки или несущие стены; глубина опирания задается проектом и должна быть не менее 70 мм для кирпичных стен и не менее 100 мм для ригелей.
• Технологическое отверстие диаметром 700 мм расположено в центре плиты; при монтаже необходимо совместить его с проектными отметками прохода коммуникаций.
• Ребра плиты не должны опираться на несущие элементы — передача нагрузки осуществляется только через опорные зоны в торцевых частях.
• Перед монтажом проверяется плоскостность опорных поверхностей; допускается устройство выравнивающего слоя из цементно-песчаного раствора.
• Стыки между смежными плитами омоноличиваются бетоном класса не ниже B15; армирование швов выполняется по проекту.
• Строповка осуществляется за все четыре монтажные петли; запрещается поднимать плиту за одну петлю или с перекосом.

В процессе эксплуатации плита работает как изгибаемый элемент с опиранием по двум сторонам. Нарушение условий опирания или повреждение ребер при монтаже может привести к снижению несущей способности. Проектное положение фиксируется до омоноличивания швов.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном основании, исключающем просадку грунта. Под нижний ряд укладываются деревянные прокладки сечением не менее 100х100 мм в местах опорных зон. Между плитами в штабеле также размещаются инвентарные прокладки, строго расположенные одна над другой. Высота штабеля не должна превышать 2,5 м. Во избежание повреждения ребер и монтажных петель запрещается сбрасывать плиты при разгрузке.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на два продольных бруса, расположенных под опорными зонами. Изделия закрепляются от продольных и поперечных смещений с применением инвентарных упоров. Перевозка навалом не допускается. При погрузке и выгрузке используется траверса, обеспечивающая равномерное натяжение строп. Ударные нагрузки и резкие рывки при строповке исключаются. Проверяется состояние монтажных петель перед каждым подъемом.
