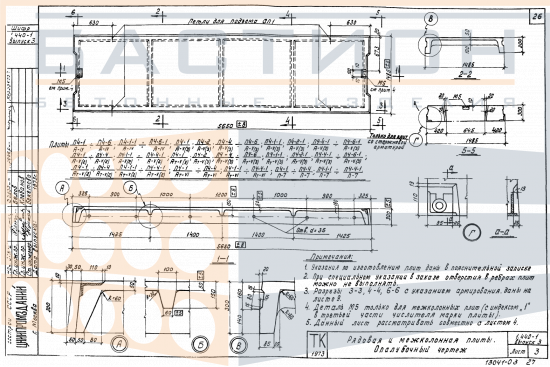

Плита ребристая П 4-6-1 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 4-6-1 АIV (АV (3), АтV (3)) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия или покрытия в промышленных и гражданских сооружениях. Изделие относится к серии 1.440-1, выпуск 3, предназначенной для сборных железобетонных перекрытий с ребристой структурой, где продольные и поперечные ребра обеспечивают жесткость и восприятие изгибающих нагрузок. Конструкция рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях с нормальными температурно-влажностными условиями.

Основной функцией плиты является восприятие вертикальных нагрузок от вышележащих конструкций, оборудования, людей и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Работа изделия в пролете определяется его геометрией: высота 300 мм и ребра жесткости позволяют перекрывать пролеты до 6 м без дополнительных опор (точный пролет задается проектной документацией). При монтаже необходимо обеспечить проектную глубину опирания, правильную ориентацию ребер по направлению несущих осей и надежное закрепление в опорных зонах.

Область применения и технические особенности

Плита применяется в составе сборных перекрытий многоэтажных зданий каркасного типа, а также в покрытиях одноэтажных промышленных цехов, складских комплексов и торговых помещений. Узлы опирания выполняются по рабочим чертежам серии 1.440-1, выпуск 3, где регламентированы размеры опорных площадок и способы анкеровки. Для обеспечения совместной работы смежных плит предусмотрено омоноличивание швов бетоном класса по прочности на сжатие не ниже B15 (по проектному заданию).

• Изделие работает в пролете между несущими опорами (стенами, балками или ригелями) и передает равномерно распределенную нагрузку на опорные узлы.
• Торцевые участки плиты являются зонами анкеровки напрягаемой арматуры; повреждение этих зон при строповке или разгрузке не допускается.
• Монтажное положение плиты строго горизонтальное; отклонение от проектной отметки по высоте не должно превышать ±5 мм в соответствии с требованиями к сборным конструкциям.
• Стыки между смежными плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном после выверки положения и установки закладных деталей.
• Для предотвращения раскрытия швов и перераспределения нагрузки применяется анкеровка плит к несущим элементам через выпуски арматуры или сварные соединения.
• Пустоты (если имеются) не предназначены для прокладки коммуникаций, не предусмотренных проектом; устройство отверстий в плите должно быть согласовано с проектной организацией.

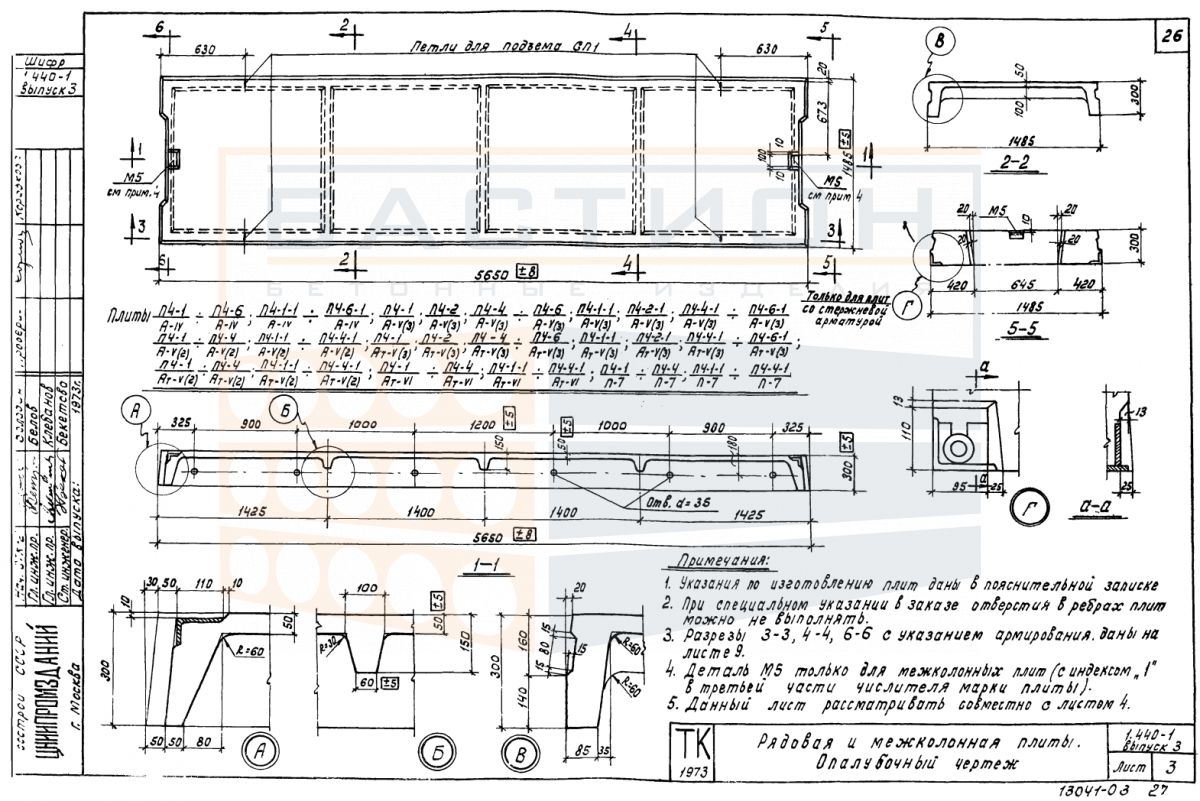

Требования к монтажу и последующей эксплуатации плиты определяются рабочими чертежами серии 1.440-1, выпуск 3, а также общими правилами устройства сборных железобетонных перекрытий. Нарушение схемы опирания или проектной глубины заделки может привести к снижению несущей способности конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем деформацию и неравномерную просадку. Прокладки из дерева или эластичного материала устанавливаются в местах опорных зон (под ребрами) и располагаются строго одна над другой по вертикали. Высота штабеля назначается по схеме складирования с учетом массы изделия (1870 кг) и типа подкладок; выступающие монтажные петли и торцы не должны контактировать с элементами соседних рядов.

Транспортировка выполняется в кузове автотранспорта с фиксацией от продольных и поперечных смещений. Плиты укладываются на деревянные прокладки в опорных зонах, исключается опирание на кромки или слабые участки. Перевозка навалом не допускается. При погрузке и разгрузке строповка производится за монтажные петли с использованием траверс или мягких строп, предотвращающих повреждение ребер и бетонной поверхности. Запрещается сбрасывание изделий с высоты и ударные нагрузки.
