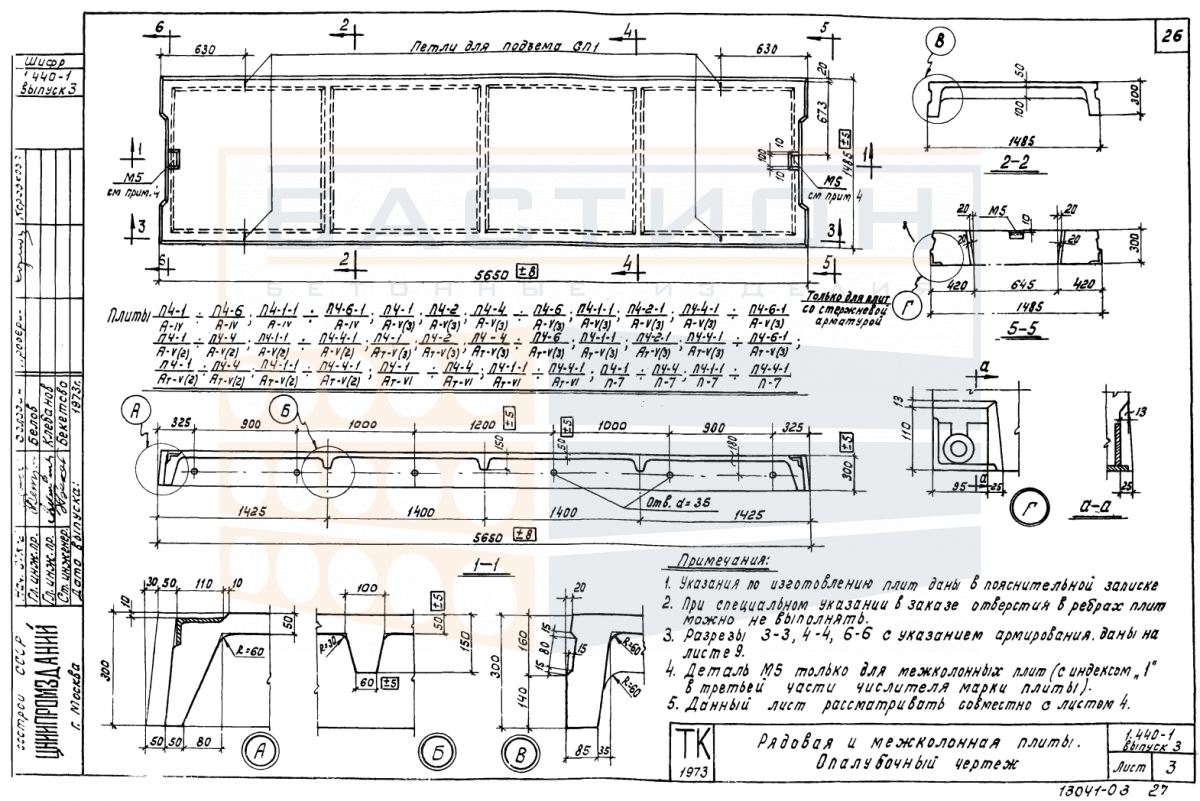

Плита ребристая П 4-4-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-4-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.440-1, выпуск 3, которая регламентирует параметры ребристых плит для перекрытий зданий различного назначения. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок.

Плита воспринимает нагрузки от пола, перегородок, оборудования и временных воздействий, передавая усилия на несущие стены, балки или ригели. Правильная ориентация ребер и обеспечение проектной глубины опирания критичны для работы конструкции. Ошибки при монтаже, такие как перекос или недостаточное опирание, могут привести к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание осуществляется на несущие элементы через опорные зоны, соответствующие расположению ребер. Сопряжение смежных плит выполняется с заполнением швов бетоном по проектному решению. Для обеспечения совместной работы с каркасом предусматриваются анкерные выпуски или монтажные петли.

• Продольные ребра плиты ориентируют параллельно пролету, что обеспечивает оптимальное распределение изгибающих усилий и предотвращает появление трещин в растянутой зоне.
• Глубина опирания плиты на стены или балки задается проектом; при монтаже не допускается уменьшение опорной площадки ниже минимальных значений.
• На опорных участках плита передает нагрузку на кладку или железобетонные конструкции через выравнивающий слой раствора, компенсирующий неровности.
• Запрещено использовать плиту в качестве элемента, не предусмотренного проектом, например, для опирания перегородок непосредственно на ребра без распределяющего слоя.
• При строповке и разгрузке необходимо исключить повреждение торцевых зон и ребер, так как сколы в опорных участках снижают несущую способность.
• Швы между смежными плитами заполняют бетоном после установки всех элементов и выверки горизонтальности; омоноличивание обеспечивает жесткость диска перекрытия.

Соблюдение проектных требований к опиранию, ориентации и омоноличиванию швов обеспечивает надежную работу плиты в составе перекрытия. Перед монтажом необходимо проверить соответствие маркировки и геометрических параметров данным рабочей документации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровном твердом основании в горизонтальном положении. В опорных зонах под каждую плиту укладывают деревянные прокладки, расположение которых должно совпадать по вертикали во всех рядах штабеля. Выступающие монтажные петли и ребра защищают от повреждений при складировании.

Транспортирование выполняют в положении, соответствующем проектному, с надежной фиксацией от смещения. Плиты укладывают на транспортное средство с опиранием на прокладки в местах, соответствующих опорным зонам. Запрещается перевозка навалом, а также перемещение волоком или с ударами, способными вызвать разрушение бетона и обнажение арматуры.
