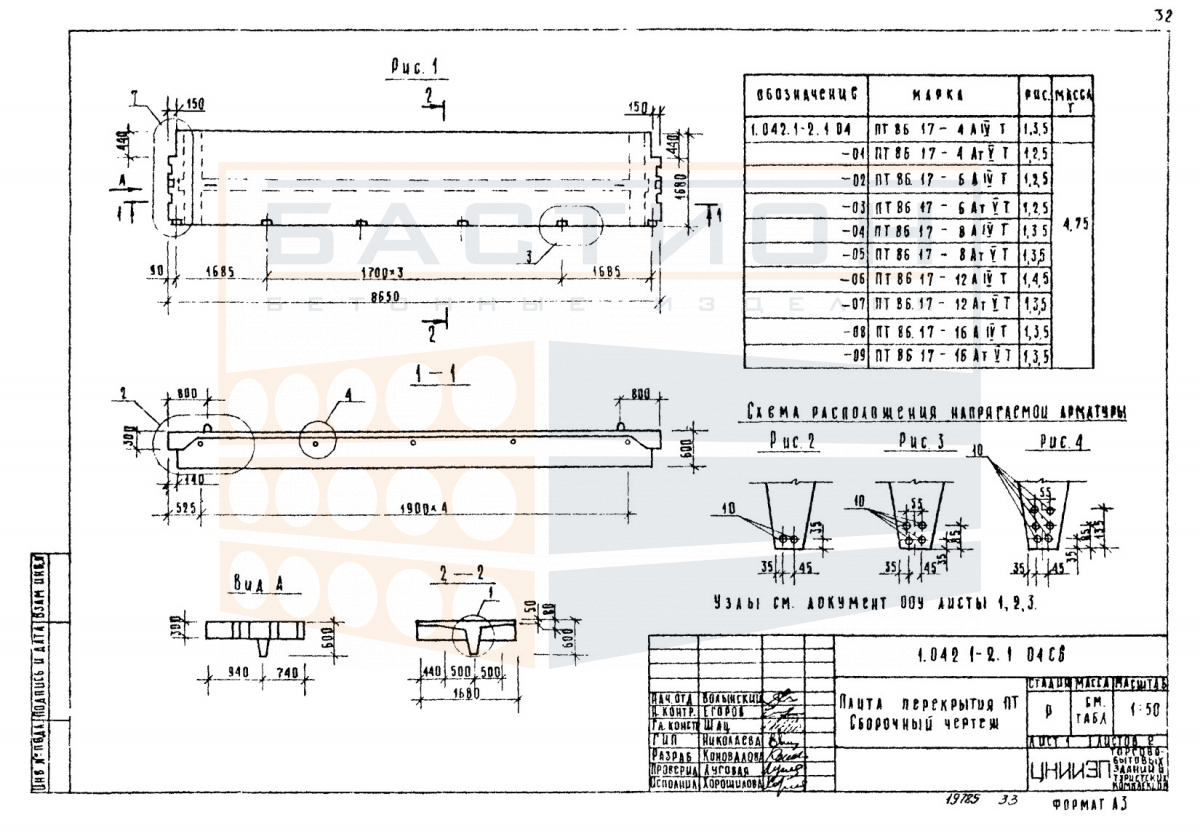

Плита ребристая ПТ 86.17-4 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 86.17-4 АIVТ (АVТ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.042.1-2, выпуск 1, предназначенной для сборных железобетонных перекрытий с ребристой плитой. Продольные ребра обеспечивают жесткость конструкции и восприятие изгибающих нагрузок.

Плита ПТ используется в промышленных и гражданских зданиях с опиранием на несущие стены, ригели или балки. Основная функция — восприятие эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на опорные конструкции. Типоразмер 86.17 (длина 8650 мм, ширина 1680 мм, высота 600 мм) и индекс несущей способности «4» задают область применения в перекрытиях с проектным шагом несущих опор.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные площадки из стен, балок или ригелей с соблюдением проектной глубины опирания. Ориентация ребер — вниз, что обеспечивает работу плиты как балочной конструкции в пролете. При установке необходимо контролировать горизонтальность и совпадение опорных зон с проектными отметками. Швы между плитами заполняются бетоном по проекту для обеспечения совместной работы перекрытия.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки через продольные ребра и полку.
• Опирание осуществляется на несущие элементы по коротким сторонам; глубина опирания задается проектом.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и монтаже, так как в них расположены анкерные выпуски арматуры.
• Перед бетонированием швов необходимо очистить примыкающие поверхности и обеспечить проектное армирование стыков.
• Пустоты или отверстия в плите, не предусмотренные проектом, снижают несущую способность и запрещены.
• При складировании плиты укладываются горизонтально на прокладки, расположенные в опорных зонах, с совпадением вертикальных рядов.

Параметры опирания, монтажные узлы и состав бетона замоноличивания уточняются по рабочей документации серии 1.042.1-2. Класс бетона и армирование соответствуют проектным нагрузкам, указанным в маркировке изделия.

Правила хранения и транспортировки изделия

Хранение плит ребристых осуществляется в горизонтальном положении на ровном твердом основании. Каждый ряд изделий отделяется деревянными или бетонными прокладками, которые располагаются строго в местах опорных зон. Высота штабеля не должна превышать значений, установленных проектом складирования, во избежание потери устойчивости.

Транспортировка производится в положении, соответствующем рабочему, с надежной фиксацией от смещения. Плиты укладываются на опорные деревянные брусья, исключающие контакт с металлическими элементами кузова. Запрещается перевозка навалом или с опиранием на ребра полки. Погрузочно-разгрузочные работы выполняются за монтажные петли с применением траверс, исключающих перекос и ударные нагрузки.
