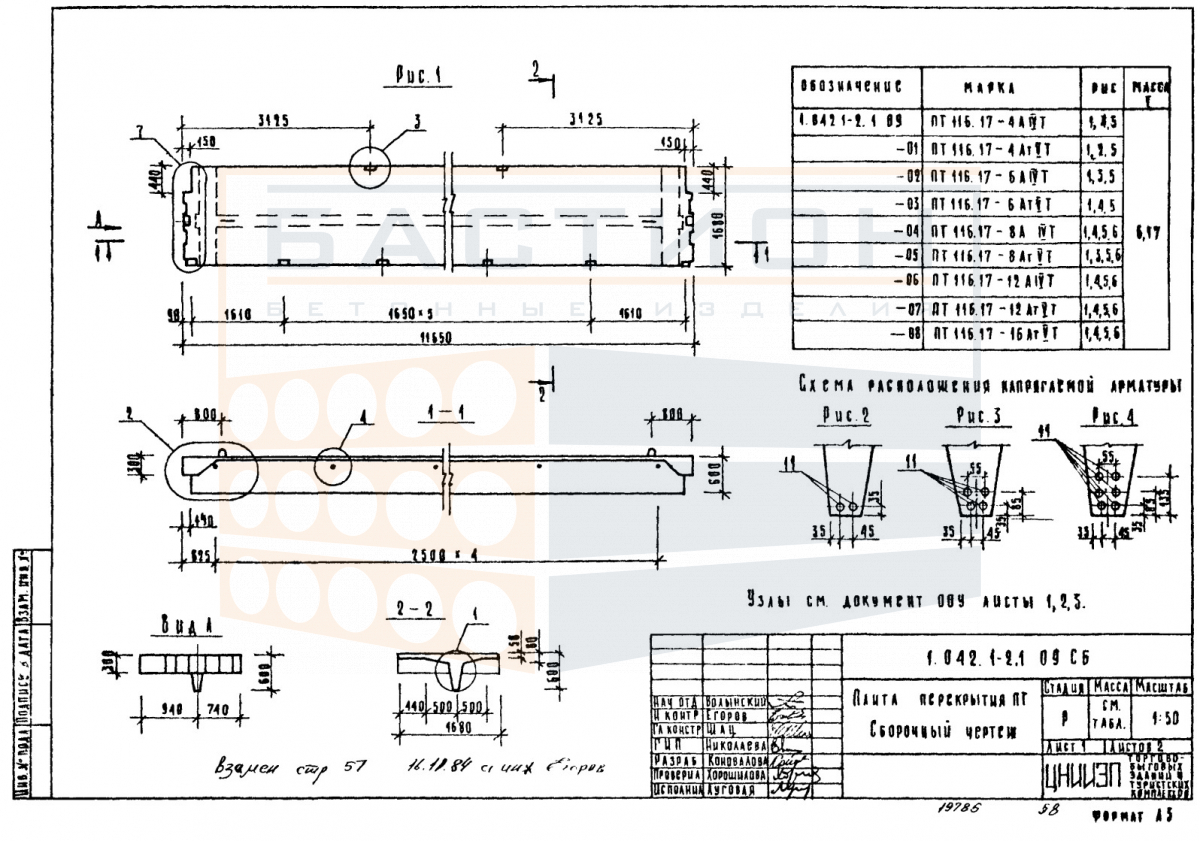

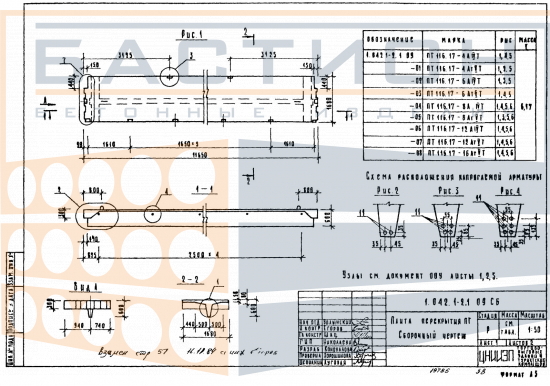

Плита ребристая ПТ 116.17-4 АIVТ (АVТ), серия 1.042.1-2, выпуск 1

Плита ребристая ПТ 116.17-4 АIVТ (АVТ) — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий. Изделие относится к серии 1.042.1-2, выпуск 1, и предназначено для восприятия эксплуатационных нагрузок, включая вес оборудования, людей, перегородок и временные воздействия, с последующей передачей усилий на несущие стены, балки или ригели. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и распределение нагрузки в пролете.

Применение ребристых плит данного типоразмера характерно для зданий с шагом несущих опор, соответствующим длине плиты 11650 мм. Ширина плиты 1680 мм позволяет формировать сетку колонн с кратным шагом. Высота сечения 600 мм обеспечивает достаточную несущую способность при пролетах до 12 м. Масса изделия 6170 кг требует применения грузоподъемного оборудования соответствующей грузоподъемности при монтаже. Ошибки при выборе схемы опирания или несоблюдение проектной глубины опирания могут привести к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плит выполняется на предварительно подготовленные опорные поверхности — балки, ригели или стены. Для обеспечения совместной работы перекрытия необходимо соблюдать требования к величине опорной площадки, анкеровке и замоноличиванию швов. Смежные плиты соединяются по длинным сторонам для формирования жесткой горизонтальной диафрагмы.

• Плита работает в пролете между опорами, воспринимая изгибающие моменты за счет жесткости продольных ребер и совместной работы с поперечными.
• Передача нагрузки на несущие элементы осуществляется через опорные зоны, расположенные на торцах плиты, в местах установки закладных деталей.
• Торцевые участки плиты в зонах опирания не должны иметь повреждений, сколов и трещин, снижающих прочность и долговечность конструкции.
• Проектная глубина опирания плиты на опорные конструкции задается рабочими чертежами и должна быть выдержана при монтаже; отклонения не допускаются.
• Зазоры между смежными плитами заполняются бетоном или раствором по проекту, обеспечивая жесткость диска перекрытия и равномерную передачу усилий.
• При монтаже запрещено устанавливать плиту на неподготовленное основание с отклонением по горизонтали, чтобы избежать перекоса и локальных перенапряжений в конструкции.

Соблюдение проектных требований к опиранию и соединению плит обеспечивает расчетную несущую способность перекрытия и предотвращает развитие деформаций в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Под опорные зоны укладываются деревянные инвентарные прокладки, расположение которых должно совпадать с проектными опорными точками. Прокладки смежных рядов располагаются строго по одной вертикальной линии для исключения изгибающих усилий в изделиях нижних рядов. Высота штабеля определяется с учетом массы изделия и прочности прокладок. Не допускается складирование плит в наклонном положении или с опиранием на ребра.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Плиты укладываются на транспортное средство на опорные подкладки, расположенные в местах захвата. Запрещается перевозка навалом или с опиранием на слабые участки. Погрузка и разгрузка выполняются с использованием траверс или стропов, обеспечивающих равномерное распределение нагрузки на монтажные петли. Запрещается сбрасывание, кантование и перемещение плит волоком.
